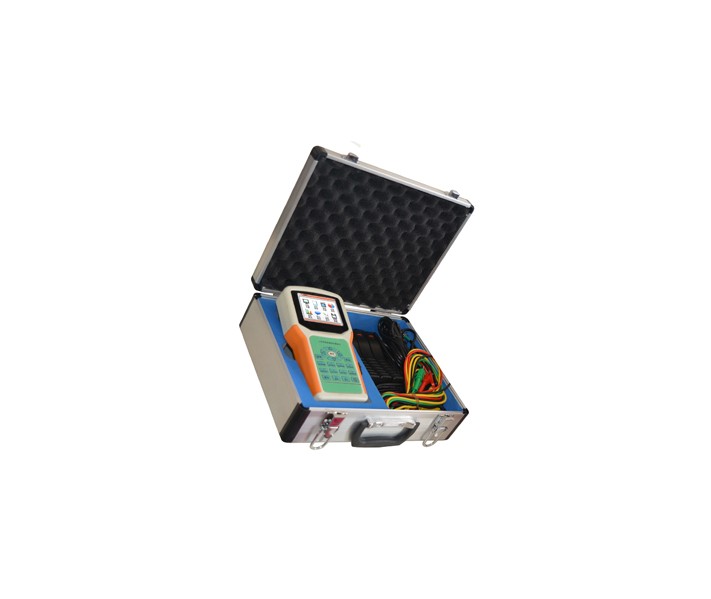

产品概述
随着电力负荷急剧加大，特别是冲击性和非线性负荷容量的不断增长，使得电网发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题。可以测量分析公用电网供到用户端的交流电能谐波参数。
功能特点
1、安全可靠：电压输入采用高电压隔离模块，电流输入采用交电流钳使输入信号和测量系统安全隔离；
2、使用方便：内置高性能锂电池，无需外接电源。便携式结构，尺寸小、重量轻方便现场测试；
3、精度高：谐波符合国标A 级仪器要求。对谐波、三相不平衡度、闪变和波动均采用基准算法，无近似计算；
4、软件功能强：采用DSP+ARM+CPLD 内核，处理速度快，软件功能丰富，适用于数据处理；
5、通讯接口：谐波测试仪提供USB接口，便于与笔记本电脑进行通讯传输数据；
6、测试参数多：系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-52次谐波、真功率因数等全部电能质量五大国标规定的参数；
7、大容量存储：内置32MB内存，用户可以配置不同的保存时间步长，有5秒钟、15秒钟、30秒钟、1分钟、2分钟、5分钟、15分钟、30分钟等；
技术参数
1、频率测量范围：45～55Hz，中心频率50Hz；
2、测量条件：信号基波分量不小于80％F.S.；测量误差：≤0.02Hz；
3、输入电压量程：10～450V；
4、输入电流量程：5A，其他量程可以根据用户要求选配；
5、基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S；
6、基波电压和电流之间相位差的测量误差：≤0.5°；
7、谐波电压含有率测量误差：≤0.1％；
8、谐波电流含有率测量误差：≤0.2％；
9、三相电压不平衡度误差：≤0.2％；
10、电压偏差误差：≤0.2％；
11、电压变动误差：≤0.2％；
12、功率偏差：≤0.5％；
13、工作时间：内部电池可以连续工作5小时；
14、外形尺寸（mm）：300×225×135（长×宽×高）；重量：0.5kg；
参考标准
DL/T 5137-2001
