产品概述

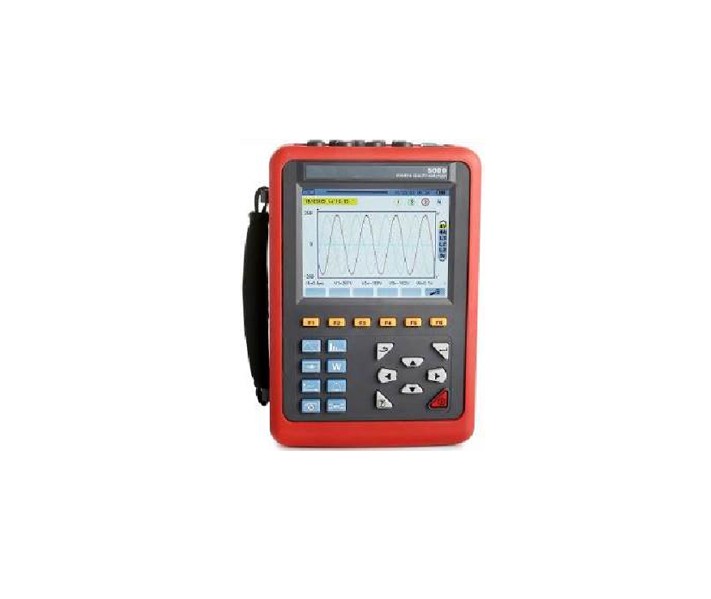

本电能质量分析仪专为现场测试的三相、多功能、智能化的综合型测试仪器。超大液晶彩屏显示，中英文双语操作界面。
功能特点
本电能质量分析仪专为现场测试的三相、多功能、智能化的综合型测试仪器。超大液晶彩屏显示，中英文双语操作界面。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无。功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。
技术参数
测量 | 测量范围 | 显示分辨率 | 参考范围内的最大误差 |
频率 | 40Hz～70Hz | 0.01Hz | ±(0.03)Hz |
相电压真有效值 | 1.0V～1000V | 最小分辨0.1V | ±(0.5%+5dgt) |
线电压真有效值 | 1.0V～2000V | 最小分辨0.1V | ±(0.5%+5dgt) |
直流电压 | 1.0V～1000V | 最小分辨0.1V | ±(1.0%+5dgt) |
电流真有效值 | 10mA～1000A | 最小分辨1mA | ±(0.5%+5dgt) |
相电压峰值 | 1.0V～1414V | 最小分辨0.1V | ±(1.0%+5dgt) |
线电压峰值 | 1.0V～2828V | 最小分辨0.1V | ±(1.0%+5dgt) |
电流峰值 | 10mA～1414A | 最小分辨1mA | ±(1.0%+5dgt) |
峰值因数 | 1.00～3.99 | 0.01 | ±(1%+2dgt) |
4.00～9.99 | 0.01 | ±(5%+2dgt) | |
有功功率 | 0.000W～9999.9kW | 最小分辨0.001W | ±(1%+3dgt)，Cosφ≥0.8； ±(1.5%+10dgt)，0.2≤Cosφ<0.8 |
无功功率 电感性&电容性 | 0.000VAR～9999.9kVAR | 最小分辨0.001VAR | ±(1%+3dgt)，Sinφ≥0.5； ±(1.5%+10dgt)，0.2≤Sinφ<0.5 |
视在功率 | 0.000VA～9999.9kVA | 最小分辨0.001VA | ±(1%+3dgt) |
功率因数 | -1.000～1.000 | 0.001 | ±(1.5%+3dgt)，Cosφ≥0.5； ±(1.5%+10dgt)，0.2≤Cosφ<0.5 |
有功电能 | 0.000Wh～9999.9MWh | 最小分辨0.001Wh | ±(1%+3dgt)，Cosφ≥0.8；±(1.5%+10dgt)，0.2≤Cosφ<0.8 |
无功电能 电感性&电容性 | 0.000VARh～9999.9MVARh | 最小分辨0.001VARh | ±(1%+3dgt)，Sinφ≥0.5； ±(1.5%+10dgt)，0.2≤Sinφ<0.5 |
视在电能 | 0.000VAh～9999.9MVAh | 最小分辨0.001VAh | ±(1%+3dgt) |
相位角 | -179°～180° | 1° | ±(2°) |
Tanφ(VA≥50VA) | -32.76～32.76 | 最小分辨0.001 | φ：±(1°) |
位移功率因数(DpF) | -1.000～1.000 | 0.001 | φ：±(1°) |
谐波比包含1～50次(Vrms>50V) | 0.0%～99.9% | 0.10% | ±(1%+5dgt) |
谐波角(Vrms>50V) | -179°～180° | 1° | ±(3°)谐波1～25次； ±(10°)谐波26～50次 |
总谐波率(THD或THD-F)≤50 | 0.0%～99.9% | 0.10% | ±(1%+5dgt) |
失真因数(DF或THD-R)≤50 | 0.0%～99.9% | 0.10% | ±(1%+10dgt) |
变压器K因数 | 1.00～99.99 | 0.01 | ±(5%) |
三相不平衡 | 0.0%～100% | 0.10% | ±(1%) |
参考标准
DL/T 1028-2006
