规格参数
产品概述
配变台区（分支）识别仪由主机和手持分机及相关辅件组成，主机和手持分机之间的通信采用低频过零通信技术与脉冲电流检测技术，在相邻台变共高压、共地、共电缆沟的情况下可以准确的进行台区识别、相位识别、分支识别。
功能特点
◇广泛应用于电缆施工、电力设备安装、线路维护工作，是三相不平衡治理装置安装施工必备仪表。
◇采用卫星通信技术，通讯距离远（最大可达8公里），台区全覆盖，相线判断快速准确直观。
◇主机与从机通讯可靠，体积小携带方便、特别适合城区建筑物密集的台区相线识别。
技术参数
产品型号 | CTCR1100 |
功 能 | 台区相线识别 |
通讯距离 | 无障碍物遮挡通信距离8KM。 |
功 率 | 整机3W, 无线发射功率1W。 |
识别时间 | ≤5秒 |
识别成功率 | >99% |
从机电源 | DC 7.4V 2.6Ah 可充锂电池 |
主机天线 | FR吸盘天线，GPS平面天线 |
从机天线 | 胶棒天线 |
主机测试线 | 1套，6米(鳄鱼夹+弹棒插) |
从机测试线 | 2条，1.5米(表笔+弹棒插) |
额定电压 | 三相四线：220V |
频 率 | 50Hz |
主机（从机）尺寸 | 162mmX85mmX49mm |
主机（从机）质量 | 主机：235g，从机：320g |
整机质量 | 1.7kg（含电池、工具包） |
绝缘强度 | AC 3700V/rms(电路板与外壳之间) |

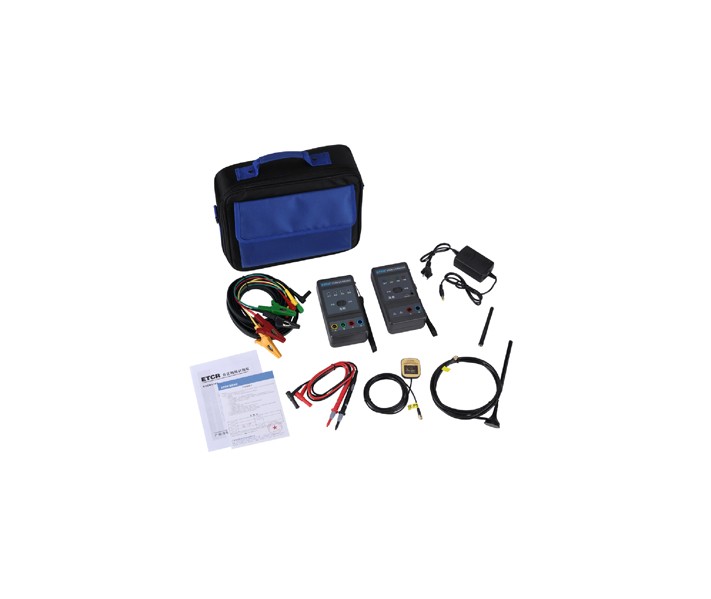

随机附件 | 主机:1台；从机:1台；吸盘天线：1个；平面天线：1个；胶棒天线：1个；主机测试线：1组（大鳄鱼夹+弹棒插），从机测试线:2条(表笔+弹棒插）；充电器：1个；仪表包:1个。 |
