产品概述

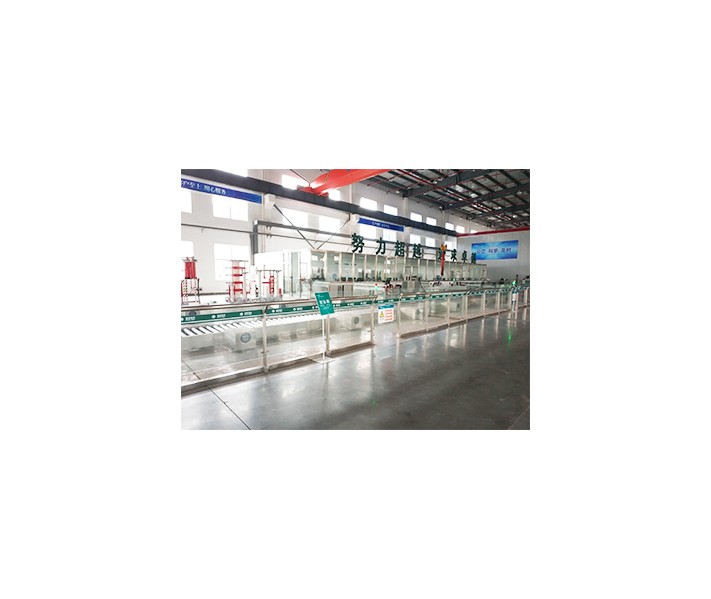

电力物资设备检测平台，是根据《电网物资质量检测能力标准化建设导则》要求，具备高压开关、配电变压器、互感器、避雷器等各项电力物资相应C类检测能力和配置，要求具备测试仪器数据读取、检测报告自动生成及网络传输功能，主控台支持第三方安装和应用软件。系统集成了电气控制、指示、高压输出部分、测试单元（可选配）、计算机控制测试软件的综合测试系统。
功能特点
配电变压器、电抗器、箱式变压器试验项目配置能力表：
序号 | 项目名称 | 检测能力级别和相应配置要求 | ||
（不仅限于此） | ||||
A级 | B级 | C级 | ||
1 | 绕组对地及绕组间直流绝缘电阻测量 | ★ | ★ | ★ |
2 | 吸收比测量 | ★ | ★ | ★ |
3 | 绝缘系统电容的介质损耗因数（tanδ）测量（油浸式变压器适用） | ★ | ★ | ★ |
4 | 绕组对地及绕组间电容测量 | ★ | ★ | ★ |
5 | 绕组电阻测量 | ★ | ★ | ★ |
6 | 电压比测量和联结组标号检定 | ★ | ★ | ★ |
7 | 空载损耗和空载电流测量 | ★ | ★ | ★ |
8 | 短路阻抗和负载损耗测量 | ★ | ★ | ★ |
9 | 外施耐压试验 | ★ | ★ | ★ |
10 | 感应耐压试验 | ★ | ★ | ★ |
11 | 局部放电测量（干式变压器适用） | ★ | ★ |
|
12 | 绝缘液试验（油浸式变压器适用） | ★ | ★ | ★ |
13 | 压力密封试验（油浸式变压器适用） | ★ | ★ |
|
14 | 温升试验 | ★ | ★ |
|
15 | 雷电冲击试验（全波和截波） | ★ | ★ |
|
16 | 在90%和110%额定电压下的空载损耗和空载电流测量 | ★ | ★ | ★ |
17 | 短时过负载能力试验（油浸式变压器适用） | ★ | ★ |
|
18 | 声级测定 | ★ | ★ |
|
19 | 压力变形试验（油浸式变压器适用） | ★ | ★ |
|
20 | 三相变压器零序阻抗测量（油浸式变压器适用） | ★ | ★ |
|
21 | 绝缘液中溶解气体测量 | ★ | ★ |
|
22 | 短路承受能力试验 | ★ |
|
|
依据标准（不仅限于此）： | ||||
GB 1094.1-2013 电力变压器 第1部分：总则； | ||||
GB 1094.5-2008 电力变压器 第5部分：承受短路的能力； | ||||
GB/T 1094.10 电力变压器 第10部分：声级测定； | ||||
GB 1094.11-2007 电力变压器 第11部分：干式变压器； | ||||
GB/T 6451-2015 油浸式电力变压器技术参数和要求； |
参考标准
国网电力物资质量检测能力标准化建设导则
