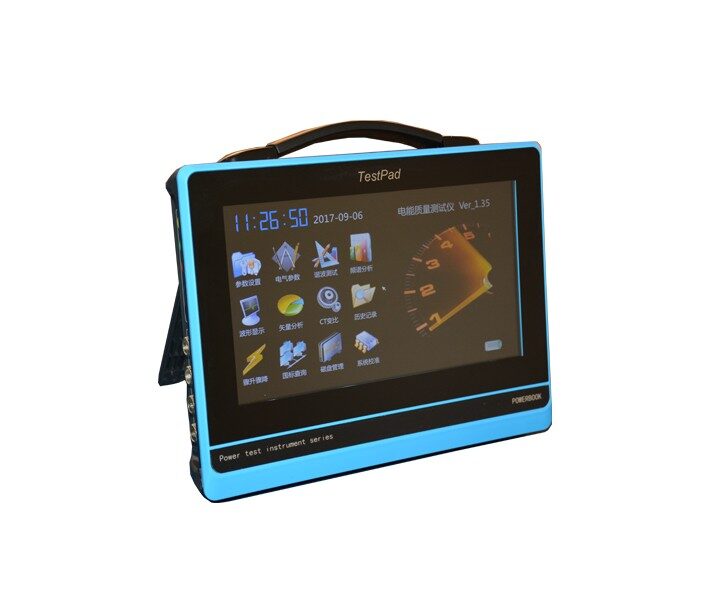

产品概述
当电网的电能质量被干扰或污染，达不到国家相关标准时，就得有针对性地对电网进行电能质量改善。要了解电网电能质量的实际情况，就必须有相应的设备对其进行测试分析，针对国内的实际情况，我公司适时开发研制了适合国情的专业电能质量分析仪器。
功能特点
1、多通道测量：4个电压通道、4个电流通道同时测量。
2、电气参数测量：可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数；
3、可测量2-64次的电压谐波和电流谐波含量；
4、可测量0.5-31.5次电压和电流的间谐波含量；
5、可测量电压和电流的总谐波畸变率；
6、可测量并短时闪变（PST）、长时闪变（PLT）、电压波动；
7、可测量正序电压、负序电压、零序电压、电压不平衡度；
8、可测量正序电流、负序电流、零序电流、电流不平衡度；
9、暂态参量测量功能，具备电压骤升骤降事件记录功能，同时自动启动录波功能，将所发生事件的发生时间和前后五个周波的实际波形记录下来；
10、具有示波功能，可以实时波形显示电压电流大小和畸变情况，并可以在仪器上对电压电流波形进行缩放；具备波形因子计算功能；
11、六角图显示功能，可进行计量回路和保护装置回路的矢量分析，进行计量装置错接线检查；在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。
12、选配大钳表可以进行低压电流互感器的变比和角差测量；
13、谐波含量可以柱状图的形式显示，视觉效果良好；
14、内置大容量数据存储器，（存储间隔1秒－1000分钟可选）按1分钟的时间间隔可连续存储18个月以上；
15、10寸大屏幕彩色液晶屏显示器1280×800；
16、电容屏触摸操作，与平板电脑和智能手机操作近似，简便易学；
17、支持鼠标操作，适应不同习惯的操作人员；
18、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示，一目了然；
19、谐波含有率国标查询功能，可对国标允许值进行查询；
20、具有42.5Hz-69Hz的频率测量范围，能够对50、60电力系统进行测量。
21、数据可以存储U盘，以便历史查询。
22、可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化情况，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可替代的作用；
23、分析软件可按照国标要求生成专业的电能质量分析报表；
24、仪器具有屏幕截图功能，对任何一屏的显示数据可以图片的形式手动保存下来；
25、仪器尺寸小、重量轻、携带方便；
26、内置高性能锂离子电池，自动进入省电模式，可使仪器在无外接电源的情况下持续工作10小时以上，方便现场测试；
技术参数
项目 | 参数 | |
测量通道数 | 四通道电压、四通道电流 | |
测量范围 | 电压 | 0-900V |
电流 | 小钳表：口径8mm，0-5A-25A(标配) 中号钳表：口径50mm，5-100-500A(选配) 大号钳表：口径125×50mm，20-400-2000A(选配) | |
相角 | 0.000－359.999° | |
频率 | 42.5－69Hz | |
分辨率 | 电压 | 0.001V |
电流 | 0.0001A | |
相角 | 0.001° | |
功率 | 有功0.01W、无功0.01Var | |
频率 | 0.0001Hz | |
电压有效值精度 | ≤0.1% | |
电流有效值偏差 | ≤0.3% | |
相角误差 | ≤0.1° | |
功率偏差 | ≤0.5% | |
频率测量精度 | ≤0.01Hz | |
谐波测量次数 | 2－64次 | |
电压谐波偏差 | 谐波大于1%标称值时：≤1%读数 谐波小于1%标称值时：≤0.05%标称电压值 | |
电流谐波偏差 | 谐波大于3%标称值时：≤1%读数+CT精度 谐波小于3%标称值时：≤0.05%电流量程 | |
电压不平衡度精度 | ≤0.2% | |
电流不平衡度精度 | ≤0.5% | |
电压波动精度 | 5% | |
短闪变测量时间 | 10分钟 | |
长闪变测量时间 | 2小时 | |
闪变测量偏差 | ≤5% | |
显示屏 | 1280×800、彩色宽温液晶屏 | |
充电电源 | AC220V±15% 频率 45Hz-65Hz | |
电池工作时间 | ≥10小时 | |
功耗 | ＜4VA | |
绝缘 | 电压、电流输入端对机壳的绝缘电阻≥100MΩ。 工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。 | |
环境温度 | -20℃～50℃ | |
相对湿度 | 0-95% 无冷凝 | |
外观尺寸 | 280mm×210mm×58mm（长×宽×高） | |
重量 | 2Kg |
