CTCR9500无线高压CT变比测试仪系列

型号：CTCR9500

分类国货精品 > HZHV > 电能计量稽查类摘要专用高压检测无线传送测试 mm钳口尺寸高压检测范围高压检测 A分辨率高压检测 dgt二次回路测试线路测试 kV以下裸导线电流测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概述

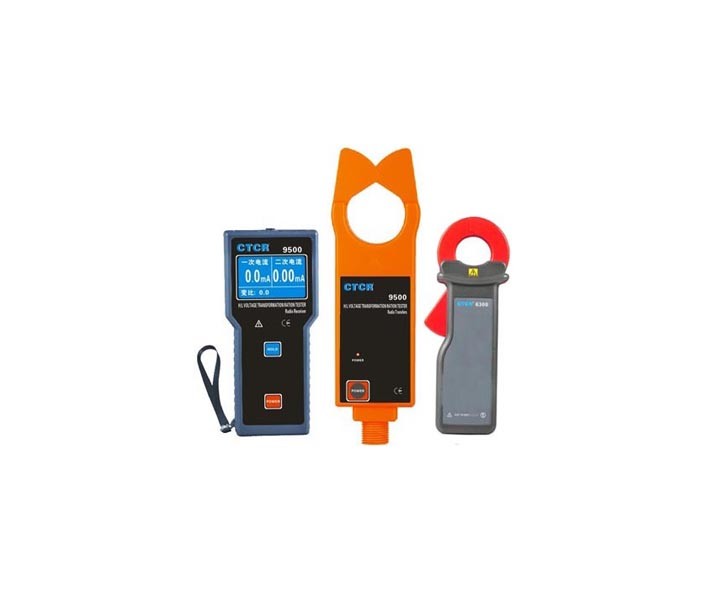

专为在线测量运行中60kV以下（如：10kV或35kV）的高压电流互感器、变压器的初级、次级电流大小、变比、相别、极性、漏电流，由专用高压检测仪、低压电流钳、主机、高压绝缘杆、监控软件、通讯线等组成，其无线传送测试数据能穿透隔墙障碍，直线传输距离30米。若不使用绝缘杆，还可以当作高精度低压钳形电流表、漏电流表使用。

功能特点

1.电流钳选用特殊合金，采用最新CT技术及磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断监测的高精度、高稳定性、高可靠性；

2.主机豪华蓝屏LCD，显示一目了然，同时具有超大存储空间，能存储3000组数据；

3.高压检测仪连接5节绝缘杆，可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线高低压线路电流测量；

4.监控软件具有在线实时监控与历史查询功能，动态显示，具有最大、最小、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、查阅、保存、打印等功能；

技术参数

电源	DC6V 碱性干电池(1.5V AAA×4)连续工作30小时
传输方式	无线传输，直线传输距离30m
显示模式	LCD：128dots×64dots；蓝屏背光功能，适合昏暗场所，显示域：44mm×27mm
仪表尺寸	主机：宽高厚75mm×170mm×30mm；高压检测仪：宽高厚76mm×255mm×31mm；低压电流钳：宽高厚70mm×175mm×38mm
钳口尺寸	高压检测仪：φ48mm；低压电流钳：25mm×30mm
测量范围	高压检测仪：0.0mA～1000A；低压电流钳：0.00mA～10A
分辨率	高压检测仪：0.1mA；低压电流钳：0.01mA
换档	全自动换档
一次回路测试精度	0.0mA～10.0A：±1%±5dgt；10.0A～49.9A：±2%±5dgt；50.0A～199.9A：±3%±5dgt；200A～600A：±4%±5dgt 601A～1000A：±5%±5dgt
二次回路测试精度	0.00mA～10A： ±0.5%±5dgt(23℃±3℃，70%RH以下)
变比	3种变比显示：(一二次回路实测电流变比；以二次回路5A的折算变比；以变压器10kV/380V的10kV-YY的折算变比)，变比最大1：1千万(1.0K7)

数据存储	3000组，按HOLD键保持数据并自动编号存储（掉电或更换电池不会丢失数据）
线路电压	60kV以下具有绝缘外皮的线路测试或35kV以下裸导线电流测试(必须带5节绝缘杆操作)
数据保持	按HOLD键保持数据，HOLD符号显示，再按HOLD键取消保持
数据查阅	按HOLD键+POWER键可以进入数据查阅模式
溢出显示	超量程溢出功能：“OL A”符号显示；当主机没有收到发射信号时提示“无信号”
自动关机	开机约15分钟后，仪表将自动关机
电池电压	当电池电压低于4.8V时，电池电压低符号显示，提醒更换电池
仪表质量	主机：240g(含电池)；高压检测仪：335g(含电池)；低压电流钳：150g；总质量：5kg(含仪表箱和绝缘杆)
外界干扰	无特强电磁场；无433MHz、315MHz同频干扰
工作环境	-25℃～45℃； 80%Rh以下；存放温湿度：-10℃～60℃； 70%Rh以下
绝缘杆尺寸	φ32mm，1m/节,5节
低压电流钳引线长	2米
绝缘强度	AC 60kV/rms (5节绝缘杆全部连接，两端之间)；主机与检测仪：AC1000V/rms(外壳与螺钉之间)
