规格参数
产品概述

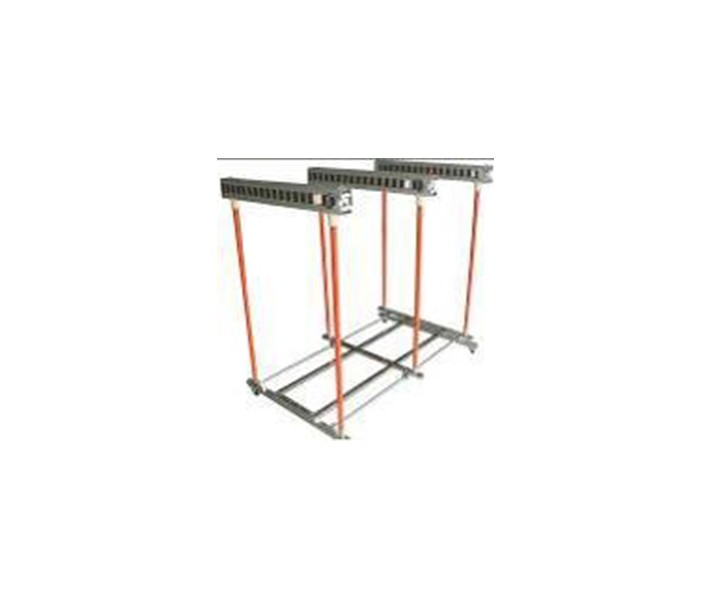

绝缘杆耐压试验支架 是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》(试行)的通知(国电发[2002]777号)的要求的基础上研制而成，本产品各项指标均符合国标的要求。可以按《电力安全工器具预防性试验规程》要求对绝缘杆进行绝缘耐压试验，产品适用于所有与电力相关行业。
功能特点
绝缘杆耐压试验支架 是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》(试行)的通知(国电发[2002]777号)的要求的基础上研制而成，本产品各项指标均符合国标的要求。可以按《电力安全工器具预防性试验规程》要求对绝缘杆进行绝缘耐压试验，产品适用于所有与电力相关行业。
技术参数
产品选型 | 绝缘杆试验支架（手动升降） | 电极可调支架 | 升降绝缘支架 | ||||||
-50 | -100 | -150 | -200 | -50 | -100 | -150 | -200 | -500 | |
最高耐压 | 50kV | 100kV | 150kV | 220kV | 50kV | 100kV | 150kV | 220kV | 600kV |
尺寸（cm） | 宽65高95 | 宽65宽125 | 宽120高155 | 长150宽100高95 | 长150宽100高125 | 长220宽120高155 | 长150 宽420 高220 | 底座长150 宽100 均压环250 | |
收展尺寸（cm） | 收高145cm 展高220cm | 收高250 展高500 | |||||||
运行时间 | 可连续 | ||||||||
成套性 | 2个一套 | 3个一套 | |||||||
测试数量 | 8根 缠绕电极链条 | 13根 .缠绕电极链条 | 15根 外包电极为导电棉 | 15根 | |||||
升降 | 手动滑轨调距离 | 电动 | |||||||
绝缘杆 | 10kV | 35K V | 110kV | 220kV | 10kV | 35kV | 110kV | 220kV | |
其他 | 自判，泄漏电流及温度监测可定制 | ||||||||
参考标准
DL/T 976-2017
