规格参数
产品概述

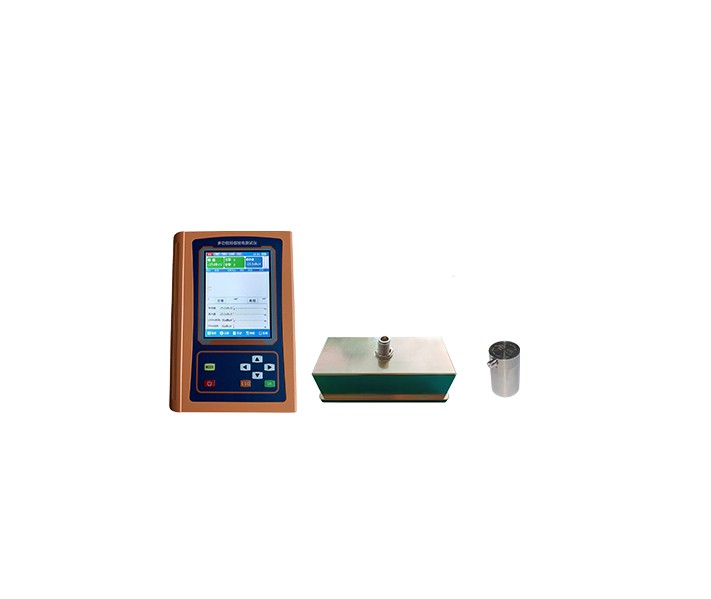

本仪器用于采集检测电力设备绝缘缺陷时放出的局部放电信号。如果没有探测到放电，其并不意味着设备中无放电活动。
功能特点
1） 现场可快速检测高压电气设备特别对开关柜局部放电状况，使用方便，体积小， 重量轻，便于携带。
2） 局放检测传感器设计电路借助先进的射频信号处理、高频信号处理和微弱信号处理技术，并采用高精度AD转换和高速数字信号处理芯片进行数字信号处理，具有良好的抗干扰性能和测量精度。
3） 集超声波、暂态地电波多种方式联合检测局放信号。
4） 内置式非接触式空声传感器TEV传感器。
5） 拥有波形图、相位图、直方图等多种视窗来分析局放测试数据。
6） 支持数据存储，查看，删除等功能。
7） 支持注意、报警多级阀值设定，通过不同幅值颜色对出现的问题提供直观提示。
8） 使用大容量锂电池供电，一次充电可连续工作10小时以上。
技术参数
1.1 非接触式超声波传感器（AA）
传感器中心频率：40KHz±1KHz
动态测量范围：-7~68dBuV
分辨率：1dBuV
线性度误差：<±20%
传感器形式：内置/外置
1.2 暂态地电压传感器(TEV)
检测频带：3MHz~100MHz
测量范围：0~60dBmV
分辨率：1dB
线性度误差：<±20%
传感器形式：内置
1.3 特高频传感器(UHF)
检测频带：300MHz~1500MHz
测量范围：-70dBm~-10dBm
传感器平有效高度：≥10mm
分辨率：0.1dBm
1.4 整机参数
工作环境：温度-20℃～50℃，湿度0～85 %
显示屏：高清彩色3.5寸TFT液晶显示，带触摸
电池续航：>10小时
参考标准
DL/T 1416-2015 DL/T 846.10-2016
