产品概述

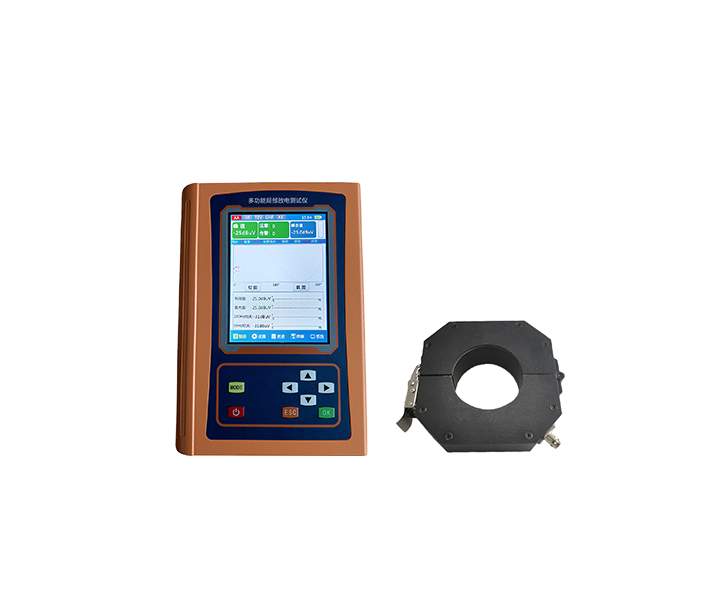

仪器用于采集检测电力设备绝缘缺陷时放出的局部放电信号。如果没有探测到放电，其并不意味着设备中无放电活动。
功能特点
1） 现场可快速检测高压电气设备特别对高压电缆局部放电状况，使用方便，体积小， 重量轻，便于携带。
2） 局放检测传感器设计电路借助先进的射频信号处理、高频信号处理和微弱信号处理技术，并采用高精度AD转换和高速数字信号处理芯片进行数字信号处理，具有良好的抗干扰性能和测量精度。
3） 拥有相位直线、PRPD、PRPS等多种视窗来分析局放测试数据。
4） 支持数据存储，查看，删除等功能。
5） 支持波形数据录制功能。
6） 支持注意、报警多级阀值设定，通过不同幅值颜色对出现的问题提供直观提示。
7） 使用大容量锂电池供电，一次充电可连续工作6~8小时。
8） 使用Linux作为嵌入式操作系统，方便后期功能扩展、物联网技术的融合。
技术参数
1.1 高频传感器(HF)
检测频带：0.3MHz～30MHz
测量范围：0~70dB
增益：-30~20dB
分辨率：0.1dB
传输阻抗：≥10mV/mA
输入阻抗：50Ω
1.2 整机参数
工作环境：温度-20℃～50℃，湿度0～85 %
显示屏：高清彩色5.6寸TFT液晶显示，分辨率480*640
主机体积：245x160x50
主机重量：1.35Kg
电池续航：约6小时
参考标准
DL/T 1416-2015 DL/T 846.10-2016
