产品概述

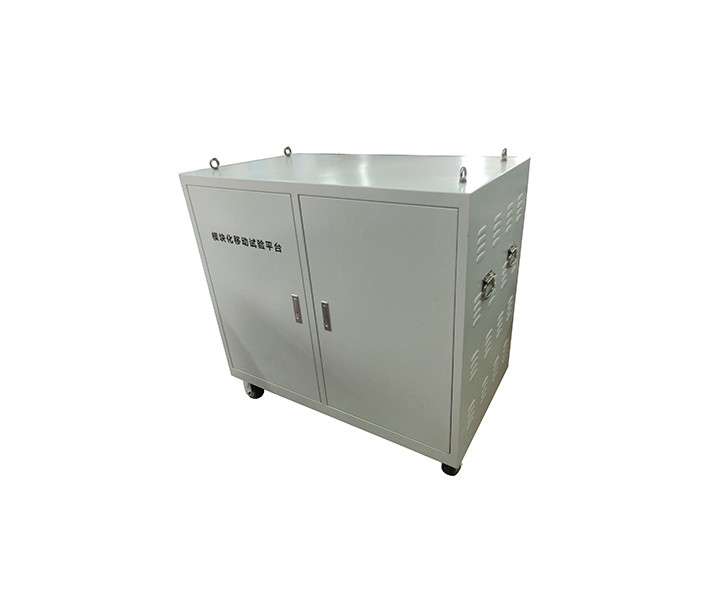

CTMS-V模拟化移动试验平台是按照定制需求，参照试验项目配置为基准的一体化集成试验集控设备。模块化测量单元提供多功能一体化集成的选择需要，可灵活配置试验项目开展。采用计算机综合测试集中管理，数据可靠保存，便捷现场试验人员移动及操作。
功能特点
一体化机柜集成设计，前端操作，后开门接线方式，便于现场操作使用；
采用滚轮移动方式，灵活试验接线及场地移动需求；
仪器模块化配置，可根据试验项目需求灵活配置，预留选配槽位；
计算机综合控制管理，便于数据采集和保存；
采用Windows系统，兼容各种测试工具及软件；
可分体控制各操作单元，独立操作及试验；
自带58mm热敏打印机，可分别进行数据打印；
技术参数
1.平台：
控制电源：AC 220V 50Hz
外形尺寸：1040mm（长）×650mm（宽）×1130mm（高）包括脚轮
重量：约160kg
2.FCT-2009高压开关动特性测试仪：
测试通道：时间断口：金属触头12路 25V，限流50mA
位移传感器：1路 时间测试：范围：0～20s
误 差：±0.l%读数±2个字 分 辨 率：0.1ms
行程测试：范围：0～1000mm 准 确 度：±1%读数±1个字
分 辨 率：0.1mm 速度特性：范围：0.01～20.00m/s
准 确 度：±1%读数±1个字 分 辨 率：0.01m/s
图形显示：每路0.1ms的数值 直流电源：调整范围：15～260V
最大瞬时电流：20A 准 确 度：±1%读数±1个字
负载变化率：≤1% 同步触发：电压：15～260V
电 流：0.1-20A 传 感 器：位移变化
断 口：信号跳变 外形尺寸：4U车载箱450×190×450
仪器重量：4U车载箱12kg (不包括测试线) 使用环境：环境温度：-10℃～50℃
相对湿度：≤80% RH 工作电源：电压：AC 220V±10%
频 率：50Hz±10% 安全性能：绝缘电阻：＞2MΩ
漏 电 流：＜3.5mA 介电强度：AC 1500V 50Hz，1min（电源进线对机壳）
3.FHL-2120回路电阻测试仪：
工作电源：电压AC220V±10%，频率50Hz±10% 电流输出：恒流
环境温度：-20℃~50℃； 相对湿度：≤80%
工作方式：风冷、间歇 测试时间：100A：5-60S；200A：5-30S；
测试范围：0-20000.0μΩ（100A）、0-10000.0μΩ（200A）
准 确 度：0.5%读数±2字；分辨率：0.1μΩ 存储数量：200条
4.FZC-3020直流电阻测试仪：
工作电源：电压AC220V±10%，频率50Hz±10%
测试电压：DC28V
电流输出：恒流10mA 、100mA、1A、5A、10A（10A机型）、20A档（20A机型）
5.FJS-6000抗干扰精密介质损耗测量仪
额定工作条件：环境温度：-10℃～50℃、相对湿度：<85%
输入电源： 180V～270VAC，50Hz/60Hz±1%，市电或发电机供电
准 确 度： Cx:±（读数×1%+1pF）；tgδ:±（读数×1%+0.00040）
抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度
电容量范围：内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV
外施高压：3pF～1.5μF/10kV 60pF～30μF/0.5kV
分 辨 率：最高0.001pF，4位有效数字
tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别
试验电流范围： 10μA～5A
内施高压：设定电压范围：0.5～10kV
最大输出电流： 200mA
升降压方式：连续平滑调节
电压精度：±(1.0%×读数+10V)
电压分辨率：0.1V
试验频率：45、50、55、60、65Hz 单频
45/55Hz、55/65Hz、47.5/52.5Hz 自动双变频
频率精度：±0.01Hz
外施高压：正、反接线时最大试验电流5A
CVT自激法测量：输出电压3～50V，输出电流3～30A
C1/C2同时测量，高压连线可拖地
CVT变比测量：变比测量精度：±读数×1% 变比测量范围：10～99999
相位测量精度：±0.02° 相位测量范围：0～359.99°
高电压介损：支持变频和谐振电源高电压介损
测量时间：约30s，与测量方式有关
实时时钟：实时显示时间和日期
内部存储：仪器内部可存储100组测量数据
U 盘：支持U盘存储
打 印 机：微型热敏打印机
计算机接口：标准RS232接口（选配）
