产品概述

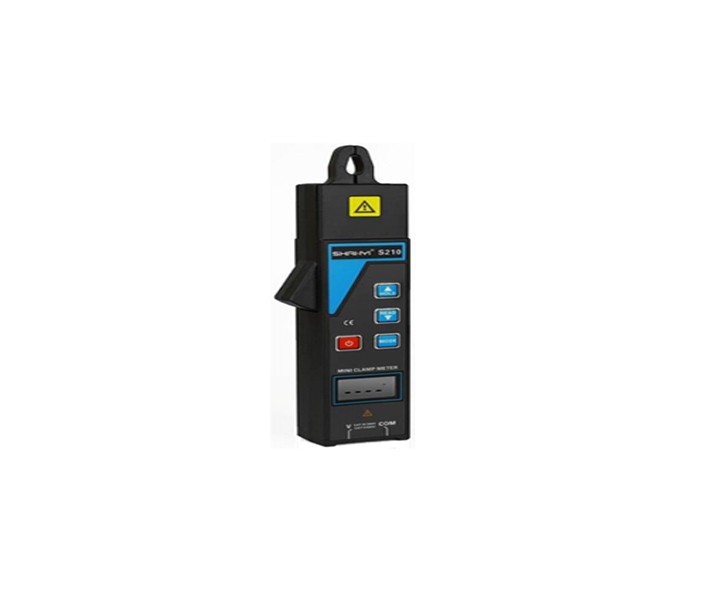

又名MiNi相位伏安表，采用单钳设计， MiNi机身，小巧玲珑，其外形美观精致，结构科学合理。
功能特点
能直接在线测试380/220伏电力系统中的相位、电压、电流、漏电流、频率、相序等，能判断感性容性电路，能间接测试功率、功率因数等，非常适合于排线密集的场所及二次计量单位。仪表还具有数据保持、数据存储、数据查阅等功能，广泛适用于电力、石油化工、冶金、铁路、气象、工矿企业、计量部门、科研院校等领域。
技术参数
功 能 | 在线测试380/220伏电力系统中的相位、电压、电流、漏电流、频率、相序等，判断感性、容性电路，非常适合于排线密集的场所及二次计量单位 |
电 源 | 6LR61，9V DC，连续使用约20小时 |
测试方式 | 钳形CT |
钳口尺寸 | Ф7.5mm×13mm |
测量范围 | 相位：0～360° |
电压：0～600V | |
电流：AC 0.00mA～30.00A(50/60Hz自动) | |
频率：0Hz～400.0Hz | |
分 辨 力 | 相位1°；电压：0.01V；电流0.01mA；频率0.1Hz； |
测量精度 (23℃±5℃，80%RH以下) | 相位：±3° |
电压：±2%±3dgt | |
电流：±2%±3dgt | |
频率：±1Hz | |
显示模式 | 4位LCD显示 |
LCD尺寸 | 35mm×21.5mm；显示域32mm×15mm |
换 档 | 自动换档 |
数据存储 | 99组 |
采样速率 | 2次/秒 |
仪表尺寸 | 长宽厚220mm×45mm×30mm |
线路电压 | 600V以下线路测试 |
功能切换 | 按MODE键切换显示测试相位、电压、电流、电压频率、电流频率，开机默认显示相位 |
数据保持 | 按HOLD键保持数据，再按HOLD键取消保持 |
数据查阅 | 按READ键进入数据查阅，按上下箭头键翻阅所存数据 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
电池电压 | 当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池 |
仪表质量 | 仪表：220g (含电池) |
| 总质量：400g |
工作电流 | Max 10mA |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
绝缘强度 | 2000V/rms(仪表外壳前后两端之前) |
适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
参考标准
GB/T 13978-2008
