产品概述

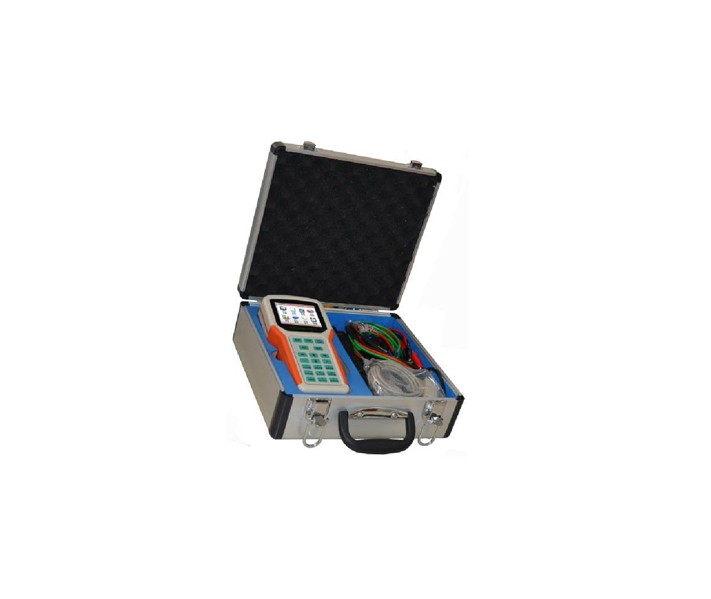

单相用电检查综合测试仪也叫单相电能表现场校验仪，可在不停电、不改变计量回路接线的情况下,直接测量电能表误差和校核电表常数；还可测量电压、电流、频率、功率、功率因数等参数；可输出高低频电能脉冲，供外接校验使用。并可在现场低负荷或空载时，本检测仪提供约0.5A、2.5A、5A三档虚拟电流负载，使校验工作时间缩短从而大大提高工作效率。
功能特点
1.不停电、在线测量电能表误差和校核电能表常数；可测量CT变比，电能表和CT的综合误差；
2.可实时测量电压、电流、相角、频率、功率、功率因数等电参数；
3.可以测量30次以内的谐波含量；
4.显示电压、电流向量图形，电压、电流的波形；
5.非常便捷地提供0.5A、2.5A、5A三档内置虚拟负载，在实负荷为零或接近于零的情况下方便现场校验；
6.可存储1000条数据，可以传送到微机，根据需要可以和供电公司地管理系统相连接，方便数据管理及报告打印；
7.采用2.8寸320240真彩液晶显示画面清晰；中文菜单提示操作，显示内容丰富，简便易用；
技术参数
1、测量范围与准确度：
1）电压：AC 85~265V；准确度 0.5级；
2）电流：1~120%Ib，钳形互感器量程标配50A（可选配5A、20A、50A、100A、500A），内置量程5A；准确度0.5级；
3）相位：0~360º；准确度±0.1º；
4）频率：45Hz～55Hz；准确度±0.01Hz；
5）功率：准确度0.2级；
6）电能：准确度0.2级。
2、电能脉冲常数
1）输入常数：
常数范围：1~99999；
脉冲频率范围：0.001~10Hz；
2）输出常数：
电流量程（A） | 5 | 20 | 50 | 100 | 500 |
低频脉冲常数（p/kW·h） | 3600 | 900 | 360 | 180 | 36 |
高频脉冲常数 | 低频脉冲常数×5000 |
4、预热时间：<5min；
5、绝缘与耐压：电压输入端对外壳加工频2kV/5mA持续1分钟，无击穿和闪络；
6、环境条件：温度：-20～50℃；湿度：相对湿度小于90%；
参考标准
DL/T 5137-2001
