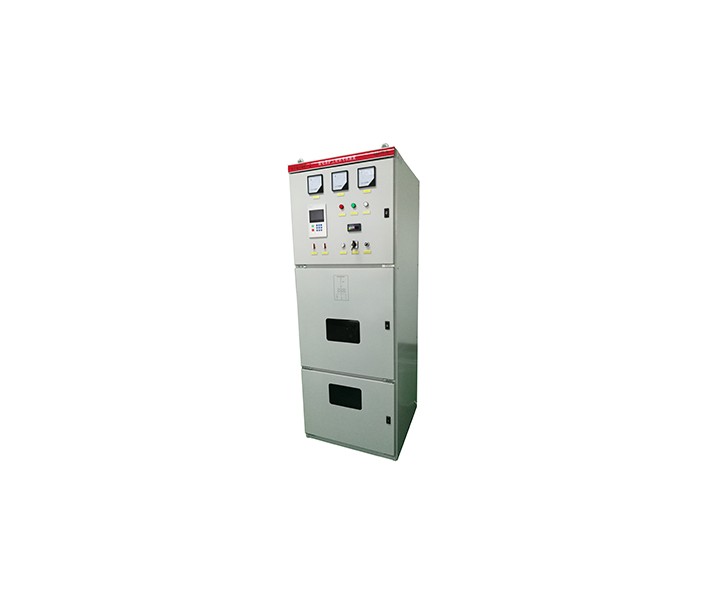

产品概述
本装置严格按照“国家安全监管总局关于做好特种作业（电工）整合工作有关事项的通知”相关要求设计，装置能够开设的培训考核项目完全满足“继电保护作业人员安全技术培训大纲及考核标准”。
功能特点
(一) 电气安全用具的检查使用
1） 掌握安全用具的检查及使用
2） 熟练掌握万用表的检查及使用
3） 熟练掌握兆欧表的检查及使用
(二) 继电保护及自动装置测试基础
1） 熟练掌握检验和基本试验
2） 熟练掌握仪器仪表试验条件
3） 熟练掌握二次回路接线正确性测试
(三) 分立元件继电保护及自动装置测试
1） 掌握一般性检验项目；
2） 掌握分立元件继电保护试验接线及试验项目
3） 掌握整组试验
(四) 微机保护测试
1） 熟练掌握试验项目及注意事项
2） 熟练掌握硬件检查
3） 熟练掌握人机界面的基本操作
(五) 继电保护动作分析及常见故障处理
1） 掌握继电保护动作分析
2） 熟练掌握二次系统常见故障（异常）处理
(六) 触电急救和防火操作
1） 熟练掌握使触电者脱离电源后的抢救方法
2） 熟练掌握利用模拟人进行心肺复苏法触电急救操作技能
3） 熟练掌握触电急救注意事项
4） 熟练掌握电气火灾灭火器材的选择和使用
技术参数
1.柜体及辅件：GCS型开关柜；尺寸（高×宽×深）2200mm×800mm×800mm；
2.开关柜3C认证；漏电保护开关，紧急停机按钮；
3.微机保护装置：
1)保护功能：四段相间过电流保护（电压、方向闭锁）、两段零序过电流保护（电压、方向闭锁）、堵转保护、过热告警、不平衡电压/电流保护、非电量保护、低电压保护、启动时间过长保护、过热跳闸保护、失压重启动、进线备投/母联备投、PT断线告警、三相一次重合闸（检同期/检无压）、低周减载（无压/无流/滑差闭锁）、后加速、控制回路断线告警；
2)故障录波功能，8组录波数据；
3)通信功能：ModBus_RTU/IEC60870-103/ModBus_TCP；
4)100条SOE事件记录；
5)测量精度：U/I0.2级，P/Q0.5级，电能1级，F0.01Hz；
6)图形化编程软件：用户可以自行组态各类保护功能，包括线路、电容器、电动机、变压器、PT、备自投功能，编程软件与微机保护装置通信，实时监测数据、显示状态、显示SOE事件和故障录波图；
7)电磁型继电器：电流继电器、电压继电器、中间继电器、信号继电器；
8)高压电流互感器：LZZBJ-10，2只；
9)模拟断路器及控制回路：三相模拟断路器；手动、自动跳、合回路模拟；自动跳合闸回路电阻：四挡可调；跳合闸时间可以设定；常开、闭输出接点容量：DC110V/2A，AC220V/10A；线路运行状态指示灯：三相线路指示；隔离直流电压输出：DC110V/2A，提供5路同时输出；
直流控制电源：DC110V；
