产品概述

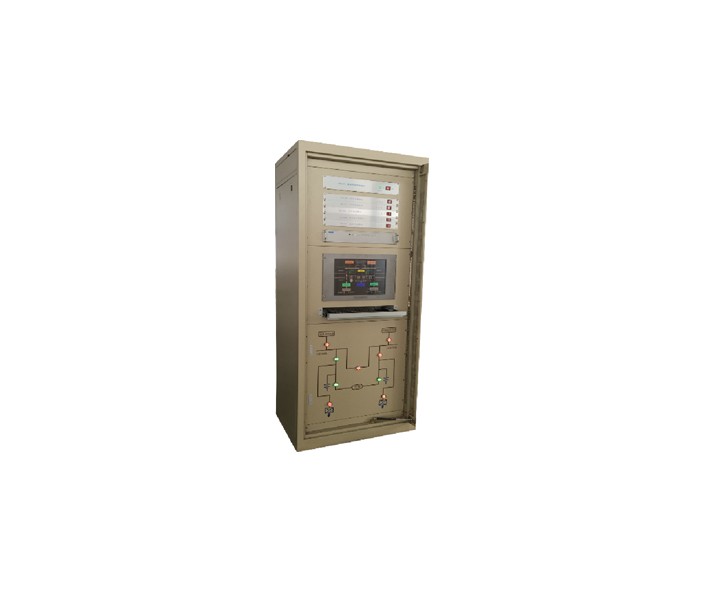

蓄电池组在线监测系统是监测蓄电池组的蓄电池状态，提早发现并及时告警落后蓄电池，提高直流系统的安全性能。本产品主要应用于发电厂、变电站或其他行业中的直流系统监测，针对蓄电池组的蓄电池状态监控，并提供对单体蓄电池和蓄电池组的报警设定，及对蓄电池内阻监控，从而保证直流系统的安全运行，提高直流系统的可靠性和自动化程度，大大减少试验过程中繁琐的人工测量、手工记录等操作。
功能特点
1、采用集散式监控系统，模块式设计；
2、人机交互界面采用大尺寸工业触摸屏，实现全中文化显示，在全程测量监控过程中，提供各种菜单，信息提示等，真正实现人机对话操作；
3、通过显示屏设置系统参数及报警参数，系统维护简单有效；
4、系统参数及数据具有掉电保护功能，保证掉电后，参数及数据的保护；
5、对蓄电池单体电压，内阻，蓄电池组压，电流精细化管理，提高蓄电池性能；
6、后台通讯接口可选择RJ45或是RS485（默认RS485）；
技术参数
1、显示方式：7英尺高亮度TFT液晶显示屏（分辨率800×600），四线电阻式触摸屏（分辨率4096×4096）；
2、测量范围：
1）最多同时监测2组蓄电池组，每组蓄电池组最多112节蓄电池；
2）最多同时测量2组蓄电池组端电压，蓄电池电流；
3）最多可测试2组环境温度显示；
3、测量蓄电池内阻，提供内阻在线测试功能，手动/自动测试可设置；
4、电压测量分辨率：0.001V；误差：±0.2%（单体2V）
5、电压测量范围：1.200V-2.800V（2V） 8.000-16.000V(12V)
6、电流测量分辨率：0.1A；误差：±1%
7、内阻测量一致性：≤5%
8、温度误差：≤±1℃
9、监测报警内容：
1）单体电压超压，欠压报警
2）整组电压超压，欠压报警
3）环境温度超上限，下限报警
4）电压差上限报警
5）模块通信异常报警
6）其他自动化设备遥信报警
10、温度测量范围：-10℃ - +60℃
11、通讯接口：标准RS485 ，RJ45
12、数据导出方式：U盘，通过显示屏的USB1导出
13、后台通信速率：9600，4800,2400 通信格式：1,8，N
14、电源输入：DC20～28V
15、整机功耗<30W
16、测量校准方式：屏幕系数校准方式
17、工作温度：0～40℃
18、工作湿度：20～90%RH
19、安装方式：柜体嵌入式安装/模块安装
参考标准
DL/T 856-2018
