产品概述

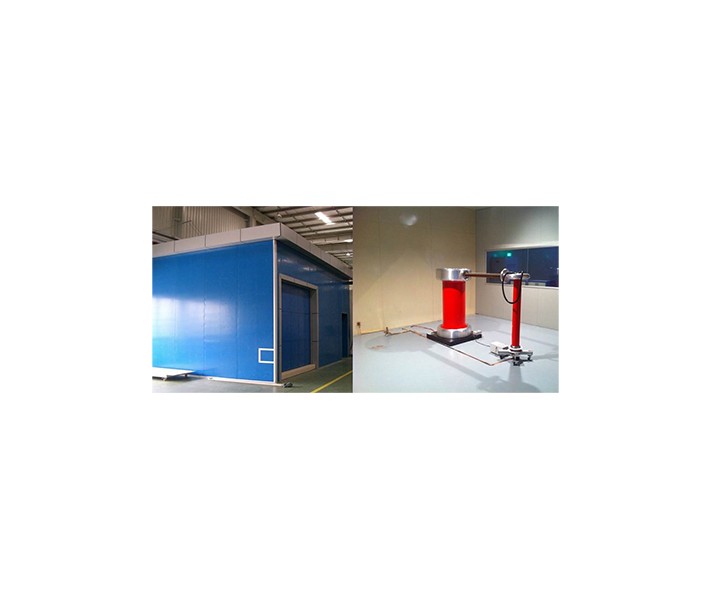

局部放电全屏蔽室用于高压电器进行耐压及局部放电测量试验用。防止来自空间的电磁波对系统局放测量产生的干扰。工程项目涵盖了单独电源、单根深接地<1.0Ω、屏蔽大厅建造、试区绝缘隔离、和高水平试验设备的良好安装等五个方面。满足IEC62067，GB/Z18890.2-2002等对电力设备局放和耐压试验的要求。
功能特点
为确保屏蔽室品质拟仍采用久经考验的镀锌冷轧钢板焊接型结构，为增加外表面美观和强度，折边焊缝全部银粉漆涂装。以H型钢为主体的钢支架结构，全部落在地下槽体内。经久可靠，不受外界环境等影响。
技术参数
1、按GB12190-2006测衰减，大门≥60dB，墙体≥80dB。屏蔽衰减效果：屏蔽室在高频繁10kHz至几十MHz范围内能达以下的屏蔽效果：磁场：>60dB-80dB 在10kHz…100 kHz；
2、接地：单根铜棒深接地，根据地质深度可预估，结果以现场实测为准，要求实测接地电阻<1Ω或更低；
3、配合设计选用单独供电系统；
4、绝缘地坪完成后，焊缝过水后，用2500V电压测绝缘电阻值>500MΩ，（该值系根据我们的历年经验，确保焊缝无缺陷）；
5、本项目设备安装后，可达到额定电压下系统噪声水平可≤2pC。（与设备供应商的系统噪音水平一致）；
