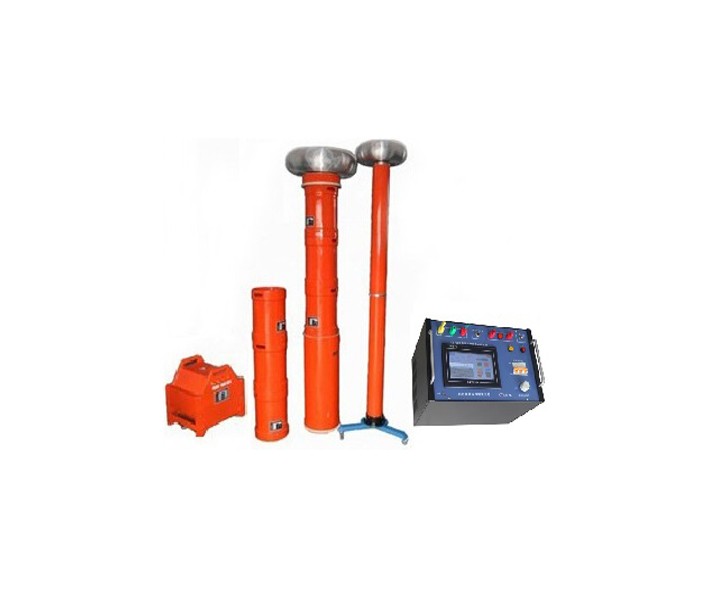

该装置主要针对35kV电缆及电力变压器、母线开关；火力发电机等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器、谐振电容器组成。
功能特点
基本功能
1、充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。
2、具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。
3、具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。
试验时使用关系表
设备组合 试品 | 电抗器44kVA/22kV 三节 | 激励变压器输出端选择 | |
满足10kV/300mm2电缆, (试验电压22kV,试验时间5min) | 长度1000m以下 | 使用电抗器一节 | 1kV |
长度1000~2000m | 使用电抗器二节并联 | 1kV | |
长度2000~3000m | 使用电抗器三节并联 | 1kV | |
满足10MVA/10kV以下变压器, (试验电压28kV,试验时间1min) | 并联30kV/0.05uF补偿电容器一只 | 使用电抗器三节串联 | 3kV |
满足10kV变电站系统, (试验电压42kV,试验时间1min) | 使用电抗器三节串联 | 3kV | |
满足35kV/300mm2电缆, (试验电压52kV,试验时间60min) | 长度1000m以下 | 使用电抗器三节串联 | 3kV |
技术参数
整套装置参数
1、系统技术参数
2、额定输出电压：0～66kV
3、谐振电压波型： 正弦波，波形畸变率＜1.0%
4、最大被试品电流：6A
5、最大试验容量：132kVA
6、输出频率： 30～300Hz
7、工作时间： 满功率输出下，连续工作时间60min
8、品质因素： 30～90
9、输入工作电源： 单相220V或三相380V±5%，50Hz
10、环境温度： －15℃～+40℃
11、相对湿度： ＜90RH%，无凝露状况
12、海拔高度： ＜3500m
13、噪声： ≤50dB
系统配置参数
1、变频电源控制箱 CTSL-6kVA/220V/380V 1台
技术参数
1.1、输入工作电源： 单相220V或三相380V±5%，50Hz，。
1.2、输出电压和电流： 0～400V，最大电流15A
1.3、输出频率： 30～300Hz，频率调节细度0.1Hz，不稳定度＜0.05%。
1.4、额定输出容量： 6kVA（以铭牌为准）
1.5、外形尺寸和重量： 360×230×320mm；18kg
2、激励变压器 JLB-6kVA/1kV/3kV/0.4kV 1台
配置特点：将高电压、小电流、短时间与低电压、大电流、长时间的试品试验分开处理，配置不同抽头励磁变，以保证励磁变压器的最大利用率及重量最轻。10kV电缆试验时，使用1kV输出端;35kV电缆,10kV电气设备试验时，使用3kV输出端。
技术参数
2.1、额定容量： 6kVA
2.2、输入电压： 0～400V
2.3、输出电压： 1kV,3kV
2.4、工作频率范围： 30～300Hz
2.5、工作时间： 60min
2.6、外形尺寸和重量：360×280×360mm；45kg
2.7、适用范围： 电气主设备试验及电缆试验
3、高压谐振电抗器 DK-44kVA/22kV 3台
技术参数
3.1、额定最高工作电压： 22kV（有效值）
3.2、额定最大工作电流： 2A（有效值）
3.3、额定容量：44kVA
3.4、额定电感量：48H
3.5、工作频率： 30～300Hz
3.6、工作时间： 60min
3.7、外形尺寸和重量： φ300×350mm；40kg/台
4、电容分压器 FC-70kV/2000pF 1台
技术参数
4.1、工作方式：纯电容式
4.2、额定电压：70kV有效值
4.3、额定电容量：2000pF
4.4、工作频率：30～300Hz
4.5、测量误差：＜1.5%
4.6、外形尺寸和重量：φ120×500mm；5kg
5、补偿电容器 BC-30kV/0.05uF 1台
技术参数
5.1、工作方式：纯电容式
5.2、额定电压：30kV有效值
5.3、额定电容量：0.05uF
5.4、工作频率：30～300Hz
5.5、外形尺寸和重量： φ120×500mm；5kg
参考标准
DL/T 849.6-2016
