产品概述

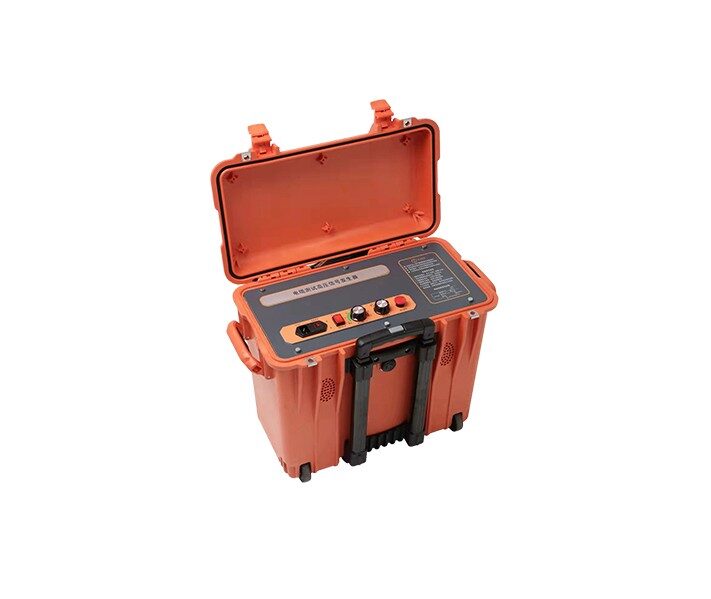

电缆测试高压信号发生器，为电力电缆的故障测距和精确定点提供高压信号源，可用于各种电压等级电力电缆的故障测试。 本设备应用现代电力电子技术，采用高频高压电源设计，体积小，重量轻。
功能特点
◇一体化设计，结构紧凑，体积小，重量轻。
◇多种子型号可选，适用于不同测试需求。
◇进口拉杆安全箱结构，外观精美，方便移动。
◇储能电容器内置，无高压外露，安全可靠。
◇高压输出直接接至故障电缆，操作安全，接线简便。
◇内置大功率开关电源，电容充电快，放电周期短，故障定点快。
◇多重安全防护，高压零位启动，断电后自动释放高压电容储能。
◇具有单次，周期和直流三种工作方式，适应多种故障测试需求。
◇输出电压分档可调，LED显示响应速度快，电容放电状态一目了然。
技术参数
子型号 | A10-10 | A30-2 | A30-4 |
输出电压 | 0-10kV | 0-32kV | |
储能电容 | 10μF | 2μF | 4μF |
最大储能 | 500J | 1000J | 2000J |
放电周期 | 5s（周期放电模式） | ||
电源 | AC220V，50Hz | ||
输入功率 | <1000W | ||
体积 | 400mm×460mm×50mmm | ||
质量 | 25kg |
参考标准
DL/T 849.1-2019 DL/T 849.2-2019 DL/T849.3-2004
