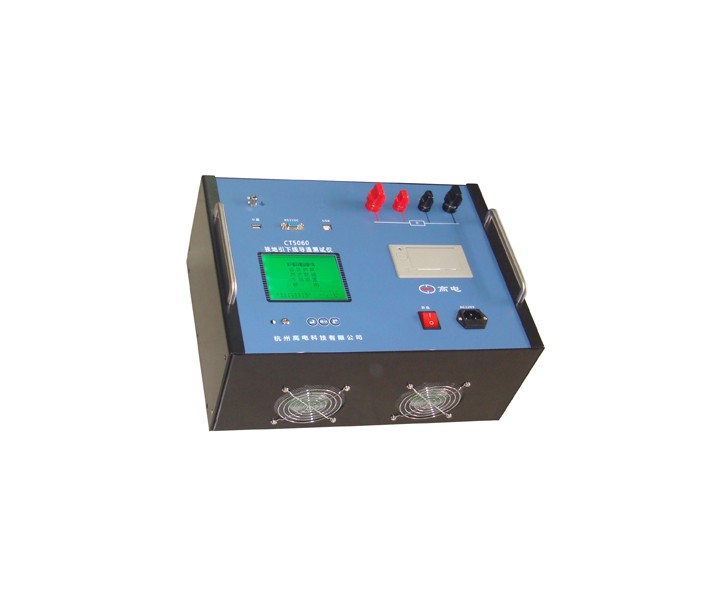

产品概述
电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。《中华人民共和国电力行业标准及电力设备预防性试验规程》DL/T475-2006，本装置可用于对电力设备接地引下线与接地网或相邻设备之间导通电阻值的精确测量。
功能特点
1、本仪器可以测试接地引下线的直流电阻。
2、仪器体积小、重量轻、功能强、操作简便，专为生产及现场测场测试人员设计。
3、大屏幕中文液晶显示，可编辑用户信息，测试记录可保存、打印。
4、可配置PC联机通讯及测试功能。
产品选型：
产品选型 | 测试电流 | 测试电压 | 工作电源 |
□30 | 30A | DC28V | 交流 |
□40 | 40A | ||
□50 | 50A | ||
□60 | 60A |
技术参数
1、结构形式与尺寸
型式：便携式
主机外形尺寸：410×320×180 mm
包装：铝合金机箱
质量：8.5kg
2、电源
工作电源：电压AC220V±10%，频率50Hz±10%
电压输出：DC28V
电流输出：恒流选档输出。用户可根据需要，选用不同的型号的仪器。
3、使用环境
环境温度：-20℃～50℃；相对湿度：≤80%
工作方式：连续
4、测试范围：
电流档位 | 测量范围 |
60A | 100μΩ～300mΩ |
50A | 200μΩ～400mΩ |
40A | 300μΩ～500mΩ |
30A | 400μΩ～600mΩ |
20A | 1mΩ～1Ω |
10A | 1mΩ～2Ω |
5A | 1mΩ～4Ω |
1A | 100mΩ～20Ω |
最高分辨率：0.1μΩ
5、储数量：200条
参考标准
GB/T 28030-2011
