产品概述

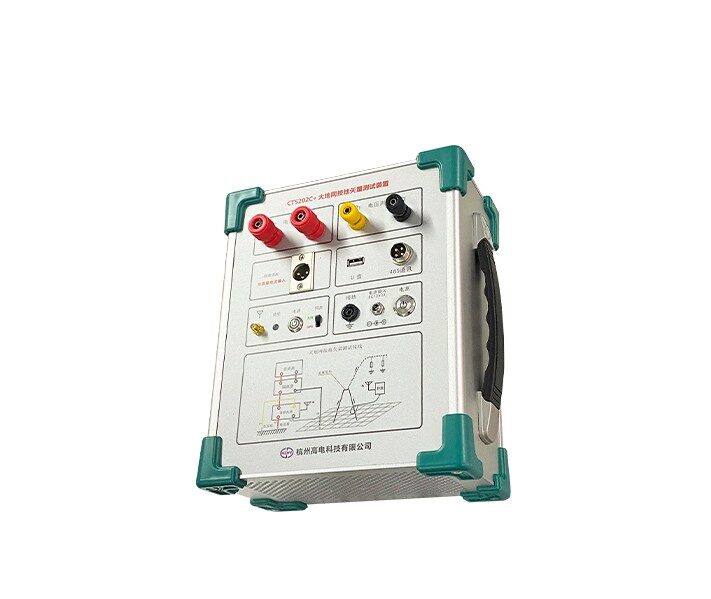

本仪器是测量接地装置特性参数的专用仪器。仪器采用新型变频交流电源，异频抗干扰技术，能在变电站强干扰环境下准确测量，测量结果由大屏幕液晶显示。
功能特点
1.包含阻抗、分流向量相互独立的测量模块，配合CT5210大功率变频信号源可完成大型接地网接地阻抗、接地电阻、接地电抗、接地桩（电流极、电压极）电阻、土壤电阻率等接地参数的测量。
2.阻抗测量同时显示阻抗、电阻分量、电抗分量的测量值和修正值。
3.选频万用表所有电流测量均兼容直接测量、钳形电流互感器测量两种方式，测量方式无需人为设置，系统自动识别判断。
4.抗干扰能力优于1000倍信号幅值。
5.支持测量数据内部存储和U盘存储。
系统配置：
1.CT5202C+大地网接地矢量 1台
2.CT5210大功率变频信号源 1台
3.CTGL10S隔离变压器 1台
4.CT5202C+专用电源适配器 1只
1.无线通讯天线 1套
2.钳形电流互感器 1只
3.CT5202C+大地网接地矢量 1台
4.CT5202B分流 1套
技术参数
系统参数：
1、接地阻抗测量范围:0～200Ω,分辨率:1mΩ
2、测量准确度:±(读数×1%±1mΩ)
3、接线方式:标准四极法
4、自动测量
5、试验频率：40Hz～70Hz，1 Hz步进.
6、电流输出: 0～200V/50A、0～400V/25A或0～800V/12.5A，三档可切换.
7、最大输出功率：10kW
8、连续工作时间：满载电流15Min, 50%满载电流60Min.
9、主要保护: 接地保护、声光报警等功能.
10、抗干扰能力：1000倍干扰时仍能准确测量.
11、工作电源: 单相交流220V(要接在A、C的两端)或三相交流380V
12、数据存储: U 盘和内部存储（内部可存储 100 组测量数据）.
13、工作环境:温度-10℃～50℃ 湿度<90%
参考标准
DL/T 475-2017 DL/T845.2-2020
