规格参数
产品概述

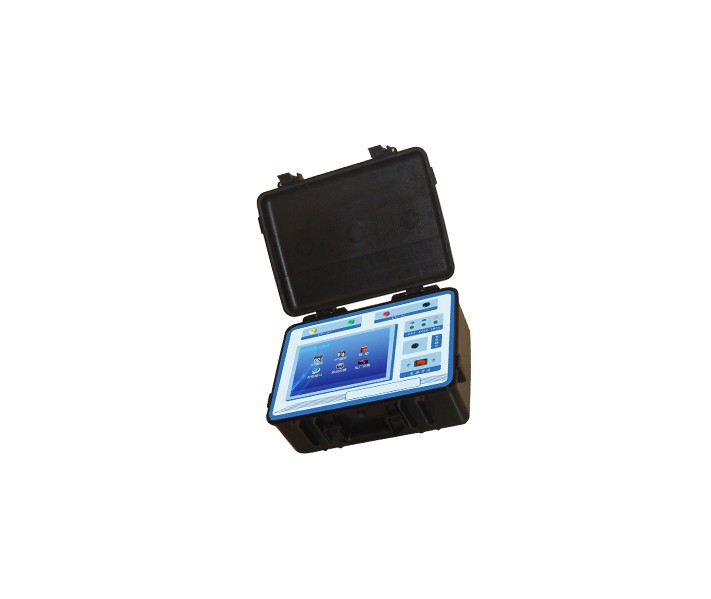

本测试仪专为测试电流互感器和电压互感器变比和极性而设计，仪器采用大彩屏触摸设计，极大的方便了客户操作过程，内部采用精密高抗干扰电路设计原理，极大了提高了测量精度。内部采用大容量锂电池供电，方便客户外出现场试验，电池充满后可工作12小时，产品设计合理，操作简便。
功能特点
1、8.6寸真彩屏触摸设计，解决传统按键失灵故障。
2、内部采用精密DSP运算，极大提高测量精度与速度，为客户测试节约综合成本。
3、采用大容量可充电锂电池，解决现场无交流电的情况。
4、采用集成电路设计原理，减轻仪器重量，携带方便。
5、设计界面美观大方，接线方式一目了然。
技术参数
1、一次电流范围：1-50000A
2、二次电流范围：5A，1A
3、一次电压范围：100-1000KV
4、二次电压范围：100V, 100/√3V, 100/3V, 150V, 220V, 380V, 400V。
5、工作环境：温度0～+40°C湿度小于85%无结露
6、外型尺寸：300×240×140mm3
7、重 量：5kg
参考标准
GB20840.2-2014 GB20840.3-2013
