规格参数
产品概述

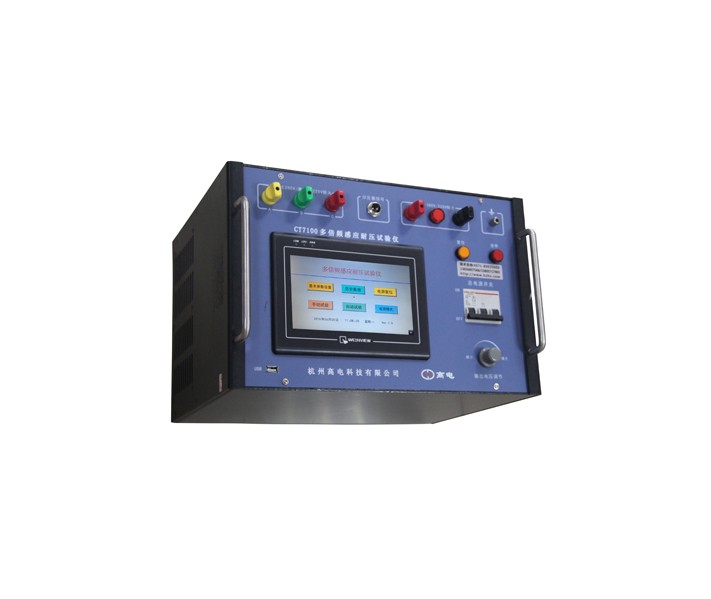

多倍频感应耐压测试仪是一台采用了基于DSP平台技术的SPWM控制的变频电源，集调压、调频、控制及保护于一身，输出波形失真小，频率稳定，具有良好的过流、过压、过热、放电保护等功能，不仅广泛适用于电磁式电压互感器（PT）、配电变压器等设备的感应耐压试验，还能用于其他需要使用变频电源的试验场合。
功能特点
1、防 容 升 ：配合高阻抗电容分压器，能直接监测一次侧的高压并自动完成感应耐压试验。
2、自 动 化 ：只需输入试验电压及频率值，仪器就能自动完成升压、计时、降压的试验过程，也可进行手动模式升压。
3、保 护：仪器具有过流、过压、过热等多重保护功能，过流、过压值任意设定。
4、保 存：可存储3200组试验数据。
5、显 示：采用工业触摸屏进行控制、显示，人机界面好，操作方便。
技术参数
1、外形尺寸：410mm×270mm×320mm
2、重 量：17Kg
3、供电电源：三相AC380V±10%(或单相AC220V±10%)，50Hz；
4、容 量：10kVA（20 kVA 、30 kVA可选）；
5、输出电压：0～400V（加升压变压器后电压可变高，另配）。
6、输出频率：20~300Hz；
7、步进频率：0.1Hz；
8、电压波形：正弦波，稳定度<1.0%，畸变率<3%；
9、装置选型及适用系统电压；
产品选型 | 7105 | 7110 | 7120 | 7130 |
常用规格 kVA | 5 | 10 | 20 | 30 |
输出电流 A | 12 | 25 | 50 | 72 |
适用系统电压 kV | 10 | 28 | 55 | 70 |
参考标准
DL/T 848.4-2004
