规格参数
产品概述
局部放电测试系统的放电脉冲检测阻抗，又称耦合装置或输入单元，包括耦合电容和输入单元，是测试系统和测试回路的主要组成部分，输入单元针对特定的试验回路或试品，为达到最佳的灵敏度而专门设计的。
功能特点

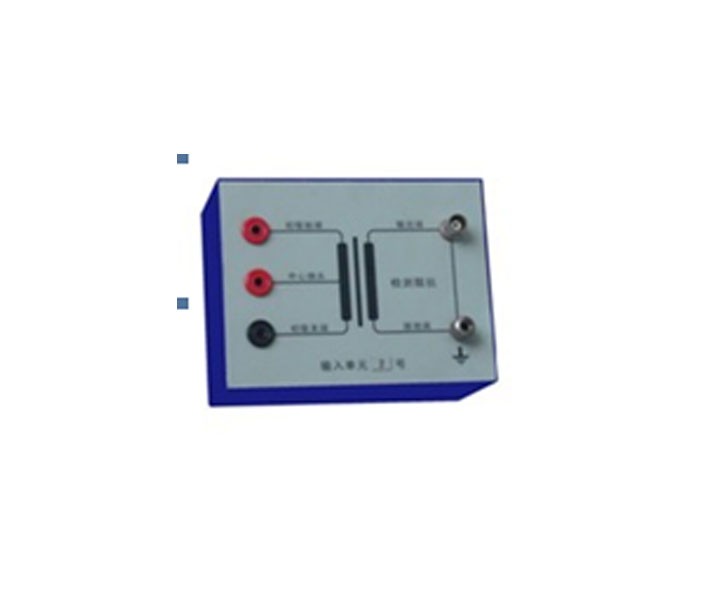

局部放电测试系统的放电脉冲检测阻抗，又称耦合装置或输入单元，包括耦合电容和输入单元，是测试系统和测试回路的主要组成部分，输入单元针对特定的试验回路或试品，为达到最佳的灵敏度而专门设计的。本系统配备了十三种独立的输入单元，其中第十三种为专用单元。面板示意如图，本系统配备的输入单元是RLC型检测阻抗，是一种调谐型阻抗。
技术参数
输入单元序号 | 调谐电容范围 | 允许电流有效值 | |
不平衡电路 | 平衡电路 | ||
1 | 6－25－100微微法 | 30mA | 0.25 A |
2 | 25－100－400微微法 | 60mA | 0.5A |
3 | 100－400－1500微微法 | 120mA | 1A |
4 | 400－1500－6000微微法 | 0.25A | 2A |
5 | 1500－6000－25000微微法 | 0.5A | 4A |
6 | 0.006－0.025－0.1微法 | 1A | 8A |
7 | 0.025－0.1－0.4微法 | 2A | 15A |
8 | 0.1－0.4－1.5微法 | 4A | 30A |
9 | 0.4－1.5－6.0微法 | 8A | 60A |
10 | 1.5－6.0－25微法 | 15A | 120A |
11 | 6.0－25－60微法 | 25A | 200A |
12 | 25－60－250微法 | 50A | 300A |
7R | 电阻 | 2A | 15A |
参考标准
DL/T 846.4-2016
