规格参数
产品概述

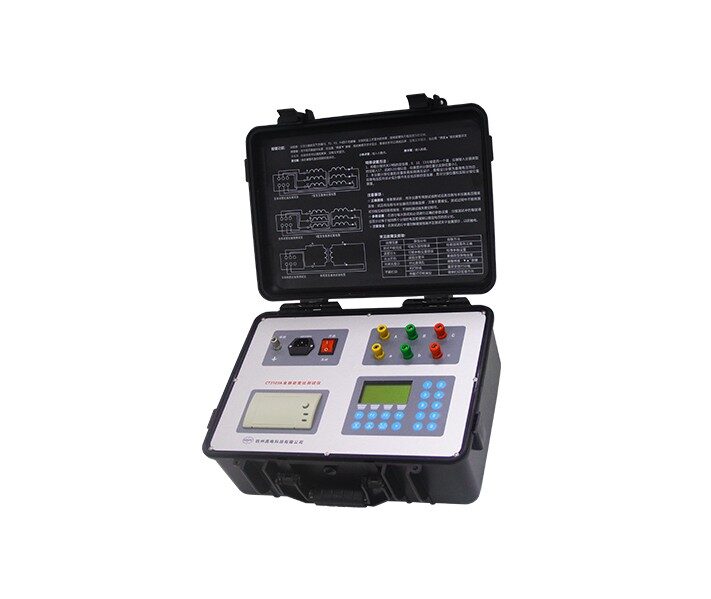

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国家电力部的预防性试验规程中，要求对运行的变压器定期进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结果只为一相变比的资料。本仪器输出电压采用单相电源，仪器采用先进的A/D技术，量程范围宽；高速单片机为核心处理器，测试快；中文菜单显示，全面提高人性化和智能化，一次完成三相变比测试，测试速度快、准确度高、保护功能完善。
功能特点
1、测试量程宽：最高可达10000。
2、测试速度快：短短10秒钟即可完成三相测试。
3、Ζ形变测试：除单相、三相测试功能，具备Ζ形联接变压器测试。
4、智能可盲测：具有盲测变比、组别测试功能。
5、完善的保护：变压器高、低压反接；短路、匝间短路保护功能。
6、人机与界面：不掉电时钟和日期显示，数据存储功能，热敏打印机。
7、轻巧易携带：体积小、重量轻。
技术参数
1、量 程：0.9～10000
2、准 确 度 ：
测试电压 | 160V | 10V | ||
测量范围 | 500以下 | 500~3000 | 3000以上 | 200以下 |
准确度 | 0.1%±2字 | 0.2%±2字 | 0.5%±2字 | 0.5%±2字 |
3、分 辨 率 ：0.0001
4、输出电压：160V、10V换档
5、工作电源：AC220V±10% 50Hz
6、使用温度：-20℃～40℃
7、相对湿度：≤85%，不结露
8、体 积：415×320×168mm
9、重 量：6kg
参考标准
DL/T 963-2005
