产品概述
用于两条高压线路并网或环网核相。仪器适用于5V～220kV交流输电线路和二次带电显示器核相，同时具有高压验电功能。仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相仪的诸多缺点，此外仪器可升级相序检测和远程核相功能。
功能特点

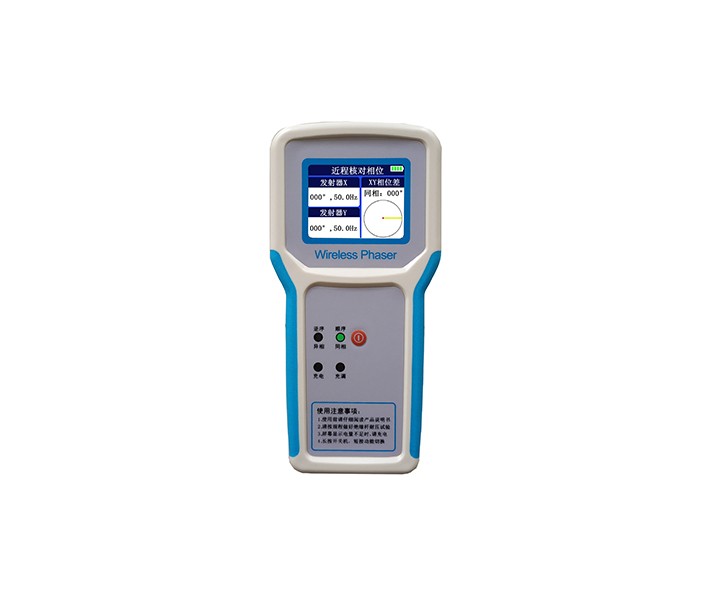

仪器由发射器和接收主机组成。发射器可以判断线路是否带电，测量线路相位和频率。近程核相时，X和Y发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器数据计算两线路相位差值，判断同异相。
注意事项：
1、现场测试时，应按电力部门高压测试安全距离标准进行操作。
2、标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220kV时，请使用长度大于3米的绝缘杆。
3、核相操作时，手持位置不要超过绝缘杆手柄位置。
注意：发射器使用3.7V可充电锂电池，请不要更换其他电池。
CT9600(A/B)款选型表
型号 | 功能 | 其他 |
CT9600无线高压核相仪（ABS机箱/铝合金机箱） | 适用于5V～220kV | 标配 |
CT9600A无线高压核相仪（ABS机箱/铝合金机箱） | 配置2对发发生器 | |
CT9600B无线高压核相仪（ABS机箱） | 配置1对中置柜采集器 | |
CT9600B无线高压核相仪（铝合金机箱） | 配置2对发生器\1对中置柜采集器 |
技术参数
1、相位差准确度：误差≤5°。
2、频率准确度：±0.1HZ。
3、可跨电压测量范围为5V～220kV。
4、发射器和接收主机的最大传输视距约100米。
5、真人语音提示测量结果和操作步骤。
6、3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果。
7、连续1小时无操作自动关机。
8、发射器和接收主机均内置可充电锂电池，配置5V充电器。
9、主机内置18650锂电池，电池容量为2500mAH。发射器内置10440锂电池，电池容量为450mAH。
10、高压测量时泄漏电流<10uA。
11、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
12、工作环境：-35℃--- +45℃ 湿度≤95%RH。
参考标准
DL/T971-2017
