产品概述

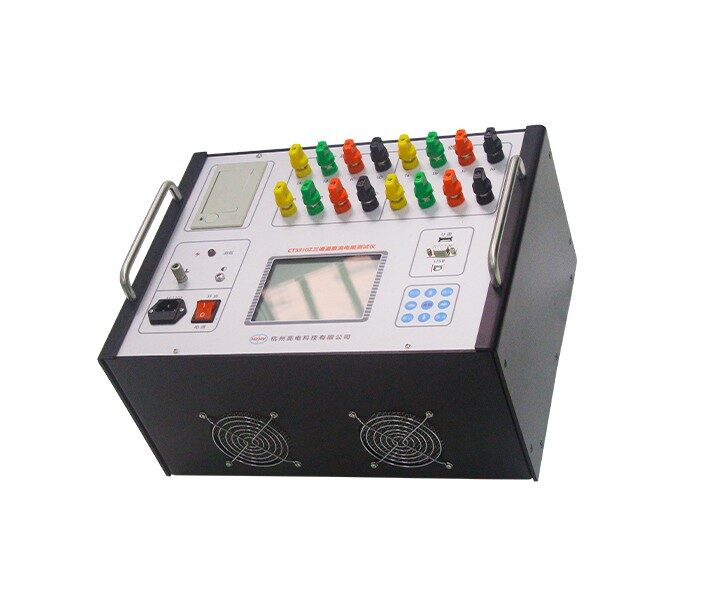

智能型三通道助磁直流电阻测试仪是新一代变压器直流电阻的测试仪器，是集单相测试和三相同测以及助磁法测试与一体的智能测试仪器。仪器对中心点不引出以及D型变压器能够自动计算出相电阻;而且具有消磁功能,仪器测试全过程由单片机控制完成,测试数据稳定准确,具有完善的反电势保护功能和现场抗干扰能力,适用于大型电力变压器直流电阻的快速测试。
功能特点
仪器大屏幕320240液晶中文显示。
特别适合多分接点有载开关不断流连续测试。
测量过程动态提示，自动消弧电流指示及声光指示报警。
测试记录可编辑用户信息保存、打印。
可以同时显示带分接开关的变压器每个节点直阻，并自动计算不平衡率。
可大大缩短测量时间，提高工作效率。
可配用数据管理软件，直接通过上位机电脑操作测试。
保存的文件格式为Excel或txt文件格式。
产品选型
1、CT3310Z，10A机型：三通道： 5A+5A、1A+1A 单通道： 10A、5A、1A
2、CT3320Z，20A机型：三通道：10A+10A、5A+5A、1A+1A 单通道：20A、10A、5A、1A
3、CT3340Z，40A机型：三通道：20A+20A、10A+10A、5A+5A、1A+1A 单通道：40A、20A、10A、5A、1A
技术参数
1、分类环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在野外环境使用）；
2、结构形式与尺寸
型 式：便携式；
主机外形尺寸：410×320×180 mm；
包 装：铝合金机箱；
质 量：10kg；
3、使用电源
工作电源：电压AC220V±10%，频率50Hz±10%；
电流输出： 1A、5A、10A；
4、使用环境
环境温度：-20℃～50℃；
相对湿度：≤80%；
工作方式：风冷；
5、测试指标
温 度： -55℃～+125℃；
测试范围：1mΩ～200Ω；
10A | 1mΩ～2Ω |
5A | 10mΩ～5Ω |
1A | 1Ω～200Ω |
最高分辨率：0.1μΩ；
参考标准
DL/T 845.3-2004 JJG 1052-2009
