用途场景
规格参数

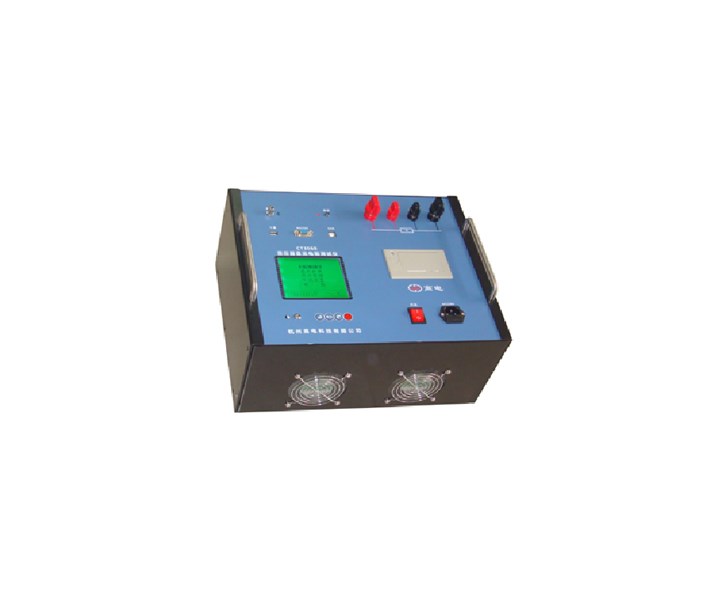

产品概述
本仪器可以测试大型变压器、互感器、电抗器、电机等感性负载的直流电阻。仪器体积小、重量轻、功能强、操作简便，专为生产及现场测场测试人员设计。大屏幕中文液晶显示，特别适合多分接点有载开关不断流连续测试，测量过程动态提示，自动消弧指示报警，可编辑用户信息，测试记录可保存、打印。可配置PC联机通讯及测试功能。
功能特点
基本功能：
1、本仪器可以测试变压器、互感器、电抗器、电机等感性负载的直流电阻。
2、仪器体积小、重量轻、功能强、操作简便，专为生产及现场测场测试人员设计
3、大屏幕中文液晶显示
4、特别适合多分接点有载开关不断流连续测试
5、测量过程动态提示，自动消弧指示报警
6、可编辑用户信息，测试记录可保存、打印
7、可配置PC联机通讯及测试功能
产品选型：
产品选型 | 测试电流 | 测试电压 | 工作电源 |
□30 | 30A | DC28V | 交流 |
□40 | 40A | ||
□50 | 50A | ||
□60 | 60A |
仪器操作面板：
1、接线柱：电流输出I+、I-接试品电阻外端；电压输入V+、V-接试品电阻内端。
2、接地柱：仪器保护接地。
3、消弧灯：指示消弧状态，显示屏另有消弧电压显示和消弧蜂鸣提示。
4、电源插座：AC220交流电源输入（内置备用1OA保险丝）。
5、电源开关：交流电源通断。
6、对比度：旋转孔内一字槽，调整显示屏对比度。
7、键钮：左键(上键)、右键(下键)、确认键：调整光标位置、数值、确认操作。
8、急停消弧键：停止测试并消弧退出。
9、液晶屏：设置、显示、保存测试数据。
10、打印机：打印测试数据。
11、U盘接口：存储历史数据。
技术参数
1、分类环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在野外环境使用）。
2、结构形式与尺寸
型 式：便携式
主机外形尺寸：410×320×180 mm
包 装：铝合金机箱
质 量：8.5kg
3、使用电源
工作电源：电压AC220V±10%，频率50Hz±10%
测试电压：DC28V
电流输出：恒流选档输出。用户可根据需要，选用不同的型号的仪器。
4、使用环境
环境温度：-20℃～50℃，相对湿度：≤80%
工作方式：连续。
5、测试指标
准确度：0.2%读数±2字，最高分辨率：0.1μΩ
测试范围：
电流档位 | 测量范围 |
60A | 100μΩ～300mΩ |
50A | 100μΩ～400mΩ |
40A | 100μΩ～500mΩ |
30A | 100μΩ～600mΩ |
20A | 200μΩ--1Ω |
10A | 300μΩ--2Ω |
5A | 1mΩ--4Ω |
1A | 100mΩ--20Ω |
100mA | 10Ω—200Ω |
参考标准
DL/T 845.3-2004 JJG 1052-2009
