规格参数
产品概述

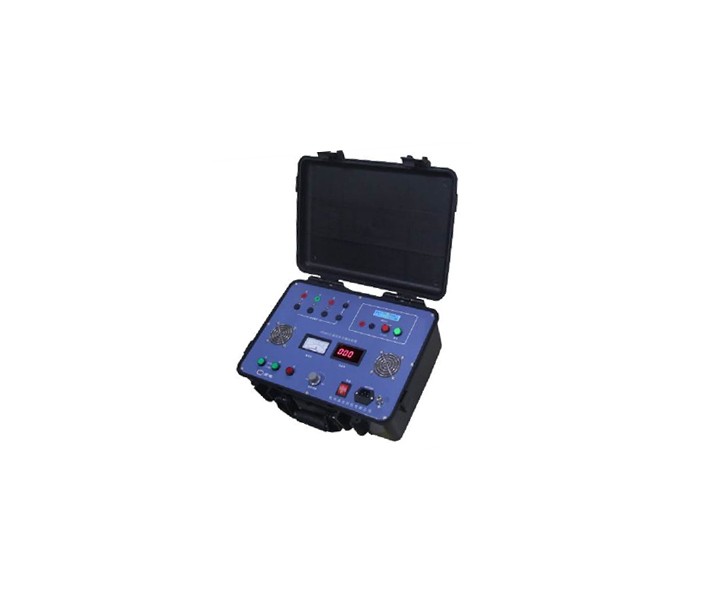

本设备可独立操作、调试断路器机构，用作动作电压试验，亦可作为其他断路器动特性测试仪的操作电源。采用顶开式机构，且体积小、重量轻，内置全隔离直流操作电源，专为现场试验人员设计。
功能特点
1、本设备可独立操作、也可作为调试断路器机构，用作动作电压试验，亦可作为其他断路器动特性测试仪的操作电源。
2、采用顶开式机构，且体积小、重量轻，内置全隔离直流操作电源，专为现场试验人员设计。
技术参数
主机结构型式与尺寸：
款型 | 外形尺寸（mm） | 重量（kg） |
铁主机箱 | 330×218×150 | 6 |
ABS机箱 | 415×319×168 | 5.9 |
1、电 压：AC220V；
2、频 率：50Hz；
使用环境要求：
1、环境温度：-10℃～40℃；
2、相对湿度：≤ 80%；
安全性能：
1、绝缘电阻：> 2MΩ；
2、漏 电 流 ：< 10mA；
3、介电强度：电源进线对机壳能承受1500V（50Hz有效值）1分钟的耐压；
直流电源：
1、工作方式：间断工作。连续工作2分钟（无风冷），间断2分钟；
2、输出电压：5～270V连续可调；
3、额定电流：10A连续；
4、最大电流：20A瞬时；
5、负载变化率：≤1%。
