产品概述

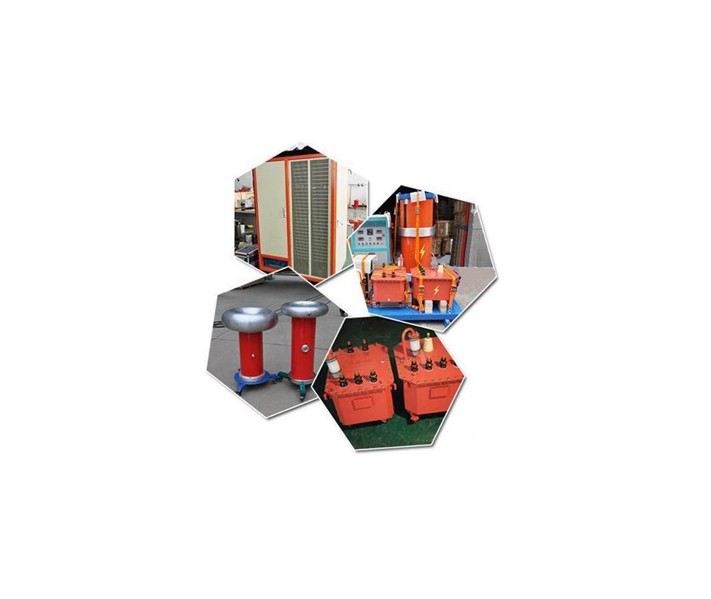

满足110kV及以下PT（电磁式电压互感器）、CT（电流互感器）的感应耐压及局部放电试验
功能特点
适用范围：满足110kV及以下PT（电磁式电压互感器）、CT（电流互感器）的感应耐压及局部放电试验。
试验现场的干扰源
1) 空间干扰：在试验回路未通电就存在干扰。其来源主要是试验回路以外的其它回路，附近高压电场、整流设备、电机启动和无线电干扰等。
2) 电源的干扰：电源干扰来自电源本身，试验回路通电后产生的干扰，但又不是试品内部的干扰。这种干扰通常随电压增加而增大。
3) 系统干扰：这种干扰主要是试验装置系统本身的干扰，高压导线的电晕或接触不良放电，以及低压侧局部放电，通过励磁变压器耦合到测量回路引起的干扰。
4) 接地干扰：由于试验回路多点接地或接地不良产生的干扰。
5) 其它干扰：高压导线的电晕或接触不良，试品周围物品，产生悬浮电压，产生的干扰。
抑制干扰的措施
1) 在高压试验装置的低压侧设置低通滤波器，抑制试验供电网络中的干扰。
2) 试验电源设置屏蔽式隔离变压器，抑制电源供电网络中的干扰。
3) 在试验的装置高压侧设置高压低通滤波器，抑制电源供电网络中的干扰。
4) 高压端部选择合适的均压环或均压球，采用专配的伸缩式无晕高压导管。
5) 抑制试验回路接地系统的干扰，唯一的措施是试验回路选择一点接地。
6) 试验回路尽量紧凑，特别是高压引线线径要足够大，并与试品垂直。
7) 试品周围物品，不应产生悬浮电压，周围金属材料应接地。
技术参数
各主要部件性能参数
无局放变频电源 PFTS-15 1台
1) 输入工作电压和电流： 三相380V，50Hz
2) 输出电压和电流： 单相0～350V，最大电流42.8A
3) 输出频率： 30～300Hz
4) 额定输出功率： 15kW
5) 局放量： ≤10pC
6) 输出电压波形： 完全正弦波，畸变率＜1.0%
隔离变压器 WJ-BG20 1台
1) 额定容量： 20kVA
2) 额定频率： 50Hz
3) 输入电压： 400V
4) 输出电压： 400V
5) 局放量： ≤10pC
6) 相数： 三相
7) 隔离变压器可减少电源干扰
无局放中间变压器 WJ-BZ15 1台
1) 额定容量： 15kVA
2) 输入电压： 0～350V
3) 额定输出电压： 100V/150V/250V/350V
4) 工作频率： 100Hz
5) 局放量： ≤10pC
无局放试验变压器 YDBJ（W）-15kVA/150kV 1台
1) 输出电压： AC：150kV
2) 额定容量： 15kVA
3) 输入电压： 350V
4) 工作频率： 50Hz
5) 局放量： ≤10pC
6) 绝缘介质： SF6气体
7) 工作制： 满负载≤5min
无晕交流分压器 WJ-F150 1台
1) 工作方式： 纯电容式
2) 额定电压： 100kV
3) 测压精度： 1.0%
4) 工作频率： 0～300Hz
5) 电容量： 300pF
6) 局放量： ≤10pC
耦合电容器 WJ-C150 1台
1) 工作方式： 纯电容式
2) 额定电压： 150kV
3) 工作频率： 30～300Hz
4) 电容量： 500pF
5) 局放量： ≤10pC
参考标准
DL/T 848.3-2004
