规格参数
产品概述

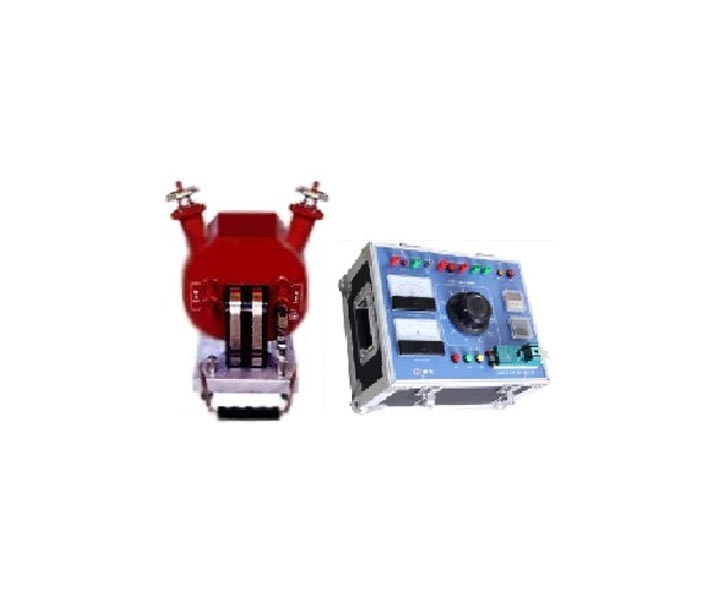

真空开关断口耐压测试装置系列，主要用于10kV电网、35kV电网真空开关断口耐压测试。该装置的高压干式试验变压器采用绕组中间接地的方式，试验变压器按双羊角结构设计，变压器两端输出的高压直接施加于真空开关断口两端。避免了采用传统方式即真空开关断口一端施加高压，一端接地。使固定瓷瓶容易损坏的问题。
功能特点
1、真空开关断口耐压测试装置系列，主要用于10kV电网、35kV电网真空开关断口耐压测试。
2、该装置的高压干式试验变压器采用绕组中间接地的方式，试验变压器按双羊角结构设计，变压器两端输出的高压直接施加于真空开关断口两端。
3、避免了传统方式真空开关断口一端施加高压一端接地使固定瓷瓶容易损坏的问题。
技术参数
规格型号 | CTGB—10 | CTGB—35 |
最高试验电压 | 50kV | 100kV |
变 比 | 1:250 | 1:500 |
额定功率 | 3kVA | |
测量精度 | 1.5% | |
使用电源 | AC220V ±10% | |
重 量 | 控制箱 | 18kg |
试验变压器 | 28kg | 38kg |
参考标准
DL/T 593-2016
