规格参数
产品概述

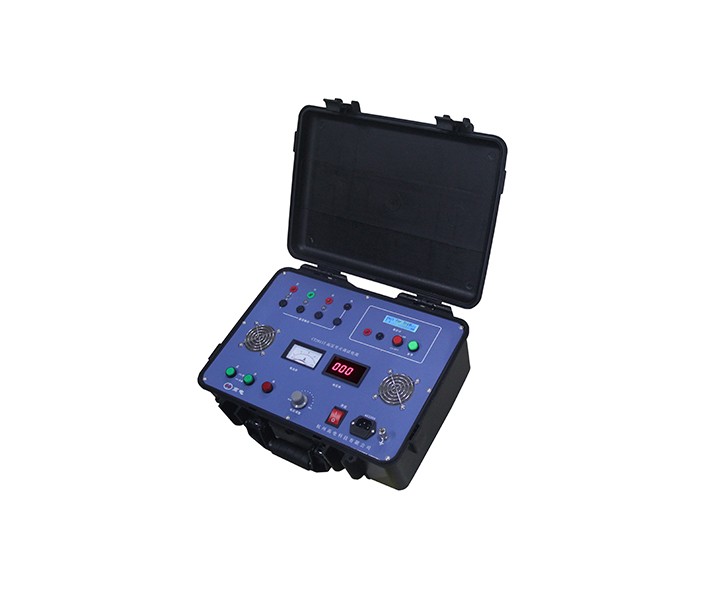

本设备可独立操作、调试断路器机构，用作动作电压试验，亦可作为其他断路器动特性测试仪的操作电源。采用顶开式机构，且体积小、重量轻，内置全隔离直流操作电源，且带毫秒计功能，专为现场试验人员设计。
功能特点
本设备可独立操作、调试断路器机构，用作动作电压试验，亦可作为其他断路器动特性测试仪的操作电源。
采用顶开式机构，且体积小、重量轻，内置全隔离直流操作电源。
带毫秒计功能，专为现场试验人员设计。
技术参数
主机结构形式与尺寸：
1、ABS机箱；外形尺寸： 415×319×168 mm；重量：5.9kg；
2、铁机箱；外形尺寸： 330×218×150 mm；重量：6kg；
使用电源：
1、电 压：AC220V；
2、频 率：50HZ；
用环境要求：
1、温度：-10℃～40℃；
2、相对湿度：≤ 80%；
安全性能：
1、绝缘电阻：> 2MΩ；
2、漏 电 流 ：< 10mA；
3、介电强度：电源进线对机壳能承受1500V（50Hz有效值）1分钟的耐压；
直流电源：
1、工作方式：间断工作。连续工作2分钟（无风冷），间断2分钟；
2、输出电压：5～270V连续可调；
3、额定电流：10A连续；大电流：20A瞬时；
4、负载变化率：≤1%；
毫秒计：
1、量 程： 1~100,000,000ms；
2、分 辨 率 ： 1ms；
3、精度 <= 1ms；
