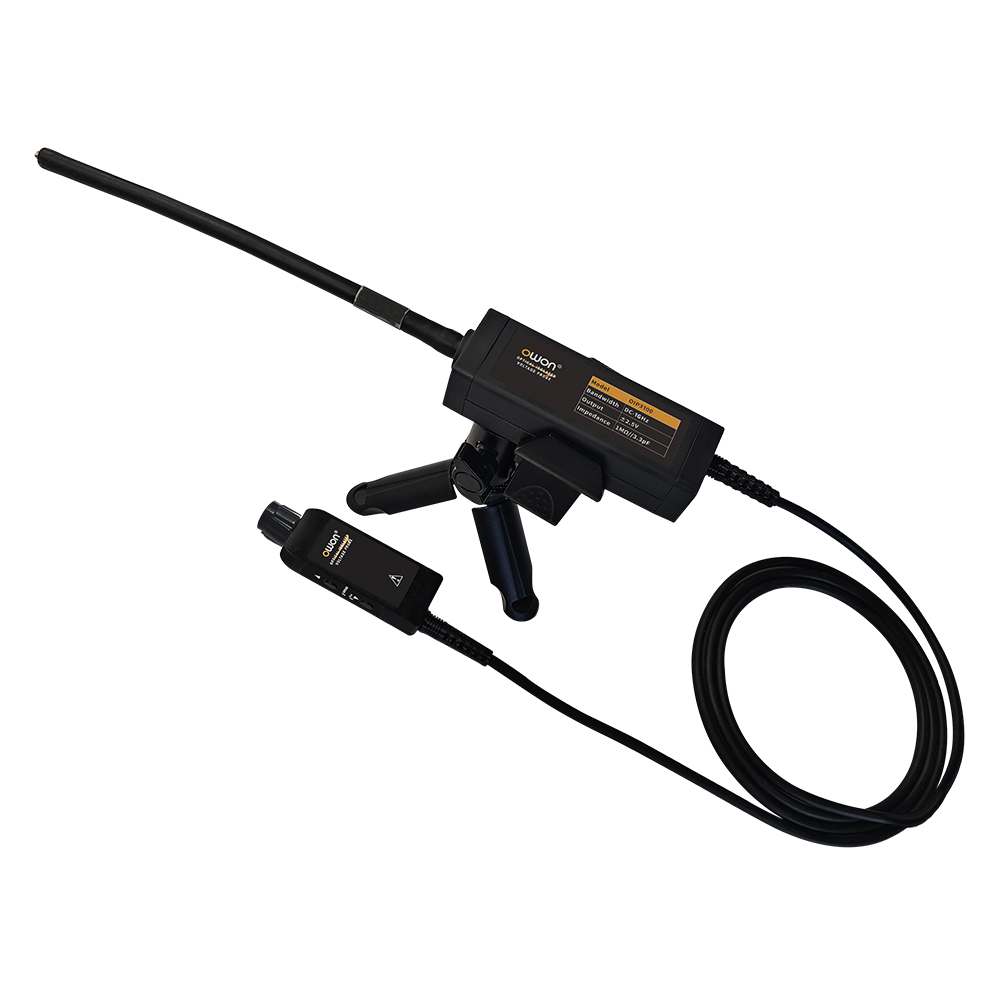

OIP3000系列光隔离探头

Name: OIP3000系列光隔离探头
Brand: owon 利利普
SKU: OIP3015 / OIP3035 / OIP3050 / OIP3080 / OIP3100
Availability: InStock

型号：OIP3015 / OIP3035 / OIP3050 / OIP3080 / OIP3100

分类国货精品 > owon > 数字示波器 > 电流高压探笔

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品亮点

共模隔离电压高达60kVpk + 通过匹配不同的衰减器，可实现输入电压25V-2500V之间，满足不同电压的测量需求 + 在有效精度带宽内可以确保1.5%的测试精度，直流增益精度优于1% + 探头响应快，上电即测，无需预热等待，可实时保证精确的信号输出

产品介绍

技术参数

型号	OIP3015	OIP3035	OIP3050	OIP3080	OIP3100
带宽	DC-150MHz	DC-350MHz	DC-500MHz	DC-800MHz	DC-1GHz
上升时间	2.3ns	1ns	0.7ns	0.43ns	0.35ns
输出电压	±2.5V	±2.5V	±1.25V	±0.5V	±0.5V
隔离电压	60kV
精度	1%（典型值）
测试电压范围	10X（标配）:±25V 20X（选配）:±50V 50X（选配）:±125V 100X（选配）:±250V 500X（选配）:±1250V 1000X（选配）:±2500V		10X（标配）:±12.5V 100X（选配）:±125V 1000X（选配）:±1250V 2000X（选配）:±2500V	10X（标配）:±5V 100X（选配）:±50V 1000X（选配）:±500V 5000X（选配）:±2500V
噪声	40mV
终端负载	1MΩ	1MΩ	50Ω	50Ω	50Ω
操作温度	0~40℃
操作湿度	≤85%RH
光缆长度	约2m
供电方式	发射器电池供电，工作时间约8小时，待机时间约30天，接收器USB 5V/2A或适配器供电

❓ 常见问答 6 查看更多 →

问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等

答：

1.示波器的接地问题，示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件。
2.示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量
3.使用差分测量的方法，消除共模噪声。

UPO6000N系列数字示波器

查看完整问答（FAQ宝典）→

问：模拟示波器和数字示波器的差异？

答：

模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
