NDS系列14位高精度四通道示波器

Name: NDS系列14位高精度四通道示波器
Brand: owon 利利普
SKU: NDS704E / NDS104E / NDS074UE / NDS104UE / NDS104 / NDS104U / NDS204E / NDS204UE
Availability: InStock

型号：NDS704E / NDS104E / NDS074UE / NDS104UE / NDS104 / NDS104U / NDS204E / NDS204UE

分类国货精品 > owon > 数字示波器 > 台式示波器摘要逻辑分析光标测量自动测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品亮点

70MHz - 200MHz带宽，1GS/s实时采样率

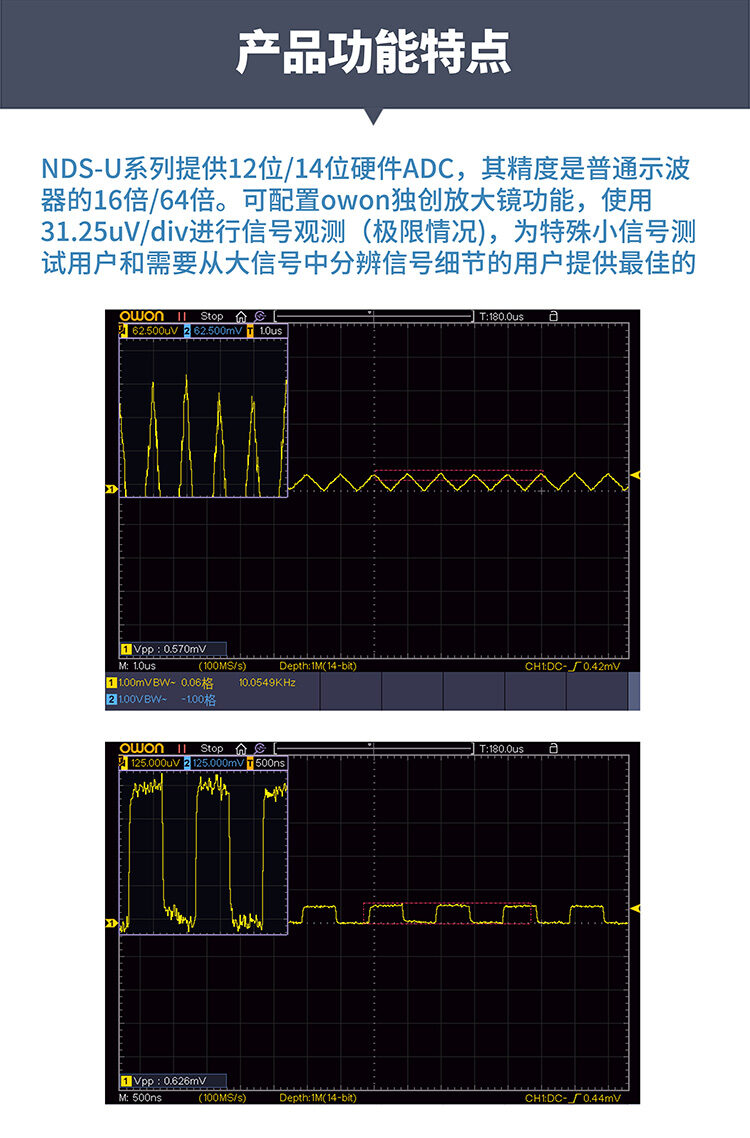

4通道最高14bits 垂直分辨率

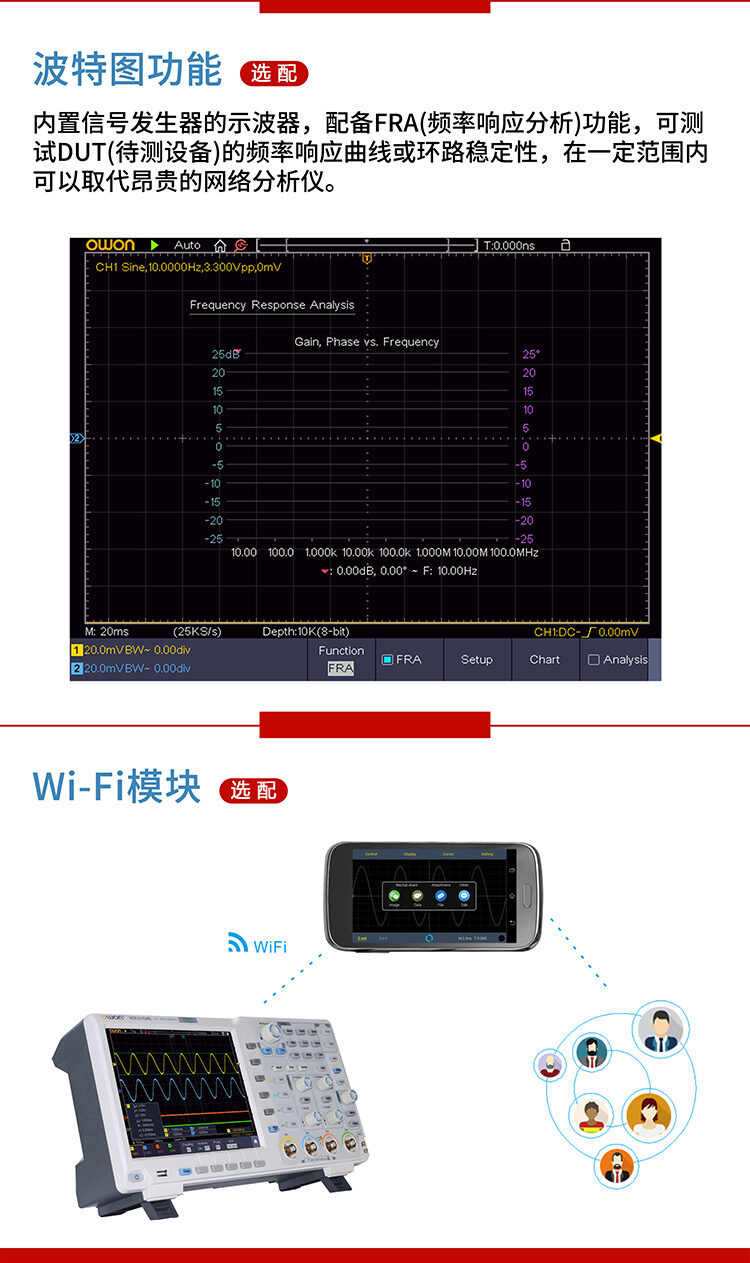

示波器+信号源+万用表+频率计+逻辑分析仪

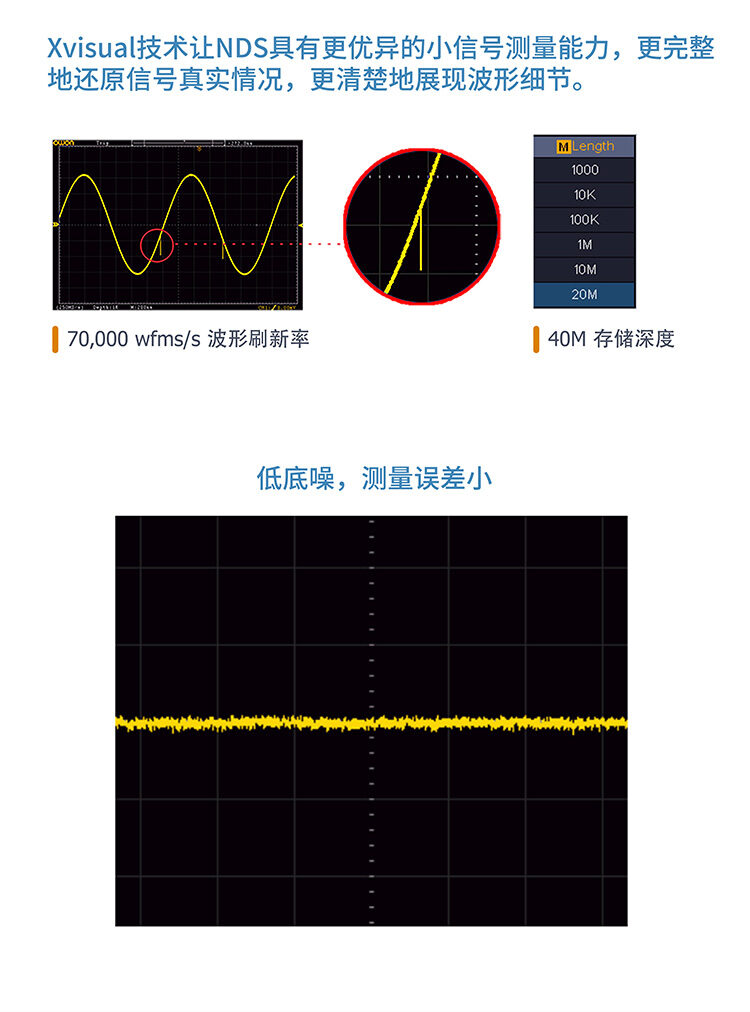

40M存储深度
支持波形录制回放功能

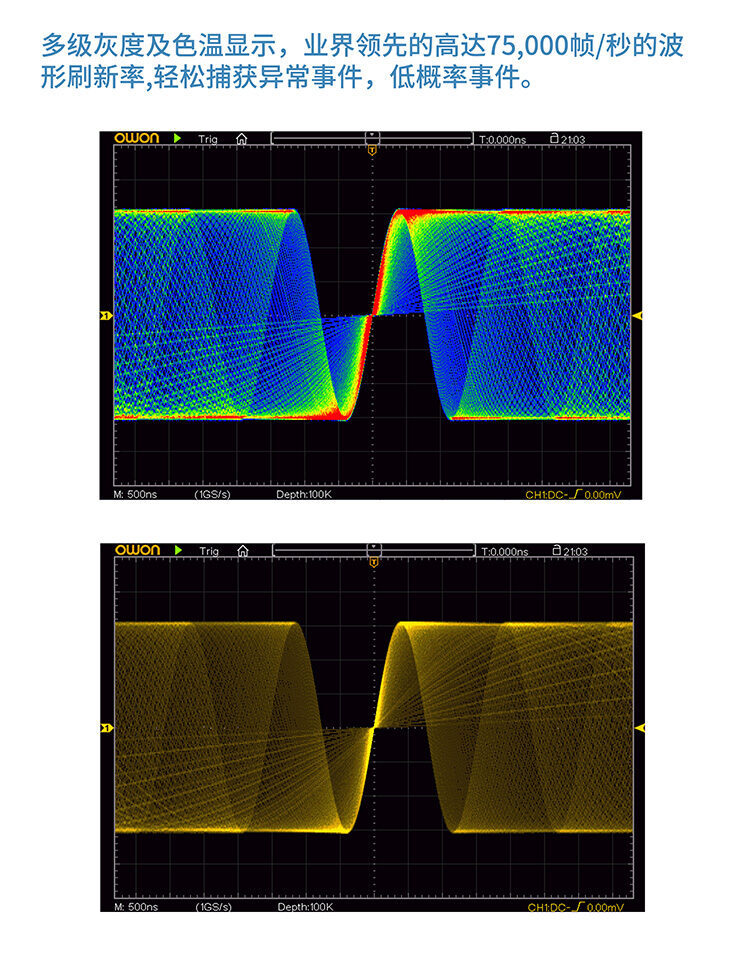

支持灰度及色温功能
8英寸（800x600）高分辨率显示

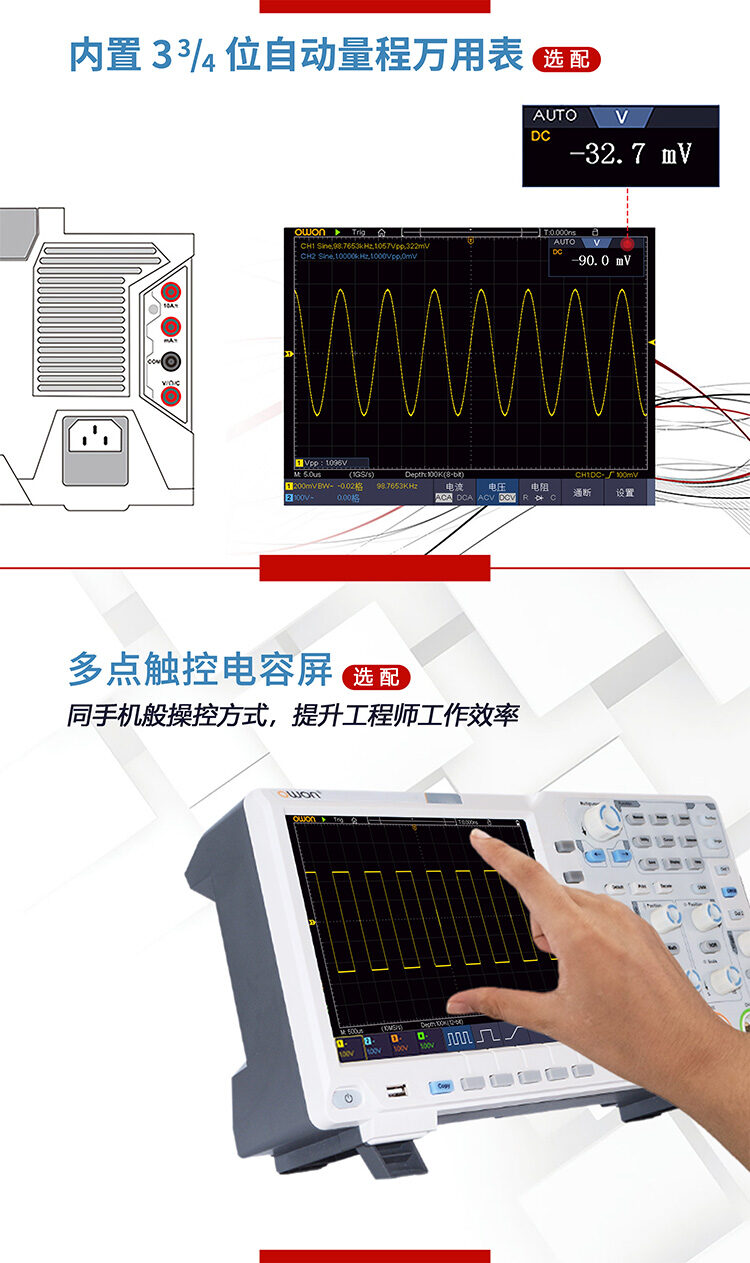

可配置多点触控屏，拥有更便捷的操作体验
支持SCPI通信功能、labview 通信功能

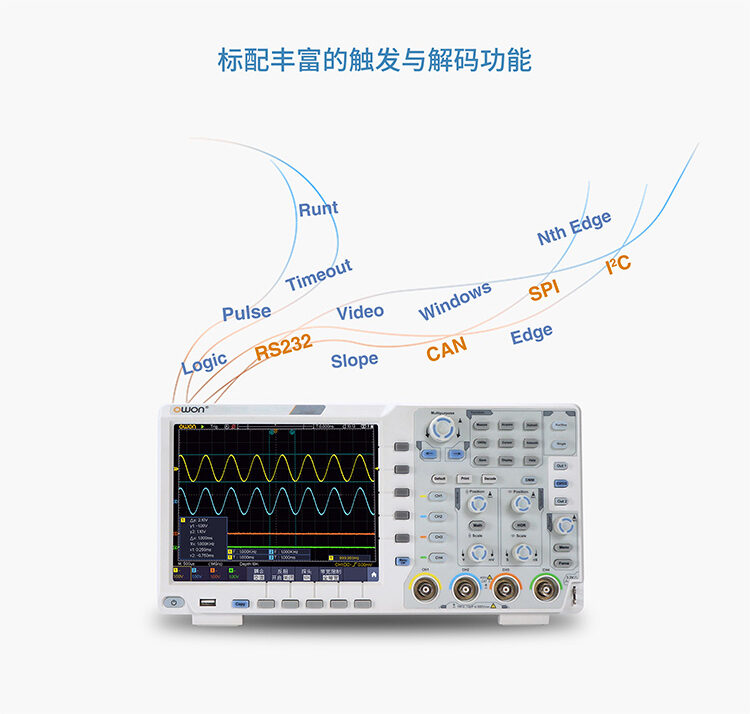

丰富的触发和总线解码功能

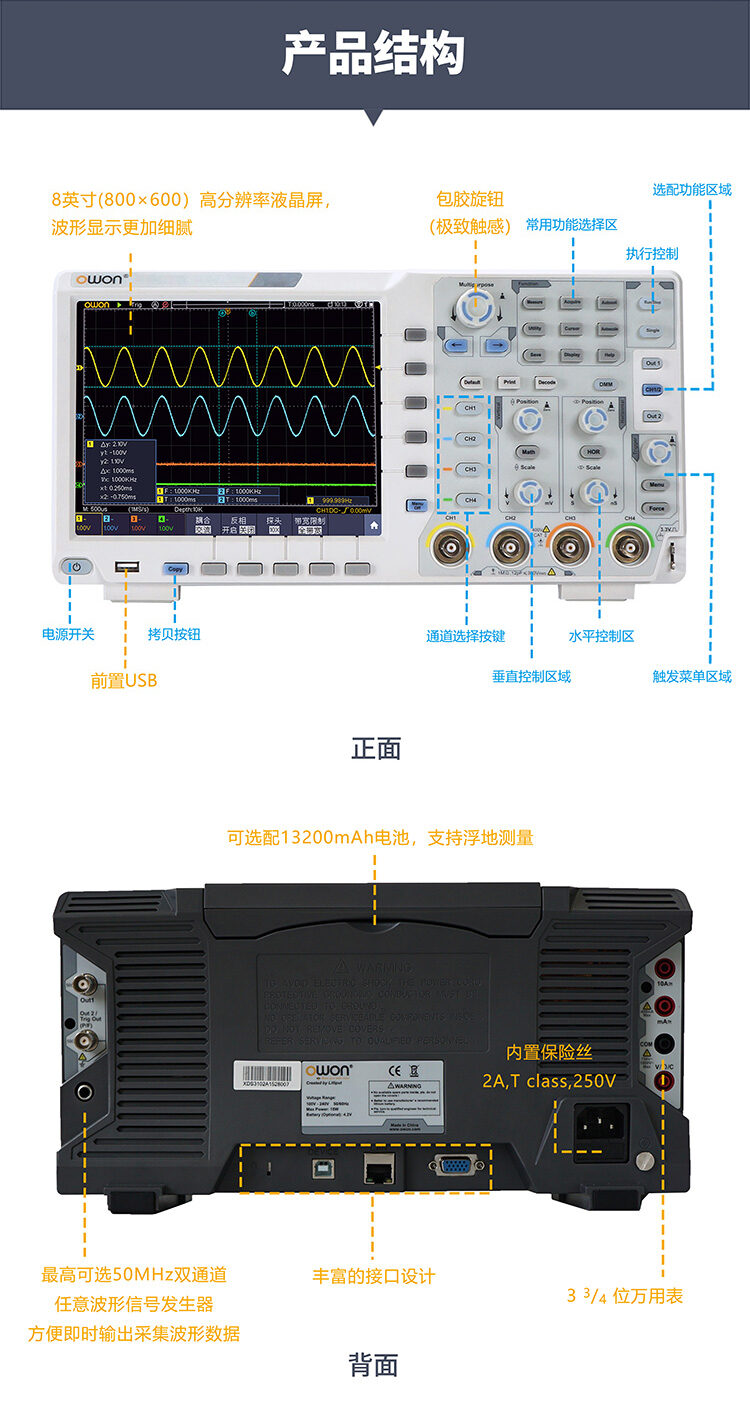

产品介绍

NDS系列14位高精度四通道示波器

技术参数

型号		NDS704E	NDS104E	NDS074UE	NDS104UE	NDS104	NDS104U	NDS204E	NDS204UE
带宽		70MHz	100MHz	70MHz	100MHz			200MHz
实时采样率		1GS/s				1GS/s(每通道500MS/s)
垂直分辨率(A/D)		8bits		最高14bits		8bits	最高14bits	8bits	最高14bits
存储深度		40M
波形刷新率		45,000 wfms/s				70,000 wfms/s
时基范围(s/div)		2ns/div - 1000s/div, step by 1 - 2 - 5				1ns/div - 1000s/div, step by 1 - 2 - 5
上升时间（BNC上典型的）		≤5ns	≤3.5ns	≤5ns	≤3.5ns			≤1.7ns
通道		4
显示		8英寸(800×600)TFT LCD
输入阻抗		1MΩ±2%，与15pF±5pF并联
通道间的隔离度		50Hz : 100 : 1, 10MHz : 40 : 1
最大输入电压		1MΩ ≤ 300Vrms;
直流精度 (平均)		平均≥16：±（3% +0.05div) for △V
探头衰减系数		0.001X - 1000X, step by 1 - 2 - 5
低频响应（交流耦合，-3Db）		≥5Hz(在BNC处)
频率稳定度（水平精度）		±2.5ppm
波形内插		(sinx) / x，x
时间间隔（△T）测量精确度		单次: ±(1采样间隔时间+1ppm x读数+0.6ns); 平均>16:±(1采样间隔时间+1ppm ×读数+0.4ns)
输入耦合		DC, AC, GND
垂直灵敏度		1mV/div - 10V/div (at input)
触发类型		边沿, 视频, 脉宽, 斜率, 欠幅（Runt）, 超幅（Windows Trigger）, Timeout, 第N边沿, 逻辑, I2C, SPI, RS232/UART, CAN ( 可选）
解码类型(可选)		I2C, SPI, RS232, CAN
触发方式		自动, 正常, 单次
垂直移动范围		±2V(1mV/div～50mV/div)；±20V(100mV/div～1V/div)；±200V(2V/div～10V/div)
信号制式和行/场频率（视频触发类型）		支持任何场频或行频的NTSC、PAL和SECAM广播系统
光标测量		光标间电压差（△V）,光标间电压差（△T）,光标间时间差 & 电压差（△V）,自动光标
自动测量		峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位A→B↓、相位A→B↑, 正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓ 、延迟A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、面积、周期面积
数学操作		＋, －, ×, ÷, FFT,微分、积分、平方根，函数运算
存储波形		100组
李沙育图形	带宽	满带宽
李沙育图形	相位差	±3 degrees
接口		USB, Pass/Fail, LAN, VGA（选配）
打印机功能		支持
频率计		支持
电源		100V - 240V AC, 50/60Hz, CAT II
Fuse		2A, T class, 250V

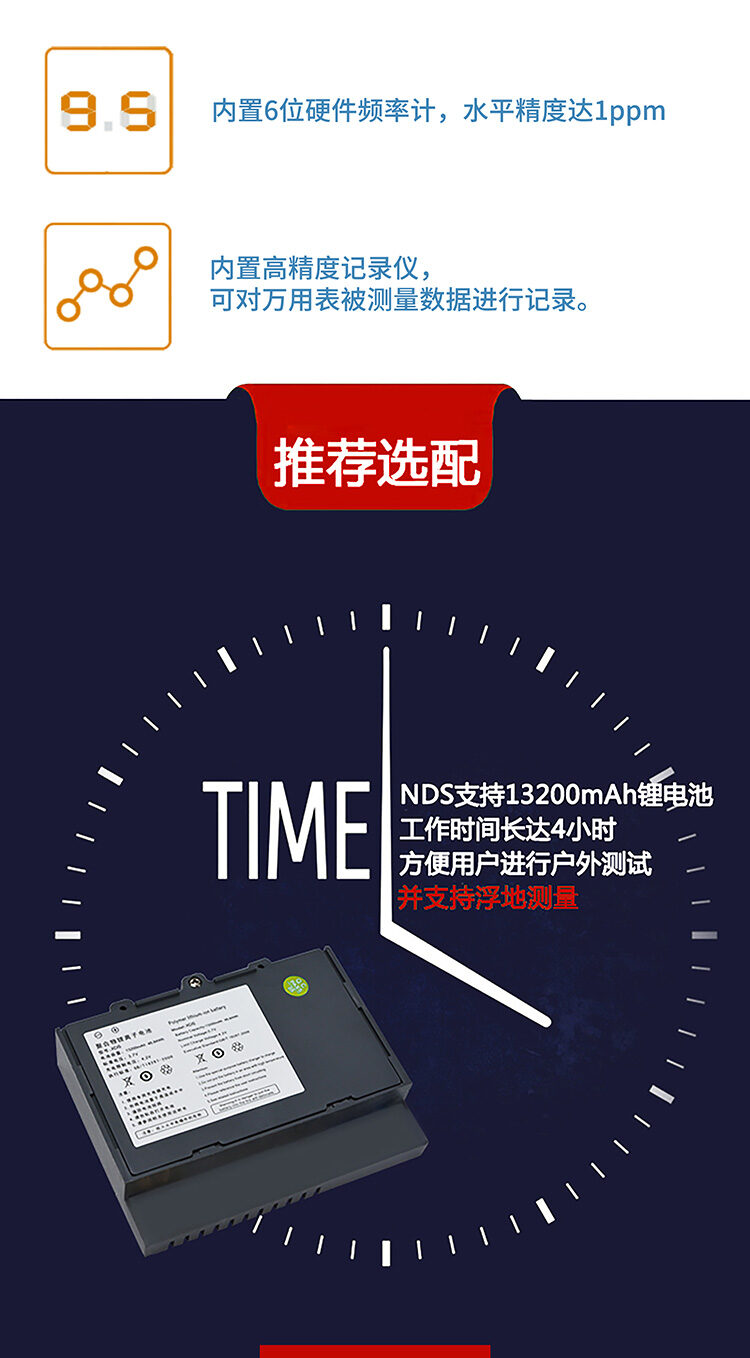

电池 (可选)		3.7V, 13200mA
尺寸		340mm(长)x177mm(高)x90mm(宽)

标配附件

电源线
探极
探笔校正笔
USB数据线
驱动光盘
便携包( 选配）
电容模块（选配）
万用表笔（选配）
Q9线（选配）
电池（选配）
产品说明书

❓ 常见问答 6 查看更多 →

问：如何用数字示波器测量小信号?比如音频放大器小信号，电源杂波等

答：

1.示波器的接地问题，示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件。
2.示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量
3.使用差分测量的方法，消除共模噪声。

UPO6000N系列数字示波器

查看完整问答（FAQ宝典）→

问：模拟示波器和数字示波器的差异？

答：

模拟示波器主要采用电极板, 电子枪等模拟电路技术；数字示波器主要使用A/D等数字电路技术。
带宽不同: 受电子偏移速度影响，模拟示波器的带宽最高只能到几百兆赫兹，而数字示波带宽目前已经超过100GHz；
功能差异: 数字示波器除了可以稳定观测一些连续周期信号外，因为已经将波形数字化，可以实现波形的自动测量, 波形存储, 波形分析, 多种波形触发及远程控制等多种功能；
稳定性差异: 模拟示波器由于全是模拟器件，指标离散型与温漂影响更严重；
其他，其他如模拟示波器体积相对更大些；模拟示波器可实现实时捕获波形，数字示波器因处理会导致部分波形漏失，但随着ADC速度与处理算法的提升，数字示波器的波形捕获速率已可满足使用需求。
