产品亮点
- 1/2 3U标准机柜尺寸, 适合19英寸机架式应用

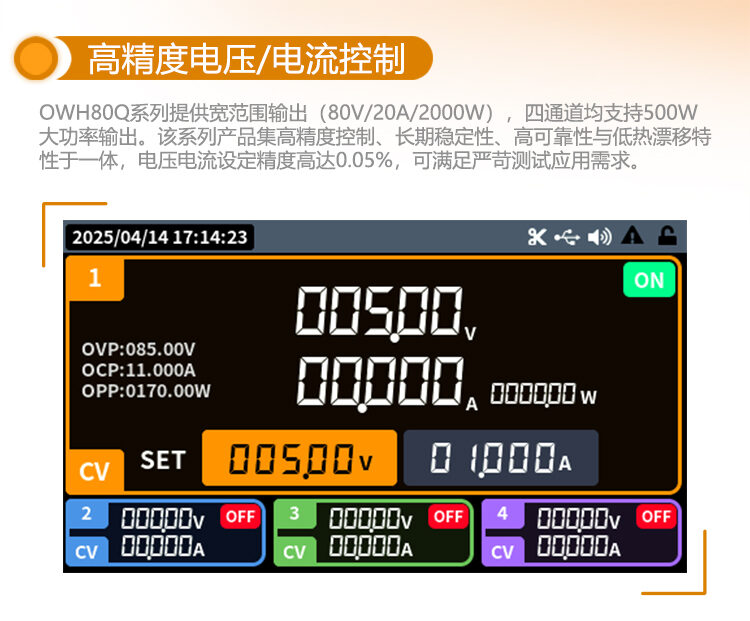

- 高性能输出：提供600W/1000W/2000W输出功率，精度高达0.05%。
- 具有80V宽范围电压和20A的大电流输出
- 10mV/1mA 设置/回读分辨率
- CV/CC优先模式可选
- 内置泄放电路，关机无高压残留

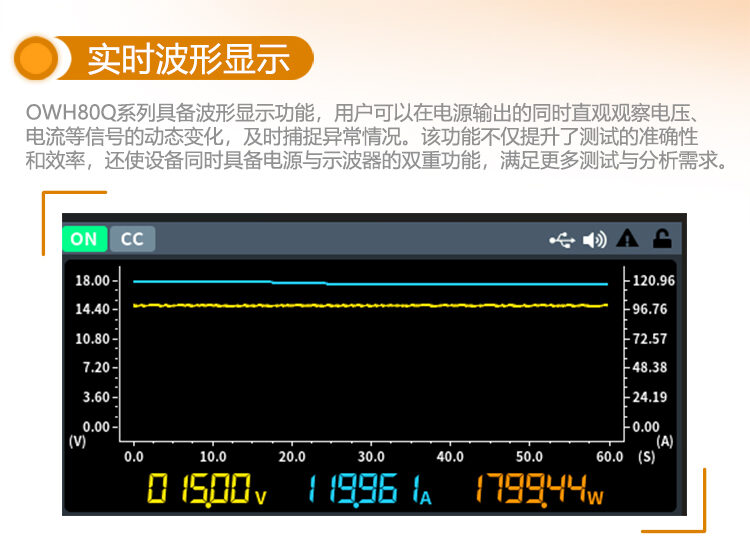

- 3英寸TFT液晶彩屏，可直观地实时显示电压/电流的动态波形与参数
- 全数字控制，集成过压（OVP）、过流（OCP）、过功率（OPP）保护

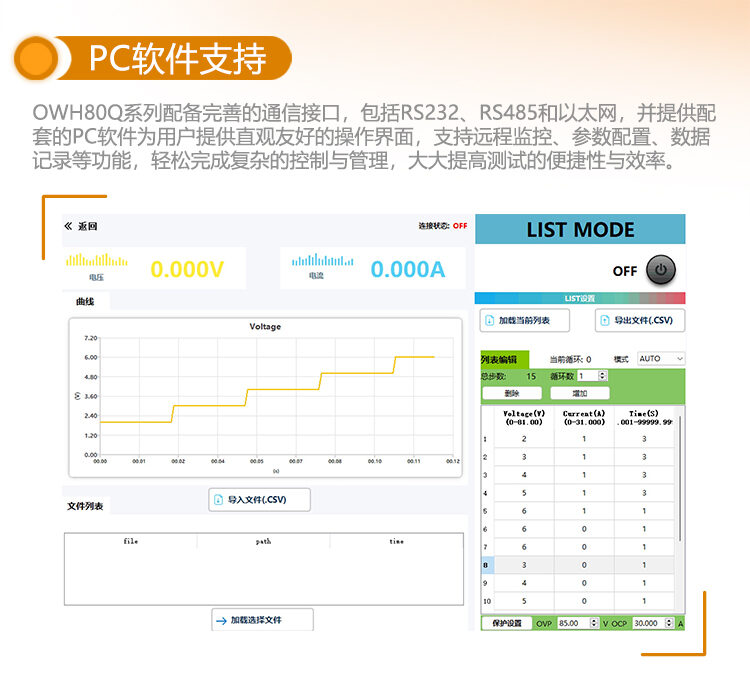

- 支持LAN、RS485、RS232串行通信接口，兼容SCPI指令集
产品介绍
技术参数
|
型号 |
OWH8080Q-2000 |
OWH8040Q-600F |
OWH8020Q-1000F |
|
|
通道数 |
4 |
|||
|
额定输出(0℃-40℃) |
电压 |
0 - 80V |
0 - 80V |
0 - 80V |
|
电流 |
0 - 20A |
0 -10A |
0 - 5A |
|
|
最大输出功率 |
4*500W |
4*150W |
4*250W |
|
|
供电 |
198V-240Vac；45Hz-65Hz |
100V-240Vac；45Hz-65Hz |
||
|
负载调整率(%of output+offset) |
CV |
≤0.05%+20mV |
≤0.03%+20mV |
≤0.03%+20mV |
|
CC |
≤0.1%+30mA |
≤0.05%+30mA |
≤0.05%+30mA |
|
|
电源调整率 (%of output+offset) |
CV |
≤0.05%+20mV |
≤0.03%+20mV |
≤0.05%+20mV |
|
CC |
≤0.1%+30mA |
≤0.05%+30mA |
≤0.05%+30mA |
|
|
设置解析度 |
10mV/1mA |
|||
|
回读解析度 |
10mV/1mA |
|||
|
设置精确度 |
电压 |
≤0.05% ± 20mV |
≤0.05% ± 40mV |
≤0.05% ± 40mV |
|
电流 |
≤0.1% ± 30mA |
≤0.1% ± 0.1%FS |
≤0.1% ± 0.1%FS |
|
|
回读精确度 |
电压 |
≤0.05% ± 20mV |
≤0.05% ± 40mV |
≤0.05% ± 40mV |
|
电流 |
≤0.1% ± 30mA |
≤0.1% ± 0.1%FS |
≤0.1% ± 0.1%FS |
|
|
涟波/噪声 |
电压 |
≤50mVp-p |
≤100mVp-p |
≤100mVp-p |
|
电流 |
≤30mArms |
≤100mArms |
≤120mArms |
|
|
输出温度系数(0℃-40℃) |
100ppm/℃（Voltage）；200ppm/℃（Current） |
|||
|
回读温度系数 |
100ppm/℃（Voltage）；200ppm/℃（Current） |
|||
|
瞬态恢复时间 (10%-90%额定负载) |
≤5.0ms |
|||
|
工作温度 |
0-40℃ |
|||
|
显示 |
USB, LAN, RS485,RS232 |
|||
|
接口 |
4.3英寸的彩色液晶显示 |
|||
|
尺寸（宽*高*深 mm) |
215.0 x 133.0 x 446.2 |
|||
|
重量 (kg) |
Approx. 6kg |
|||
标配附件
电源线
USB数据线
快速指南
