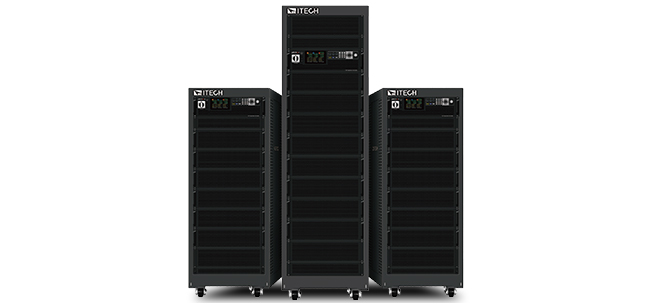

IT7800 大功率可编程交流电源高压系列
型号：IT7890-700-90 / IT78180-700-180 / IT78270-700-270 / IT78360-700-360 / IT78450-700-450 / IT78540-700-540 / IT78630-700-630 / IT78720-700-720 / IT78810-700-810 / IT78900-700-900 / IT78135-1050-90 / IT78270-1050-180 / IT78405-1050-270 / IT78540-1050-360 / IT78675-1050-450 / IT78810-1050-540
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数
产品概要
IT7800系列是集人性化编程功能，全新触控界面以及丰富的数据波形分析能力于一体的全新一代大功率可编程交流电源/直流电源。此次推出的高压系列产品，电压可达700 VL-N，甚至满足1050 VL-N的测试需求。通过并机，更可以轻松扩展功率至900kVA。 IT7800系列高压机型配备了LCD触摸屏设计，配合直观简便的UI界面让用户可以快速流畅的使用操作。内置全方位的功率表和任意波型产生器, 可模拟谐波及各种任意波形输出；可编程输出阻抗、全方位的测量功能使IT7800系列 高压机型 广泛应用于新能源、电力电子、科研院校等多个领域的研发、生产、质检等多个阶段。 产品型录 产品视频 操作视频 产品介绍 产品介绍视频2 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT7890-700-90 | 700 V | 90 A | 90 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U |
| IT78180-700-180 | 700 V | 180 A | 180 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*2 |
| IT78270-700-270 | 700 V | 270 A | 270 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*3 |
| IT78360-700-360 | 700 V | 360 A | 360 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*4 |
| IT78450-700-450 | 700 V | 450 A | 450 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*5 |
| IT78540-700-540 | 700 V | 540 A | 540 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*6 |
| IT78630-700-630 | 700 V | 630 A | 630 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*7 |
| IT78720-700-720 | 700 V | 720 A | 720 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*8 |
| IT78810-700-810 | 700 V | 810 A | 810 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*9 |
| IT78900-700-900 | 700 V | 900 A | 900 kVA | 0.01V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 27U*10 |
| IT78135-1050-90 | 1050 V | 90 A | 135 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U |
| IT78270-1050-180 | 1050 V | 180 A | 270 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U*2 |
| IT78405-1050-270 | 1050 V | 270 A | 405 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U*3 |
| IT78540-1050-360 | 1050 V | 360 A | 540 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U*4 |
| IT78675-1050-450 | 1050 V | 450 A | 675 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U*5 |
| IT78810-1050-540 | 1050 V | 540 A | 810 kVA | 0.1V/0.01A | ＜0.1%+0.2%FS /＜0.2%+0.3%FS | USB/CAN/LAN/数字I/O口，选配GPIB/RS232 | 37U*6 |
*以上规格如有变动，恕不另行通知
产品特点
- 电压规格：700/1050 VL-N
- 谐波模拟和分析功能，最高可达50次 *1
- 输出频率：16-100Hz，电压和频率输出变动率可调
- 内置交流功率表
- 可实现AC/AC+DC输出模式
- 三相输出模式
- 谐波和间谐波的波形合成 *2
- 可编程输出阻抗
- 触摸屏设计，简洁的UI界面
- 可模拟任意波形输出，支持CSV文件导入波形
- 内建丰富的波形数据库
- List模式模拟市电再现功能，实现瞬间电源中断仿真功能
- 可设置输出0- 360°起始/停止相位角
- 自带Relay Ctrl 继电器控制输出功能，可实现待测物与源之间的电气隔离
- 内置USB/CAN/LAN/数字IO通讯接口，选配GPIB/RS232
- 电压/电流谐波分析，电压谐波模拟
- *2 即将推出
产品功能与优势

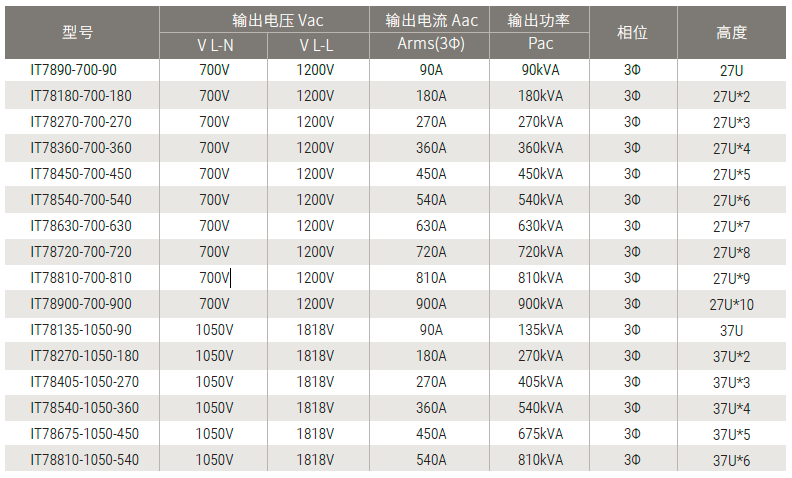

产品型号
* 更大功率请联系ITECH
* 以上规格如有更新，恕不另行通知
操作简便的触摸设计
IT7800系列高压机型配备了全新的触摸屏设计，简洁直观的UI界面，配合键盘旋钮设计可以让用户直接、快速的进行选择操作。用户可选择不同的界面显示风格，自定义页面的参数类型和显示位置，人性化设置可以满足测试中多种量测需求。屏幕可以显示实时电压及电流曲线，最多可达6条示波数据线，用户无需示波器就可以进行瞬时分析，并及时进行保存。

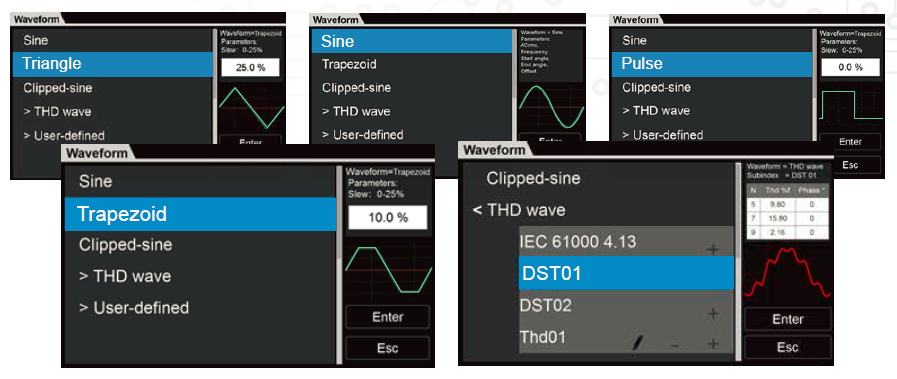

内建丰富的波形数据库
IT7800系列高压机型内建多种不同类型的波形，如三角波、正弦波、方波、锯齿波等波形，用户可以通过菜单调用并在LCD 屏幕上显示出选择的波形。用户也可以通过界面的自定义模式编辑波形，用以模仿及再现问题发生现场的真实电源波形。

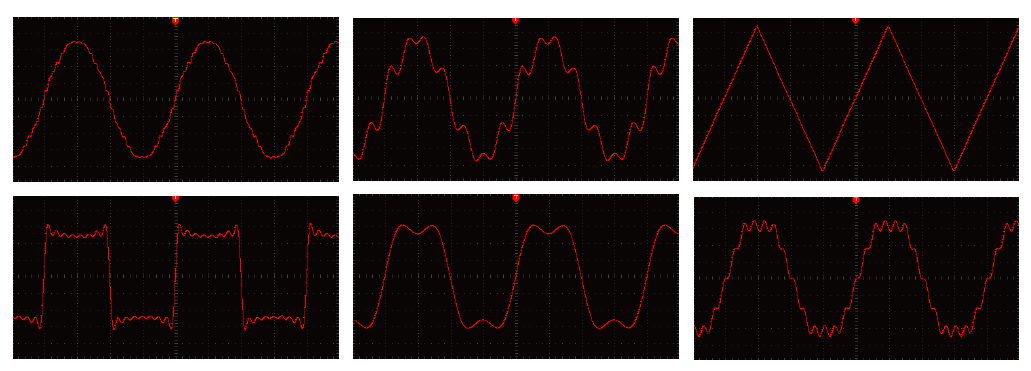

IT7800系列高压机型内建30 条谐波失真波形。
