规格参数
产品概要

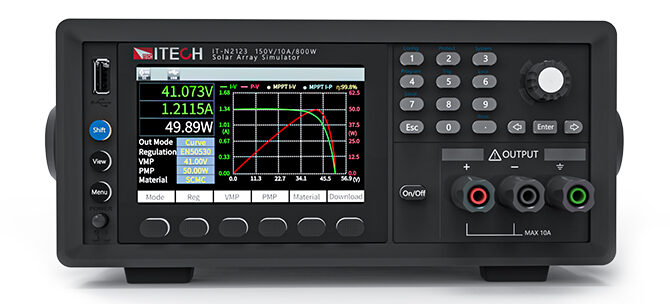

IT-N2100系列太阳能阵列模拟器是一款具有IV曲线快速变化的高性能直流电源，用于模拟各种太阳能电池板在不同环境（温 度、光照、阴影衰减、老化度）下的IV输出特性。可用于太阳能微逆变器、功率优化器、帆板电源阵列等测试验 证。该系列具备低纹波低噪声和高速MPPT跟踪速度，可多通道同步控制并具有高耐压拓扑结构。 产品型录 产品视频 操作视频 产品介绍 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT-N2121 | 80V | 25A | 800W | 1mV/1mA | ≤0.03%+15mV/≤0.05%+8mA | 内置USB/LAN/数字IO通讯接口 | 1/2 2U |
| IT-N2131 | 80V | 25A | 1500W | 1mV/1mA | ≤0.03%+15mV/≤0.05%+8mA | 内置USB/LAN/数字IO通讯接口 | 1/2 2U |
| IT-N2123 | 150V | 10A | 800W | 1mV/1mA | ≤0.03%+20mV/≤0.05%+5mA | 内置USB/LAN/数字IO通讯接口 | 1/2 2U |
| IT-N2133 | 150V | 10A | 1500W | 1mV/1mA | ≤0.03%+20mV/≤0.05%+5mA | 内置USB/LAN/数字IO通讯接口 | 1/2 2U |
*以上规格如有变动，恕不另行通知
产品特点
- 精确仿真硅、砷化镓及其他类型太阳能光伏板的IV特性输出
- 标配太阳能矩阵仿真软件，支持多通道控制
- 高速电流动态响应，支持微逆变器高速MPPT跟踪速度
- 高达1500VDC输出端共模耐压，支持待测物串联测试
- Fixed固定模式，输出阻抗可调，可模拟恒压恒流恒功率输出
- 超低电流纹波，高精度采样、编程及量测
- 可仿真不同温度及光照环境下的I-V曲线
- 内置EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5种法规动态模型测试，并生成报表
- 图形化操作界面，实时显示光伏逆变器的MPPT状态
- 动态list序列编程：100步 x20组数据
- 实时数据及曲线记录，方便进一步分析
- 仿真太阳能面板在云遮下的动静态I-V曲线
- Table模式支持4096个点的I-V曲线拟合
- 通过四点法设置Voc，Isc，Vmp，Imp，快速生成IV曲线
- 全面保护：OVP, OCP, OPP, OTP
- 小体积：1/22u单通道
- 4.3” LCD高清屏，面板及上位机软件操作易用
- 前后面板输出 *1 ，适应桌面及系统集成多种场合
- 标配LAN、USB、数字I/O通信接口，支持SCPI协议
- *1 前面板端子最大输出电流10A
产品功能与优势

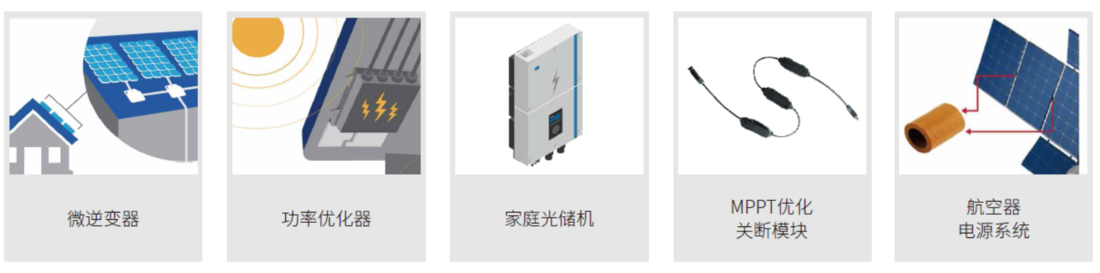

产品应用

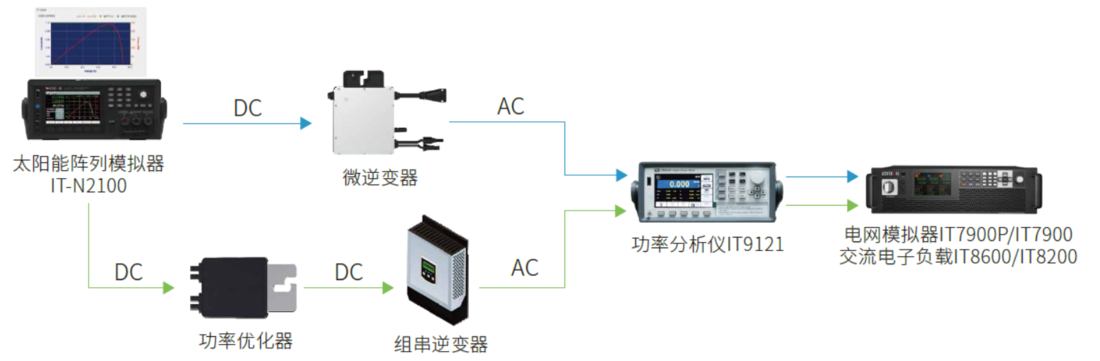

微逆变器、功率优化器的测试解决方案

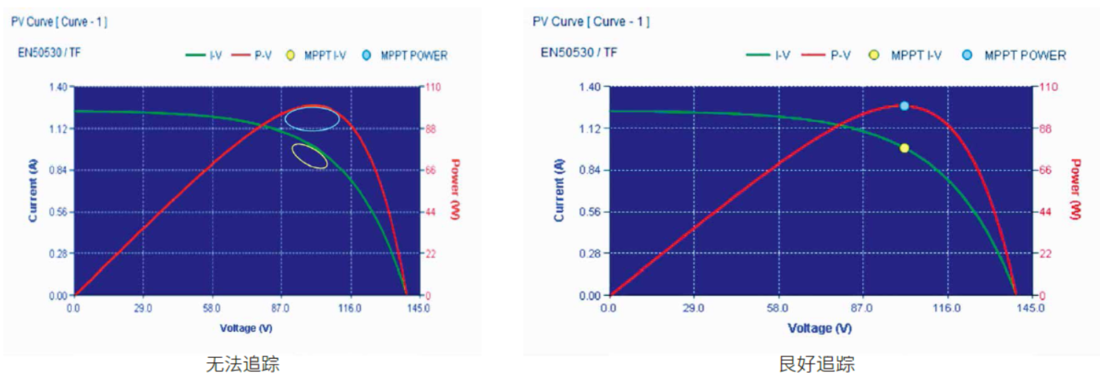

响应速度高
IT-N2100系列光伏模拟器电流环路速度可达500kHz，支持250Hz MPPT速度。其IV曲线由1024个数据点组成，并进行16bit的线性内插，平滑度极佳，贴近光伏阵列的真实输出。真实的光伏面板输出会严格按照其IV曲线。
当MPPT追踪频率上升后，普通的模拟器电源响应速度太慢，就会无法追踪IV曲线，测试结果的可信度存疑。IT-N2100系列光伏模拟器MPPT追踪频率较高的条件下，输出依然精确地符合预设的IV曲线。

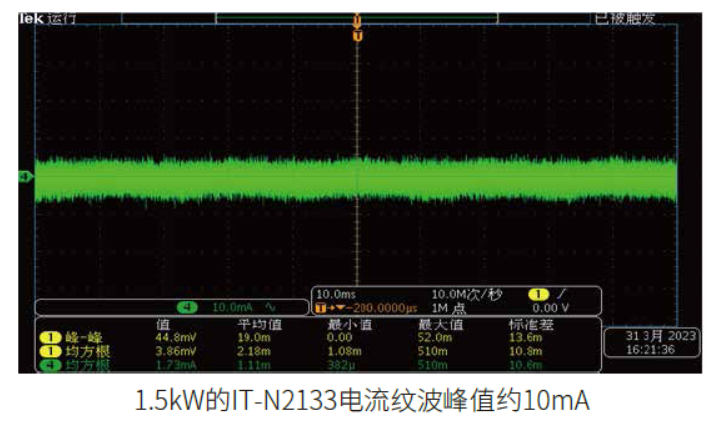

电流噪声低
光伏模拟器高的基频噪声会影响逆变器的MPPT追踪及电流采样精度。IT-N2100太阳能阵列模拟器产品的电流噪声低，信号纯净度高，保证了测试的精度。

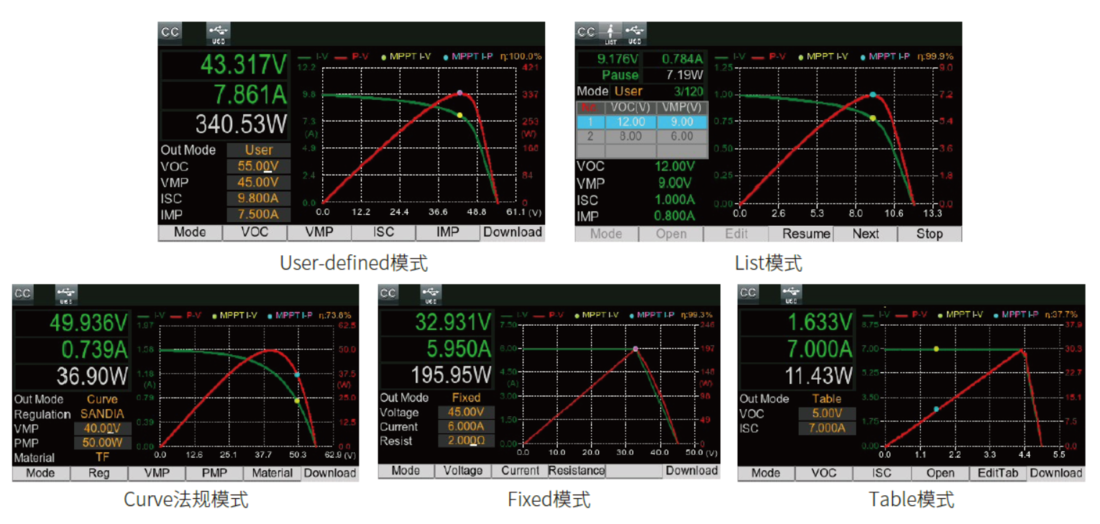

五种PV模型
IT-N2100太阳能阵列模拟器自带5种PV模型，客户可通过前面板操作，通过内建各国法规IV曲线模型、四点法、table描点法、fixed模式或list编程，模拟太阳能阵列IV曲线的输出，大屏图形化显示，实时查看微逆变器、功率优化器等待测物的MPPT跟踪状态。此外，模型亦可通过仪器面板U盘导入文件。当需要多台同步操作时，使用上位机软件太阳能矩阵模拟软件实现同步操作更方便。
