产品亮点

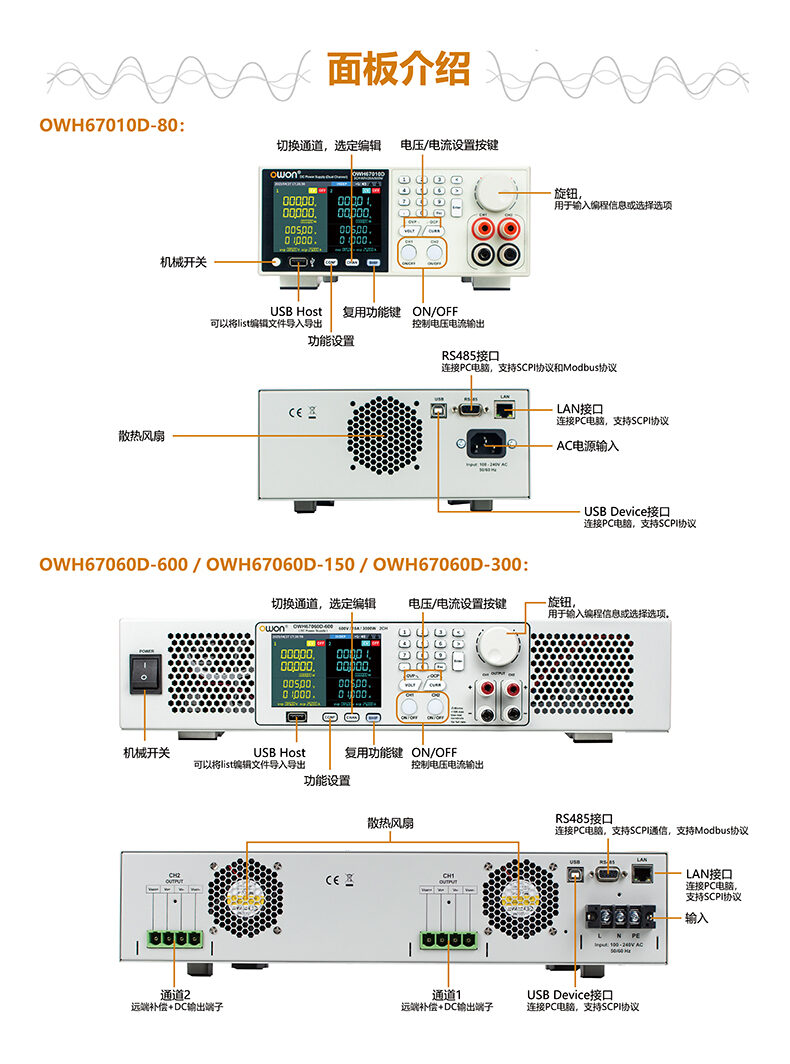

- 2U标准机柜尺寸，前后面板都可输出，适合机架式应用
- 产品恒功率输出范围:1000W/6000W
- 0.05%高精度输出与卓越稳定性，为精密实验、测试测量及工业制造等严苛应用提供可靠保障

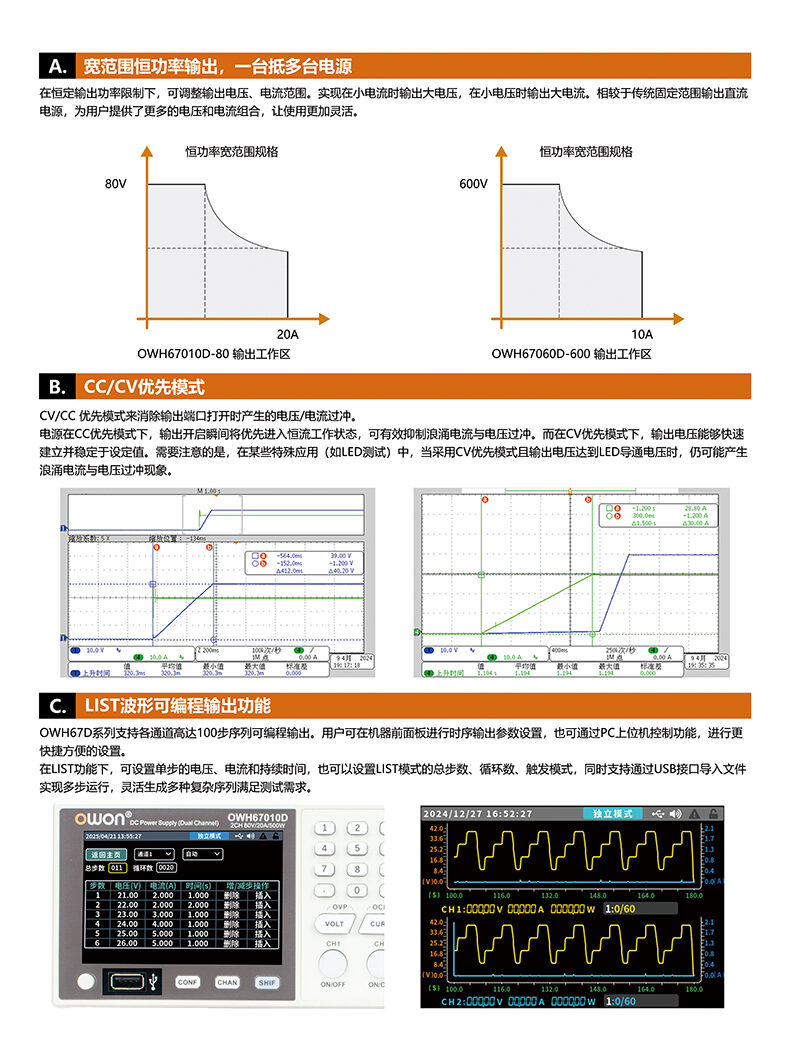

- 支持100步List波形可编程输出
- CC/CV优先可选，启动平稳不过冲，适配不同负载启动工况

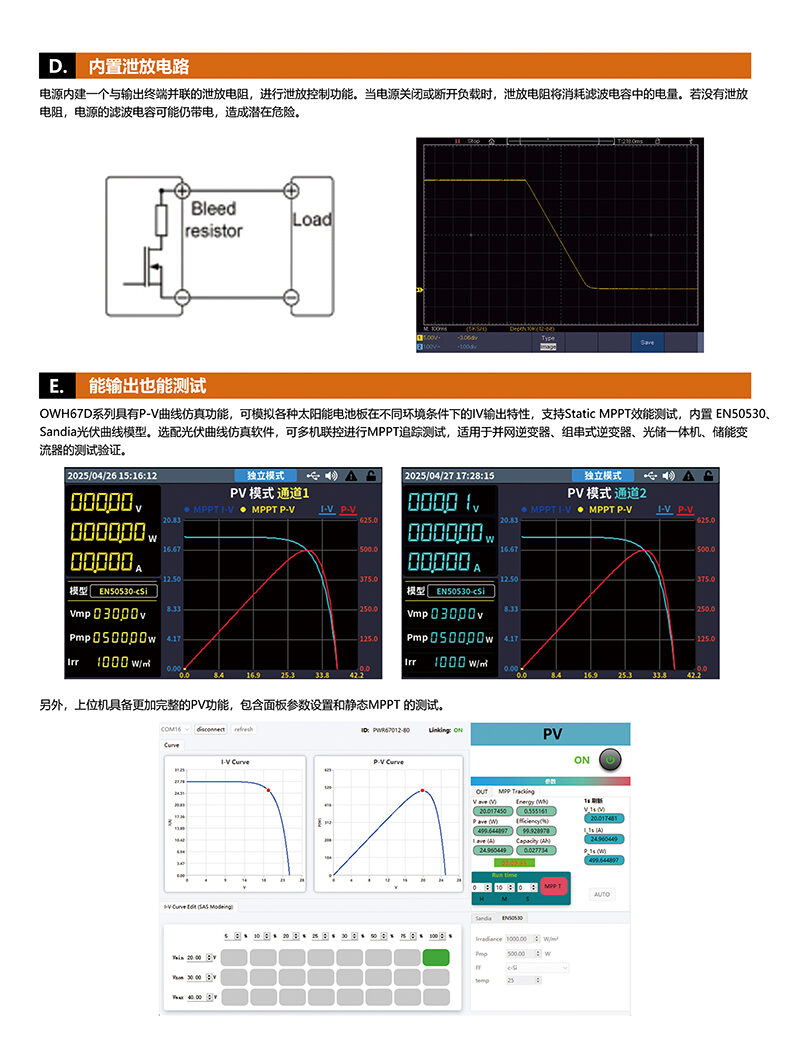

- 内置泄放电路，可在关机后快速释放输出残余电荷，彻底消除高压风险
- 配备USB、LAN、RS485接口，兼容SCPI与Modbus协议，可实时监控并灵活配置输出参数，轻松集成各类自动化系统。
- 支持光伏模拟器输出功能，内嵌EN50530，Sandia等PV标准曲线，可直接评估PV逆变器的MPPT效率(选配)
- 3.95英寸TFT显示屏，可实时直观地显示电压/电流的动态波形与参数，让电源状态监测更直观、更安全
产品介绍

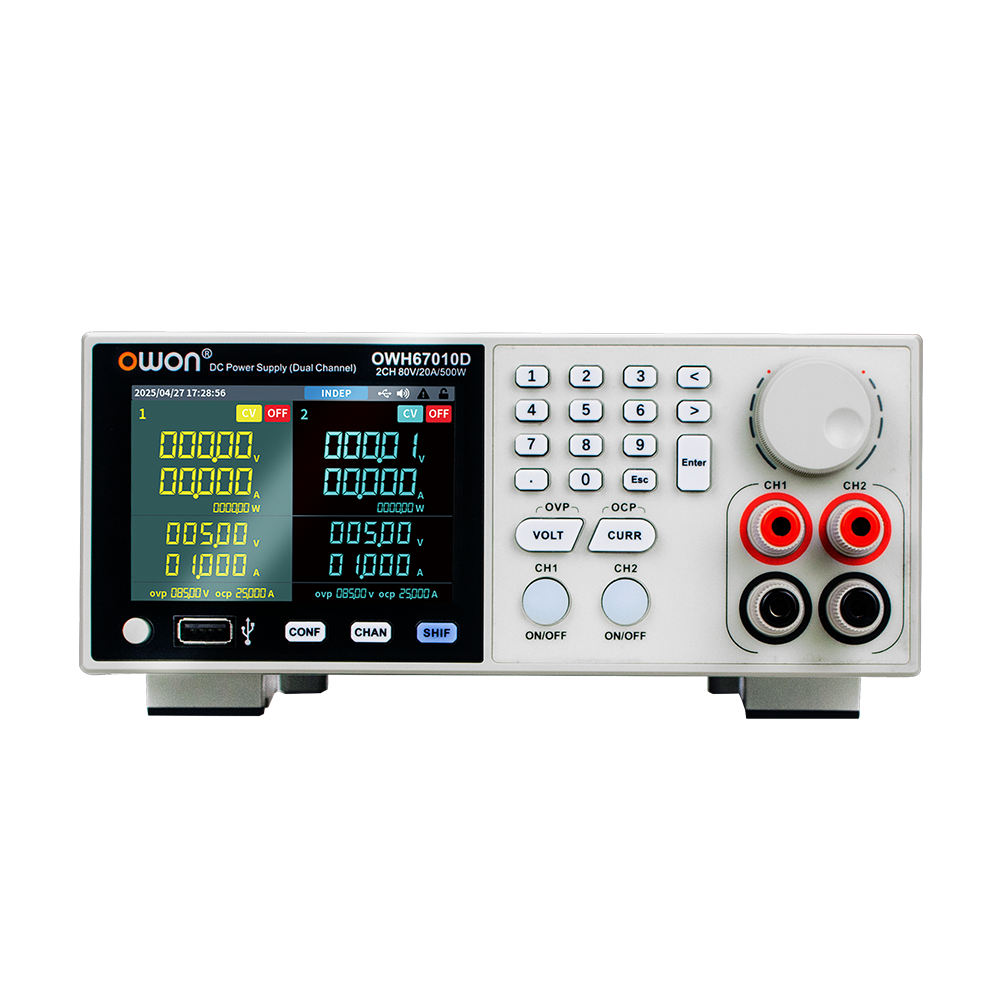

OWH67D系列是一款双通道大功率可编程直流电源，支持宽范围恒功率输出，该系列机型包括OWH67010D-80(80V/20A) .OWH67060D-600(600V/10A) 、OWH67060D-150 (150V/30A) 、OWH67060D-300(300V/15A)四种机型，最大输出功率分别为1000W和6000W，满足多种高压或大电流测试场景。

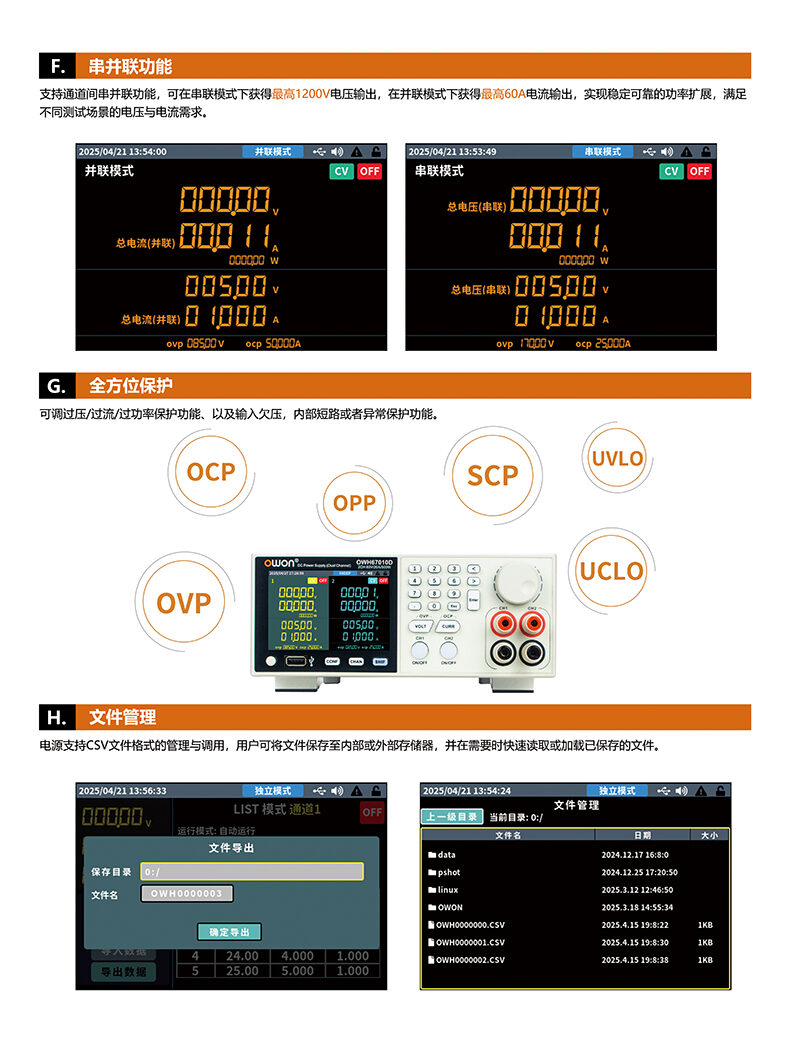

OWH67D系列可编程直流开关电源配备了3.95英寸彩色液晶屏，拥有友好的人机交互界面和优异的性能指标，设置最小分辨率为10mV/1mA, 0.05%高精度输出，支持CC/CV模式优先选择、List波形可编程输出功能，并内置泄放电路，具备可调过压、过流、过功率、输入欠压、内部短路等全方位保护。电源做到了能输出也能测试，支持光伏模拟器输出功能，内嵌EN50530，Sandia等光伏标准曲线，方便用户直接评估PV逆变器的MPPT效率。
该电源配备USB、LAN、RS485丰富接口，兼容SCPI与Modbus双协议，可实时监控并灵活配置输出参数，轻松集成自动化测试系统。该电源广泛应用于电源设计验证、实验室通用测试、汽车电子及新能源等多个专业领域。
技术参数
|
型号 |
OWH67010D-80 |
OWH67060D-150 |
OWH67060D-300 |
OWH67060D-600 |
|
|
通道数 |
2通道 |
||||
|
额定输出 (0℃-40℃) |
输出电压范围 |
0-80V；0-80V |
0 -150V；0 -150V |
0 -300V；0 -300V |
0-600V；0-600V |
|
输出电流范围 |
0-20A；0-20A |
0-30A；0-30A |
0-15A；0-15A |
0-10A；0-10A |
|
|
最大输出功率 |
1000W |
6000W |
6000W |
6000W |
|
|
供电 |
100V-240Vac；45Hz-65Hz |
||||
|
负载调整率 ±(％of Output+Offset) |
CV |
≤0.03% + 0.03%FS |
|||
|
CC |
≤0.03% + 0.05%FS |
||||
|
电源调整率 ±(％of Output+Offset) |
CV |
≤0.03% + 0.03%FS |
|||
|
CC |
≤0.03% + 0.05%FS |
||||
|
设置分辨率 |
10mV/1mA |
||||
|
回读分辨率 |
10mV/1mA |
||||
|
设定精度 |
电压 |
≤0.05% + 0.05%FS |
|||
|
电流 |
≤0.05% + 0.1%FS |
||||
|
回读精度 |
电压 |
≤0.05% + 0.05%FS |
|||
|
电流 |
≤0.05% + 0.1%FS |
||||
|
纹波和噪声(*) |
电压 |
≤50mVp-p |
≤150mVp-p |
≤250mVp-p |
≤500mVp-p |
|
电流 |
≤20mArms |
≤50mArms |
≤50mArms |
≤50mArms |
|
|
输出值温漂系数(0℃-40℃) |
100ppm/℃（电压）；200ppm/℃（电流） |
||||
|
回读值温漂系数 |
100ppm/℃（电压）；200ppm/℃（电流） |
||||
|
动态响应(10%-90% rated load) |
≤5.0ms |
||||
|
工作温度 |
0-40℃ |
||||
|
标准接口 |
USB/LAN/RS485 |
||||
|
显示 |
3.95英寸彩色液晶显示 |
||||
|
产品尺寸（宽*高*深mm) |
215.0 x 88.0 x 453.0 |
430.0 x 88.0 x 453.0 |
|||
|
重量 (kg) |
5 |
13 |
|||
标配附件
USB数据线
快速指南
电源线(1KW机型）
把手（选配）

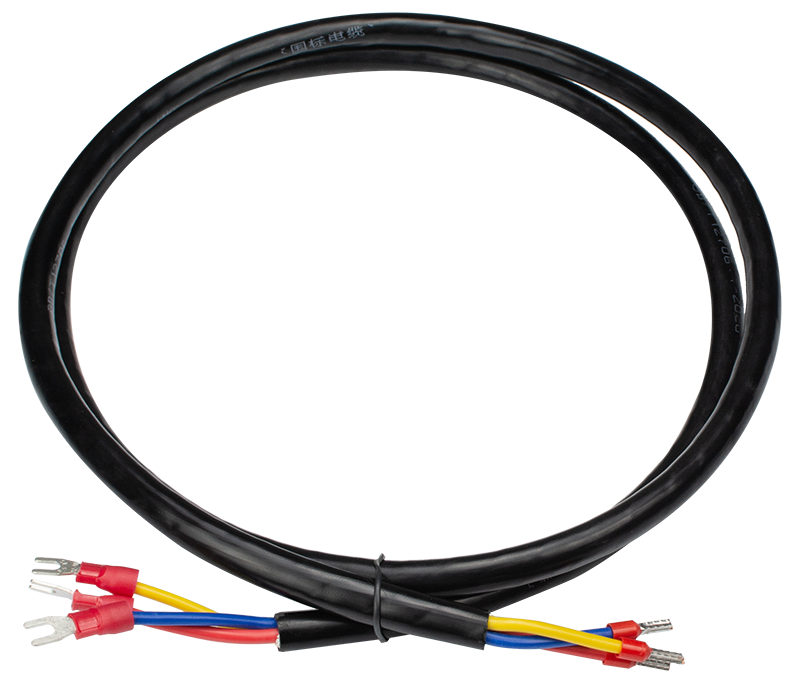

6000W电源线
接线端子保护罩

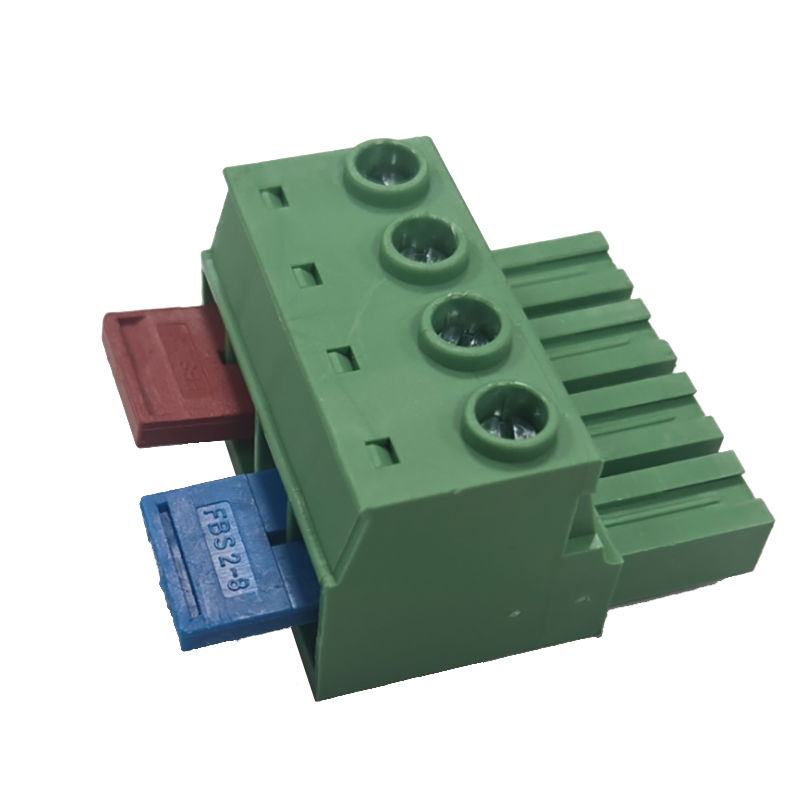

输出接线端子
