规格参数
产品概要

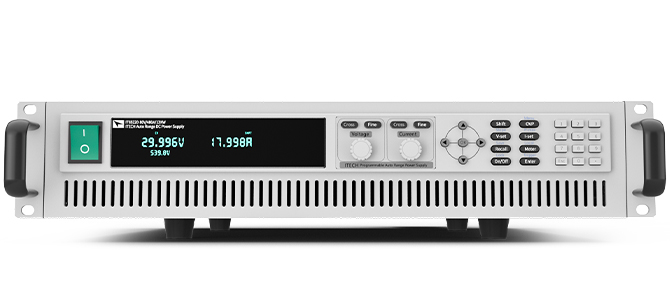

IT6500系列宽范围大功率直流电源提供给用户非常宽广的选择范围,全系列包含从800W到6kW,以及高达1000V、240A的输出范围,同时拥有超宽的电压、电流使用范围。不但有丰富测量功能、高速响应的IT6500C系列,同时也提供高性能、稳定输出的IT6500D系列,用户可以根据需求,轻松选择。其应用领域包括汽车、绿色能源、高速测试、大功率测试等多个方面,是一款功能丰富、性能优异、适用广泛的直流电源。 产品型录 产品视频 操作视频 产品介绍 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT6502D | 80V | 60A | 800W | 1mV/1mA | ≤0.02%+30mV/ ≤0.1%+0.1%FS | RS232/USB/RS485 | 1U |
| IT6512 | 80V | 60A | 1200W | 1mV/1mA | ≤0.02%+30mV/ ≤0.1%+0.1%FS | RS232/USB/RS485 | 1U |
| IT6512A | 80V | 60A | 1200W | 1mV/1mA | ≤0.02%+30mV/ ≤0.1%+0.1%FS | RS232/USB/RS485 | 1U |
| IT6513 | 150V | 30A | 1200W | 3mV/1mA | ≤0.05%+30mV ≤0.2%+0.1%FS | RS232/USB/RS485 | 1U |
| IT6513A | 150V | 30A | 1200W | 3mV/1mA | ≤0.05%+30mV ≤0.2%+0.1%FS | RS232/USB/RS485 | 1U |
| IT6512C | 80V | 120A | 1800W | 10mV/10mA | ≤0.05%+30mV ≤0.2%+120mA | USB/RS232/CAN/LAN | 2U |
| IT6512D | 80V | 120A | 1800W | 10mV/10mA | ≤0.05%+30mV ≤0.2%+120mA | USB/RS232/CAN/LAN | 2U |
| IT6513C | 200V | 60A | 1800W | 10mV/10mA | ≤0.05%+100mV ≤0.2%+60mA | USB/RS232/CAN/LAN | 2U |
| IT6513D | 200V | 60A | 1800W | 10mV/10mA | ≤0.05%+100mV ≤0.2%+60mA | USB/RS232/CAN/LAN | 2U |
| IT6514C | 360V | 30A | 1800W | 10mV/10mA | ≤0.05%+135mV ≤0.2%+30mA | USB/RS232/CAN/LAN | 2U |
| IT6514D | 360V | 30A | 1800W | 10mV/10mA | ≤0.05%+135mV ≤0.2%+30mA | USB/RS232/CAN/LAN | 2U |
| IT6515C | 500V | 20A | 1800W | 100mV/10mA | ≤0.05%+200mV ≤0.2%+20mA | USB/RS232/CAN/LAN | 2U |
| IT6515D | 500V | 20A | 1800W | 100mV/10mA | ≤0.05%+200mV ≤0.2%+20mA | USB/RS232/CAN/LAN | 2U |
| IT6516C | 750V | 15A | 1800W | 100mV/1mA | ≤0.05%+300mV ≤0.2%+15mA | USB/RS232/CAN/LAN | 2U |
| IT6516D | 750V | 15A | 1800W | 100mV/1mA | ≤0.05%+300mV ≤0.2%+15mA | USB/RS232/CAN/LAN | 2U |
| IT6517C | 1000V | 10A | 1800W | 100mV/1mA | ≤0.05%+375mV ≤0.2%+10mA | USB/RS232/CAN/LAN | 2U |
| IT6517D | 1000V | 10A | 1800W | 100mV/1mA | ≤0.05%+375mV ≤0.2%+10mA | USB/RS232/CAN/LAN | 2U |
| IT6522C | 80V | 120A | 3kW | 10mV/10mA | ≤0.05%+30mV ≤0.2%+120mA | USB/RS232/CAN/LAN | 2U |
| IT6522D | 80V | 120A | 3kW | 10mV/10mA | ≤0.05%+30mV ≤0.2%+120mA | USB/RS232/CAN/LAN | 2U |
| IT6523C | 200V | 60A | 3kW | 10mV/10mA | ≤0.05%+100mV ≤0.2%+60mA | USB/RS232/CAN/LAN | 2U |
| IT6523D | 200V | 60A | 3kW | 10mV/10mA | ≤0.05%+100mV ≤0.2%+60mA | USB/RS232/CAN/LAN | 2U |
| IT6524C | 360V | 30A | 3kW | 10mV/10mA | ≤0.05%+135mV ≤0.2%+30mA | USB/RS232/CAN/LAN | 2U |
| IT6524D | 360V | 30A | 3kW | 10mV/10mA | ≤0.05%+135mV ≤0.2%+30mA | USB/RS232/CAN/LAN | 2U |
| IT6525C | 500V | 20A | 3kW | 100mV/10mA | ≤0.05%+200mV ≤0.2%+20mA | USB/RS232/CAN/LAN | 2U |
| IT6525D | 500V | 20A | 3kW | 100mV/10mA | ≤0.05%+200mV ≤0.2%+20mA | USB/RS232/CAN/LAN | 2U |
| IT6526C | 750V | 15A | 3kW | 100mV/10mA | ≤0.05%+300mV ≤0.2%+15mA | USB/RS232/CAN/LAN | 2U |
| IT6526D | 750V | 15A | 3kW | 100mV/10mA | ≤0.05%+300mV ≤0.2%+15mA | USB/RS232/CAN/LAN | 2U |
| IT6527C | 1000V | 10A | 3kW | 100mV/1mA | ≤0.05%+375mV ≤0.2%+10mA | USB/RS232/CAN/LAN | 2U |
| IT6527D | 1000V | 10A | 3kW | 100mV/1mA | ≤0.05%+375mV ≤0.2%+10mA | USB/RS232/CAN/LAN | 2U |
| IT6532C | 80V | 240A | 6kW | 10mV/10mA | ≤0.05%+30mV ≤0.2%+240mA | USB/RS232/CAN/LAN | 4U |
| IT6532D | 80V | 240A | 6kW | 10mV/10mA | ≤0.05%+30mV ≤0.2%+240mA | USB/RS232/CAN/LAN | 4U |
| IT6533C | 200V | 120A | 6kW | 10mV/10mA | ≤0.05%+100mV ≤0.2%+120mA | USB/RS232/CAN/LAN | 4U |
| IT6533D | 200V | 120A | 6kW | 10mV/10mA | ≤0.05%+100mV ≤0.2%+120mA | USB/RS232/CAN/LAN | 4U |
| IT6534C | 360V | 60A | 6kW | 10mV/10mA | ≤0.05%+135mV ≤0.2%+60mA | USB/RS232/CAN/LAN | 4U |
| IT6534D | 360V | 60A | 6kW | 10mV/10mA | ≤0.05%+135mV ≤0.2%+60mA | USB/RS232/CAN/LAN | 4U |
| IT6535C | 500V | 40A | 6kW | 100mV/10mA | ≤0.05%+200mV ≤0.2%+40mA | USB/RS232/CAN/LAN | 4U |
| IT6535D | 500V | 40A | 6kW | 100mV/10mA | ≤0.05%+200mV ≤0.2%+40mA | USB/RS232/CAN/LAN | 4U |
| IT6536C | 750V | 30A | 6kW | 100mV/10mA | ≤0.05%+300mV ≤0.2%+30mA | USB/RS232/CAN/LAN | 4U |
| IT6536D | 750V | 30A | 6kW | 100mV/10mA | ≤0.05%+300mV ≤0.2%+30mA | USB/RS232/CAN/LAN | 4U |
| IT6537C | 1000V | 20A | 6kW | 100mV/1mA | ≤0.05%+375mV ≤0.2%+20mA | USB/RS232/CAN/LAN | 4U |
| IT6537D | 1000V | 20A | 6kW | 100mV/1mA | ≤0.05%+375mV ≤0.2%+20mA | USB/RS232/CAN/LAN | 4U |
*以上规格如有变动,恕不另行通知
产品特点
- 主从模式支持并联,主动均流,扩展高达30kW输出能力
- 支持各种模式(CV/CC/CP),边沿独立设定,上升和下降时间可调
- 内置DIN40839、ISO-16750-2、SAEJ1113-11、LV124和ISO21848标准汽车功率网用电压曲线*2
- 支持太阳能电池板I-V曲线模拟功能 *3
- 支持LIST序列文件
- 支持输出阻抗设定功能 *1
- 低涟波和低噪音
- 高分辨率及精度
- 支持源OVP/OCP/OPP/OTP,Vsense反接保护,掉电及输入欠压保护
- 远端量测功能
- 模拟量控制接口
- 内置USB/RS232/CAN/LAN 通讯接口
- *1 限IT6500C系列具备此功能
- *2 限IT6500C系列具备此功能,IT6512、IT6513内置DIN40839、ISO-16750-2
- *3 限IT6500C系列
- 选配SAS1000软件
产品功能与优势

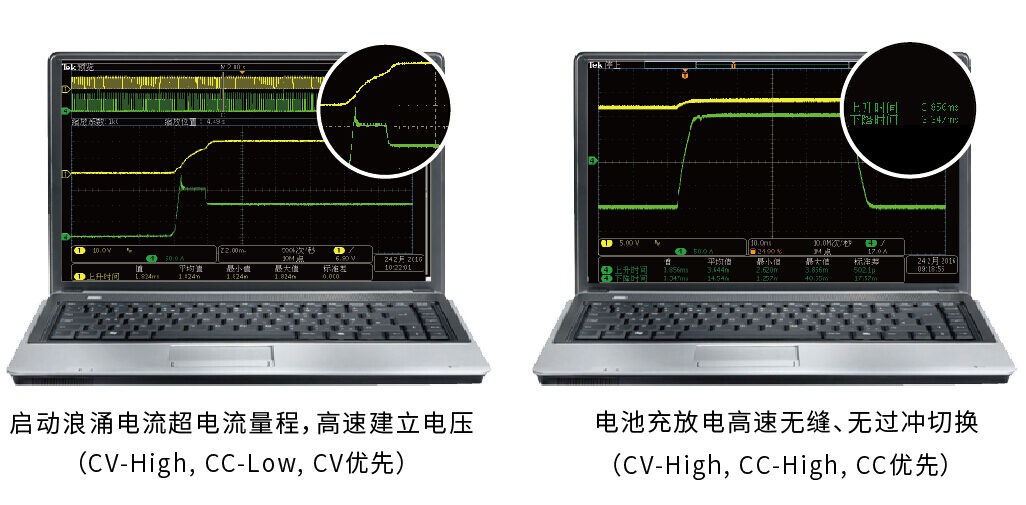

CC&CV优先权功能
IT6500C提出CV/CC优先权概念,可帮助用户解决长期测试应用中的各种严苛问题,使需求电源高速或者无过冲等应用,变得更加灵活。用户可以选择CV/CC环路的响应速度以及环路工作模式,来决定输出是电压高速模式还是电流无过冲模式,适用于诸如大功率集成电路的测试、充放电测试和汽车电子的电源瞬变仿真和表征等。

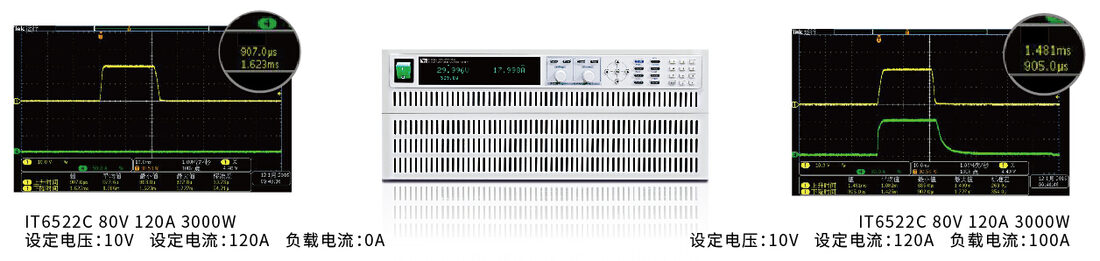

IT6500C/D系列每一款机型,不管是单机还是并机均具有相同的边沿建立时间。以IT6522C为例:
1) 在电压30V以内,0-90%带载情况下,上升、下降时间<3ms

2) 在满电压时,空载下降时间(不搭配功率耗散器)<30ms,(搭配功率耗散器)<5ms
3) 动态响应时间<3ms;
无论是在电源还是负载模式下,IT6500都具有可调的上升沿和下降沿,各种模式下(源CV、CC、CP,载CC、CP)均支持设置上升、下降时间,设定范围为1ms-24h。
