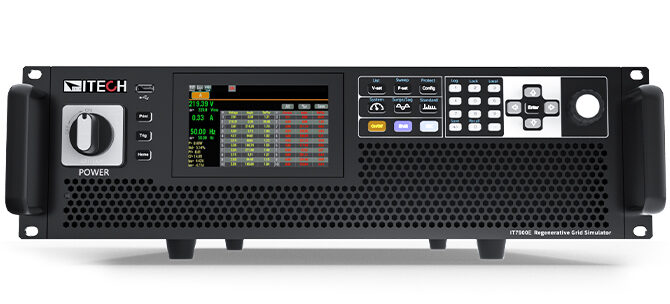

IT7900E系列 回馈式电网模拟器
型号：IT7921E-350-105 / IT7942E-350-210 / IT7963E-350-315 / IT7984E-350-420 / IT79105E-350-525 / IT79126E-350-630 / IT79147E-350-735 / IT79168E-350-840 / IT79189E-350-945 / IT79210E-350-1050 / IT79231E-350-1155
用途场景
规格参数
产品概要
IT7900E系列产品代表了新一代的可编程、全四象限电网模拟器，同时还可作为四象限功率放大器，适用于各类并网产品的测试，例如PCS、储能系统、微电网、BOBC（V2X）以及电力相关硬体回路模拟（PHiL）等。采用碳化硅（SiC）技术，内置RLC可编程功能，适用于 IEEE 1547 和 UL 1741 等相关并网测试需求。IT7900E系列具备能量回收功能，提供100%电流吸收能力，并经由设备回馈到电网，节省了用电和散热成本。 IT7900E系列回馈式电网模拟器采用高功率密度设计，在3U的体积内功率可达21kVA，电压可达350V L-N。通过主从并机，可轻松扩展功率至1MVA以上。丰富的操作模式满足用户单相、三相、反相的测试需求，反相模式下电压可扩展至200%额定电压。强大的任意波形编辑功能可模拟各种电网扰动波形，是测试和研发实验室的理想选择。 产品型录 产品视频 操作视频 产品介绍 产品介绍视频2 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT7921E-350-105 | 350 V | 105 A | 21 kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 3U |
| IT7942E-350-210 | 350 V | 210 A | 42 kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 6U |
| IT7963E-350-315 | 350 V | 315 A | 63 kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 15U |
| IT7984E-350-420 | 350 V | 420 A | 84 kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 27U |
| IT79105E-350-525 | 350 V | 525 A | 105 kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 27U |
| IT79126E-350-630 | 350 V | 630 A | 126 kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | 27U |
| IT79147E-350-735 | 350 V | 735 A | 147kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | |
| IT79168E-350-840 | 350 V | 840 A | 168kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | |
| IT79189E-350-945 | 350 V | 945 A | 189kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | |
| IT79210E-350-1050 | 350 V | 1050 A | 210kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 | |
| IT79231E-350-1155 | 350 V | 1155 A | 231kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS | USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 |
*以上规格如有变动，恕不另行通知
产品特点
- Highlighted Features
- 采用碳化硅(SiC)技术
- 高功率密度设计，3U可达21kVA
- 16Hz~150Hz
- 可作能馈式电网模拟器，全四象限AC/DC源 恒压、恒流、恒功率三种工作模式 可实现AC/DC/AC+DC/DC+AC四种输出模式 灵活的工作模式：单相、三相、反相 可编程输出阻抗，模拟电力线路阻抗 满足低电压穿越，相位跳变，频率变动、谐波注入等并网法规测试 满足 IEC61000-4-11/4-13/4-14/-17/4-28/4-29 等法规波形测试
- Feat ures
- 电压规格：350/700/1050 VL-N *2 主从均流，并机可达1MVA+ 触摸屏设计，内置单/三相交流功率表及数字示波功能 高速高精度，电流精度高达0.1%+0.2%FS 电压输出波形：正弦波，三角波，方波，锯齿波，梯形波，clip-sine，THD，自定义波形 谐波/间谐波波形合成 LIST/SWEEP/Surge&Sag模式，模拟真实的电网扰动情况 高达50次的谐波模拟和分析功能，内置IEC61000-3-2/3-12等测试法规 *1 相位角可设 前置USB接口，支持数据和波形的导入导出 自带Relay Ctrl继电器控制输出功能，可实现待测物与电网模拟器之间的电气隔离 内置USB/CAN/LXI compliant LAN int erface/Digital IO，选配GPIB/RS232&模拟量 支持CANopen、Modbus、LXI、SCPI等多种通讯协议 *1 电压/电流谐波分析，电压谐波模拟 *2 请参考IT7900 高压系列
产品功能与优势
回馈、全四象限电网模拟器
IT7900E系列代表了全新一代的可编程，全四象限电网模拟器，具备100%额定电流source和sink能力，并提供能量回馈功能。待测物在测试中所产生的能量可以完全经由IT7900E设备回收后厂内直接利用，而非以热能的形式消耗掉，为用户提供“绿色节能”的解决方案。适用于测试并网型且向电网注入能量的产品，例如并网/离网光伏逆变器的频率变化，电压瞬变和直流注入等测试。
主从并联，功率范围达1MVA+当用户有更大功率需求时，可以使用IT7900E系列的主从并联功能，提高输出电流、功率能力。IT7900E系列并联达1MVA+以上，无需拆装机柜即可简易并机。IT7900E系列具备主从并机均流功能且自带同步ON/OFF输入输出信号，保证了并机的同步性。并机后不但保留所有功能，且精 度也不会有任何损失。让电源系统的搭建更快速、更弹性、更节约，无论是单机测试还是系统搭建，都可以轻松满足。
触屏设计，内置示波功能
IT7900E系列配备了全新的触摸屏设计，简洁直观的UI界面，配合键盘旋钮设计可以让用户直接、快速地进行模式设定和波形编辑等操作。内置数字示波器功能采集电压和电流的时域信号，相位关系以及执行波形触发等功能。 示波采样率高达10us，最多可同时显示6条示波曲线，用户无需示波器就可以进行瞬时分析，并及时进行保存。
内建丰富的波形库
除了基础正弦波，IT7900E系列提供多种内置的交流波形，例如三角波，锯齿波，方波，梯形波和削幅波。用户可通过菜单调用并在LCD屏幕上显示出选择的波形。结合设备的序列编程功能，可组合不同波形的连续输出，以应对复杂的电力电子扰动测试。
