产品概要

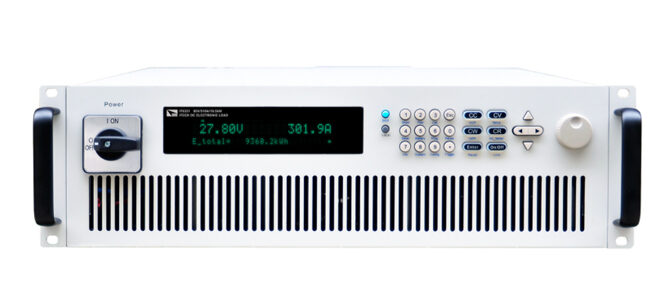

IT8300系列能量回馈式直流电子负载既能模拟各种负载特性，又能将电能回馈电网，不但节省了用电和散热成本，同时也符合节能环保的需求。 3U 体积内可提供高达 10.5kW 的功率吸收，通过主从并联和均流功能，可将功率扩展至 105kW 或以上。 IT8300 系列可以自动检测电网状态、累计并网电量、提供孤岛保护功能，电池测试功能、动态带载模式以及 LIST 功能。内置 LAN/USB/RS232/RS485/CAN 通信接口，特别适用于大功率电源、蓄电池、光伏电池、电动汽车、储能系统等测试领域。 已停产，替代产品IT8000系列 回馈式直流电子负载 https://www.itech.sh/cn/product/dc-electronic-load/IT8000.html 产品型录 产品视频 操作视频 产品介绍 应用资料 用户手册
产品型号
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
|---|---|---|---|---|---|---|---|
| IT8311 | 80V | 170A | 3.5KW | 100mA/10mV | <0.4% Imax/<0.3% Umax | RS232/USB/RS485/CAN/LAN | 3U |
| IT8321 | 80V | 340A | 7KW | 100mA/10mV | <0.4% Imax/<0.3% Umax | RS232/USB/RS485/CAN/LAN | 3U |
| IT8331 | 80V | 510A | 10.5KW | 100mA/10mV | <0.4% Imax/<0.3% Umax | RS232/USB/RS485/CAN/LAN | 3U |
| IT8341 | 80V | 1020A | 21KW | 100mA/10mV | <0.4% Imax/<0.3% Umax | RS232/USB/RS485/CAN/LAN | 6U |
| IT8351 | 80V | 1530A | 31.5KW | 100mA/10mV | <0.4% Imax/<0.3% Umax | RS232/USB/RS485/CAN/LAN | 15U |
| IT8361 | 80V | 2040A | 42KW | 100mA/10mV | <0.4% Imax/<0.3% Umax | RS232/USB/RS485/CAN/LAN | 15U |
| IT8371 | 80V | 2550A | 52.5KW | 100mA/10mV | <0.4% Imax/<0.3% Umax | RS232/USB/RS485/CAN/LAN | 27U |
| IT8381 | 80V | 3060A | 63KW | 100mA/10mV | <0.4% Imax/<0.3% Umax | RS232/USB/RS485/CAN/LAN | 27U |
| IT8391 | 80V | 3570A | 73.5KW | 100mA/10mV | <0.4% Imax/<0.3% Umax | RS232/USB/RS485/CAN/LAN | 27U |
*以上规格如有变动，恕不另行通知
产品特点
- 电压范围：80V
- 单机输入电流高达3570A
- 单机输入功率高达73.5kW
- 主从并联，主动均流，可扩展至105kW或以上 *1
- 能量回收效率可近95% *3
- 3U体积高功率密度可达10.5kW
- 并网电量累计功能
- 电网状态自动检测，实现可靠并网功能、孤岛保护功能；
- 四种放电工作模式：CC/CV/CR/CP
- 动态带载模式
- 电池测试功能、自动测试功能，短路功能测试
- 可测量显示多项参数：Vdc、Idc、Pdc、Vac、Pac、Fac、Wac
- 具有预充电功能，防止直流加载电流过冲
- 多种保护功能：OVP/OCP/OPP/OTP和电网故障保护、故障存储；
- 标配LAN/USB/RS232/RS485/CAN通信接口，支持SCPI协议
- *1 更大功率需求请咨询ITECH
- *3 回馈的电能是为厂内电能再利用，非公共电网
产品功能与优势
♦ 各种电池（铅蓄电池、锂电池、动力电池组、储能电池）的放电测试
♦ 自然能源（太阳能电池阵列、风能发电）的虚拟负载的测试
♦ AC/DC、DC/DC转换器的老化寿命测试
♦ 汽车高压（如36V、42V）电动机、保险丝、继电器的老化测试和小型电机的测试
♦ 自带大容量电池的机械系统（如无人搬运车、护理电动椅等）的安全性测试
♦ 大型直流电源如地面电源的测试
♦ 燃料电池或电池堆的评价测试
♦ 电力电子设备的检测与老化

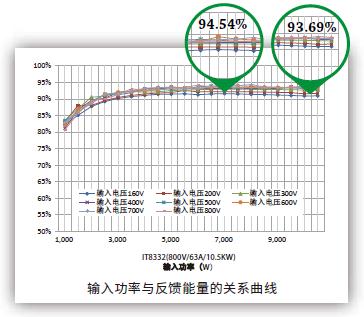

能量回收效率可近95%
IT8300系列能量回馈式直流电子负载不同于能量消耗型的普通电子负载，其最主要的特点是提供能量回收功能，可以回收电能然后厂内直接利用，而非以热能的形式消耗掉。其转换效率可接近95%，不但大大降低了用户的用电成本，同时也避免使用空调或昂贵的制冷系统，减少噪音。
电量累积，节能效果一目了然

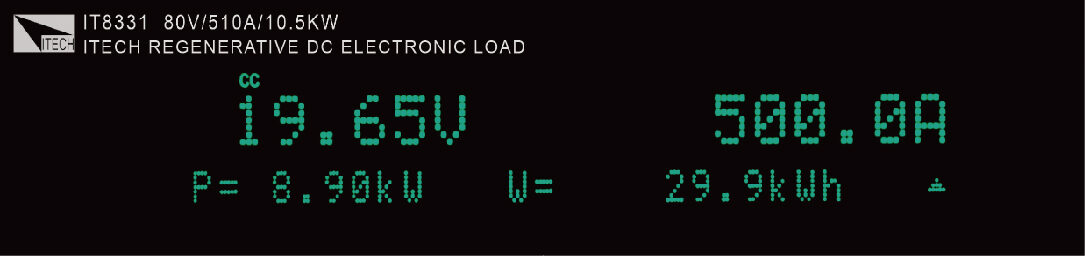

IT8300系列利用电力电子变换技术在完成测试功率实验的前提下，将被测电源的输出能量循环再生利用。通过内部高速电压、电流的采样，用户可以在仪器面板中直接查看当前的电能参数，包括每相的电压、频率和功率。还可以查看总功率、当前回馈总电量和历史回馈总电量，节能效果一目了然。断电重新开机后，IT8300系列可在上一次关机前的电量基础上继续累积。
高功率密度

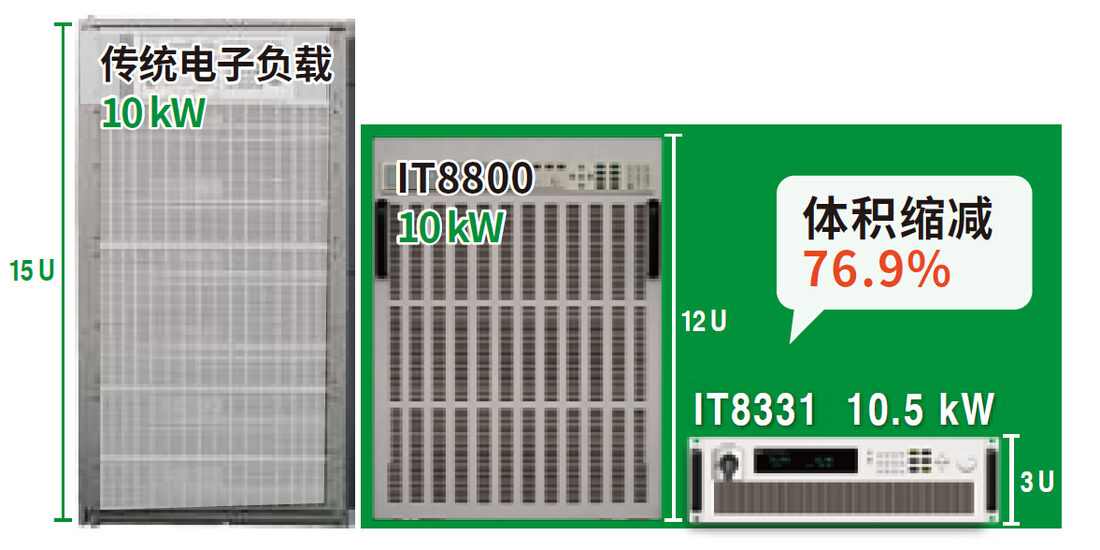

普通的能耗性电子负载不仅耗能耗电，本身的体积和重量也非常大。10kW的能耗型负载体积至少要12U，不但搬运困难，成本较高。IT8300系列采用高功率密度设计，3U体积内可提供高达10.5kW的功率吸收。同样的输出功率，体积减少了76.9%。

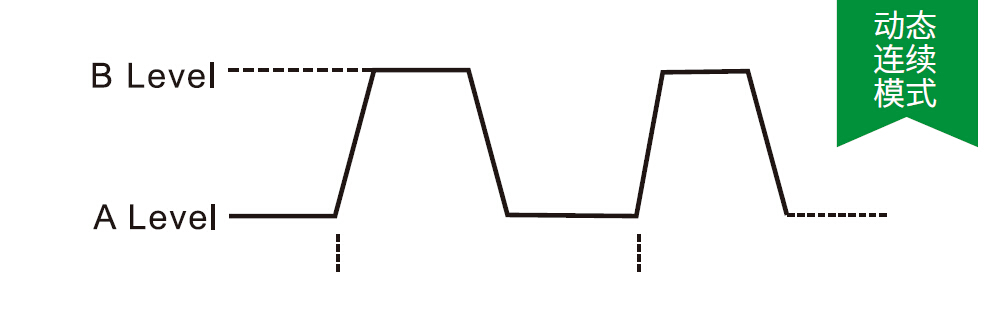

IT8300系列在 CC 模式下可以进行动态测试功能，根据设定规则使电子负载在两种设定参数间切换，用来测试电源的动态特性，查看电源在拉载电流阶跃变化时自身稳定的能力。动态测试模式可分为连续模式，脉冲模式及翻转模式。

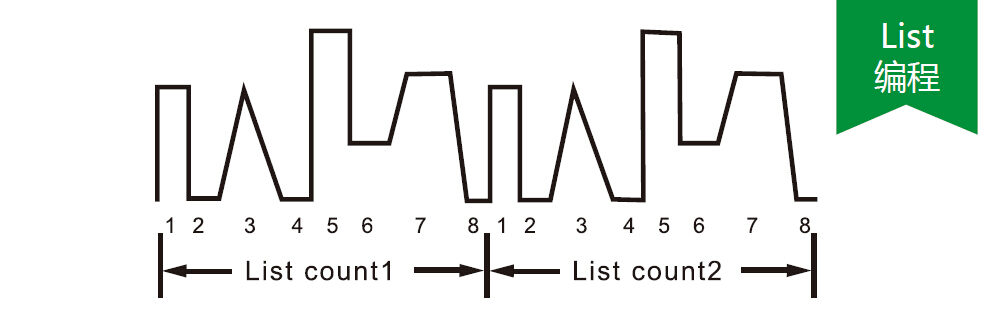

IT8300系列的List 模式可以准确高速的完成复杂的任意电流变化模式，并且与内部或者外部信号同步，完成多准位带载的测试，帮客户大大的节约成本。通过编辑每一步的步值、脉宽和斜率，可以生成多种复杂序列，让用户完成各种带载波形的测试。并且在CC模式下，IT8300系列可设定上升、下降沿速度。
