用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 7600A | 前投式投影机自动测试系统 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| Project Board | 投影板100吋，60吋，25吋 投影比例：固定式 - 4:3 / 16:9 / 16:10, 3合1; - 4:3 / 16:9 / 16:10 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 71507 | 色彩照度计 (13支) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 71508 | 照度计 (16支) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A760020 | RS232转UART界面网桥 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A766006 | USB转I2C界面网桥 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| LCD | LCD 液晶屏幕 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| VPG | Chroma系列视频信讯号产生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品特色
- 0.001 Lux超低照度显示范围
- 符合ANSI-1997, JBMIA, IEC & SJ/T等投影机测试标准规范
- 29个色照度计同时量测，量测速度快
- 整合视频讯号产生器，用户单按「量测」键一次即可完成所有量测动作
- 使用之色彩照度传感器为近似CIE 1931配色函数并经余弦校正之标准传感器
- 提供用户自行校正功能，方便系统维护并有效降低日后校正成本
- 所有测试设定皆可分别存盘以方便生产换线使用
- 预检功能提供用户自行编辑测试项目内容，方便ANSI规范外测试项目之进行
- 整合自动白平衡调整功能
- 快速自动选择最高亮度并符合色度规格的DC-index功能
- 完整之测试项目提供：
- ANSI Lumens, Light Uniformity, Color Uniformity, Contrast Ratio与Correlated Color Temperature
- 高准确性量测值：
- Y: ±2%±1 digit
- x, y: ±0.002
- 稳定之量测再现性：
- Y: ±0.5%±1 digit
- x, y: ±0.0005
- 光学校正追溯美国NIST标准
- 提供用户权力控制设定功能，方便系统之使用管理
产品介绍

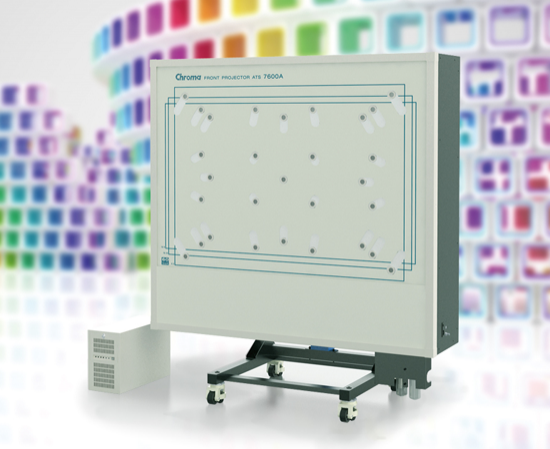

Chroma 7600A 前投式投影机自动测试系统是依循美国国家标准协会（American National Standard Institute, ANSI）所规范的投影机测试标准ANSI/NAPM IT 7.228-1997、日本办公机械与信息产业协会所规范的投影机测试标准 JBMIA-ISO21118(2005.8)、美国国际电工协会 (International Electrotechnical Commission.IEC) 所规范的投影机测试标准IEC61947-1 (2002) 及中华人民共和国工业和信息化部所规范的SJ/T 11340- 2006 (2007.1.1) 液晶前投影机通用规范等各种测试标准所开发之自动化测试系统。本系统使用之色彩照度计，系采先进的微处理器及精密光电组件研发而成，其搭配滤镜近似CIE 1931配色函数 (Color Matching Function)，并经余弦校正 (Cosine Correction)，对LCD、DLP及LCOS等各式前投式投影机均可提供快速且精确之亮度与色彩表现能力的量测及质量判断。
Chroma 7600A控制软件，为建构于窗口操作系统之图形化操作程序，其完整、易学、易了解的操作接口设计可有效提升生产业者的测试效率、降低测试及人工成本。该系统整合了Chroma 视频信号产生器，用户只需单按「量测」键一 次，很短时间内即可完成所有ANSI-1997量测项目及允收判断并存档，且为满足使用者各式不同的需求，Chroma 7600A亦提供了多种测试项目，包含ANSI Lumens, Light Uniformity, Color Uniformity, Contrast Ratio与 Correlated Color Temperature等量测项目供用户选择，并提供弹性化的公式编辑精灵供使用者编辑所需的计算公式，搭配其软件设计中之”预检”功能区，则提供了使用者可实时观看所有量测点读值的功能，可用于整合ANSI测试前所需如收敛度、灰阶的测试，并方便VR调整，在校正方面，Chroma 7600A提供的用户自校功能，使系统维护更加便利并可有效降低日后校正成本。
当光色度之表现能力已成为影响前投式投影机产品价值之重要因素时，色彩判定必须更具标准及测试基准，且随着市场对于重量轻、体积小、高亮度、高分辨率之大尺寸微型投影显示器需求的增加，前投式投影机势必在未来的显示器市场中占有一席之地，是以产品质量的一致性、生产效率的提升与成本的降低将为各家厂商建立竞争优势之所在，Chroma 7600A性能之卓越表现，将是前投式投影机产业之相关设计工程师与生产厂商，最具经济效益的测试工具选择。

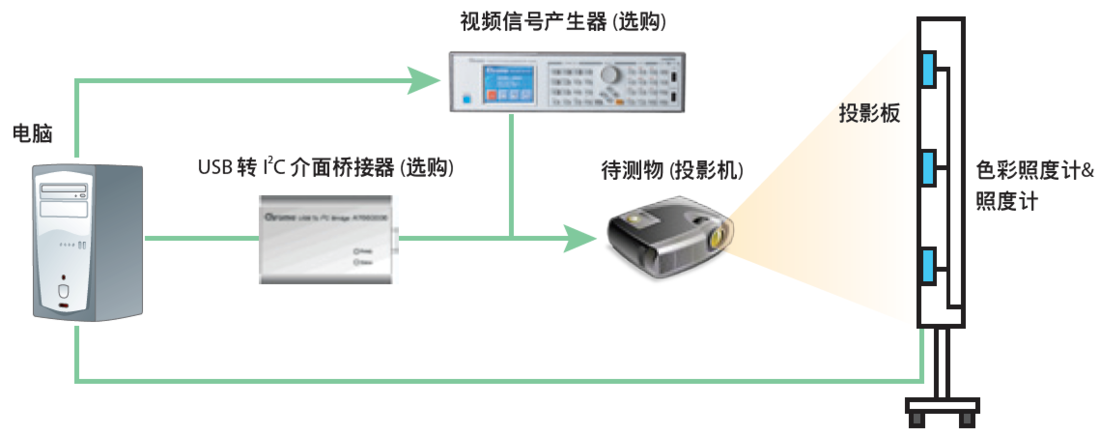

系统架构
型号规格
| 型号 | 规格说明 |
|---|---|
| 7600A | 前投式投影机自动测试系统 |
| Project Board | 投影板100吋，60吋，25吋 投影比例：固定式 - 4:3 / 16:9 / 16:10, 3合1; - 4:3 / 16:9 / 16:10 |
| 71507 | 色彩照度计 (13支) |
| 71508 | 照度计 (16支) |
| A760020 | RS232转UART界面网桥 |
| A766006 | USB转I2C界面网桥 |
| LCD | LCD 液晶屏幕 |
| VPG | Chroma系列视频信讯号产生器 |
