规格参数
产品亮点

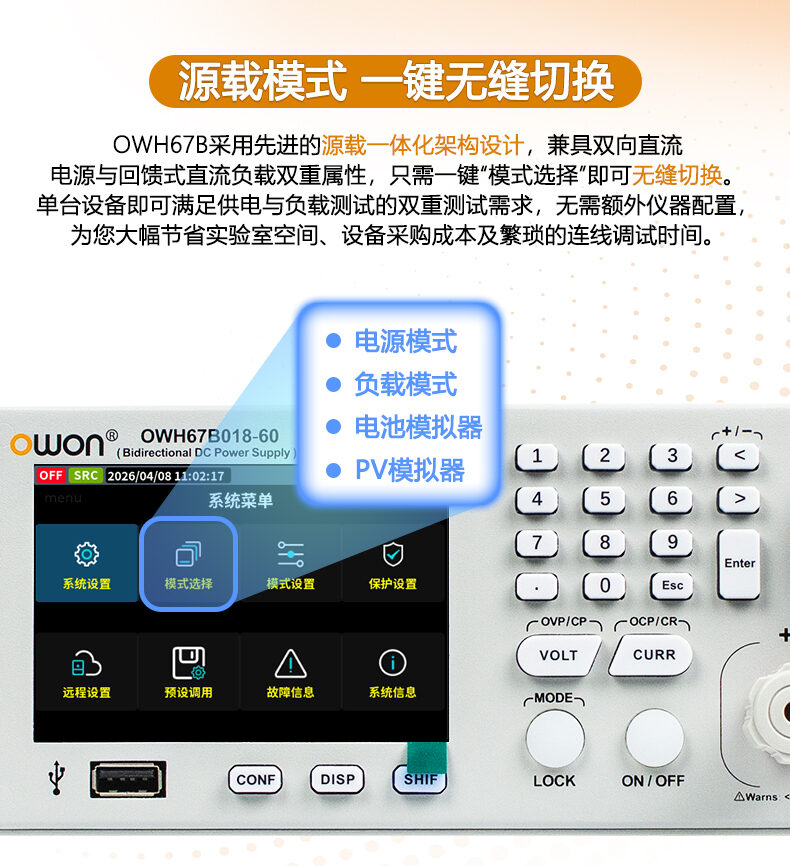

- 源载一体架构，支持电源模式（CC / CV / CP）与负载模式（CC / CV / CR/ CP）
- 2U 机架式设计，完美兼容标准 19 英寸机柜安装
- 双向能量流动架构，实现源载模式间的无缝连续切换

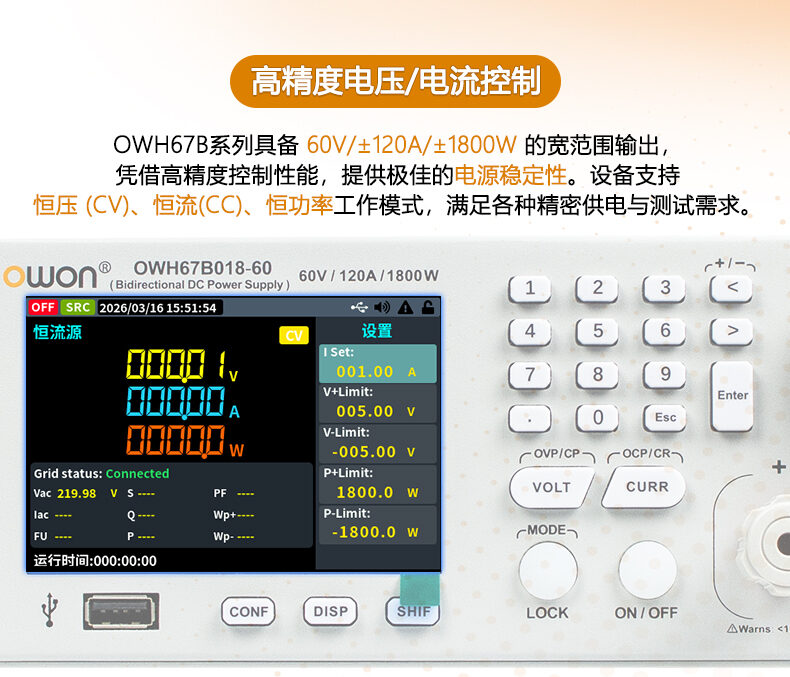

- 0.05%高精度输出，支持高达 60V / ±120A / ±1800W 的宽范围工作区间
- 支持电池模拟功能：内置 7 种高保真电池特性模型
- 内置泄放电路，确保关机后无高压残留，保障人员安全

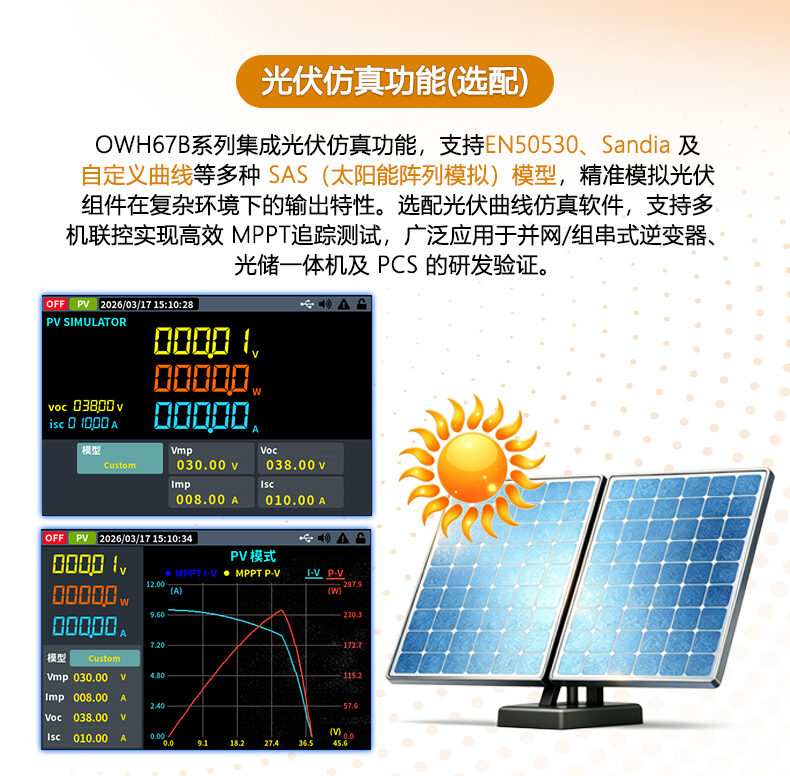

- 内置光伏模拟功能，支持 EN50530、Sandia 等 SAS（太阳能阵列模拟）标准曲线
- 10mV / 10mA 高设置与回读分辨率
- 全数字控制系统，全面集成 OVP（过压）、OCP（过流）、OPP（过载）多重硬件保护

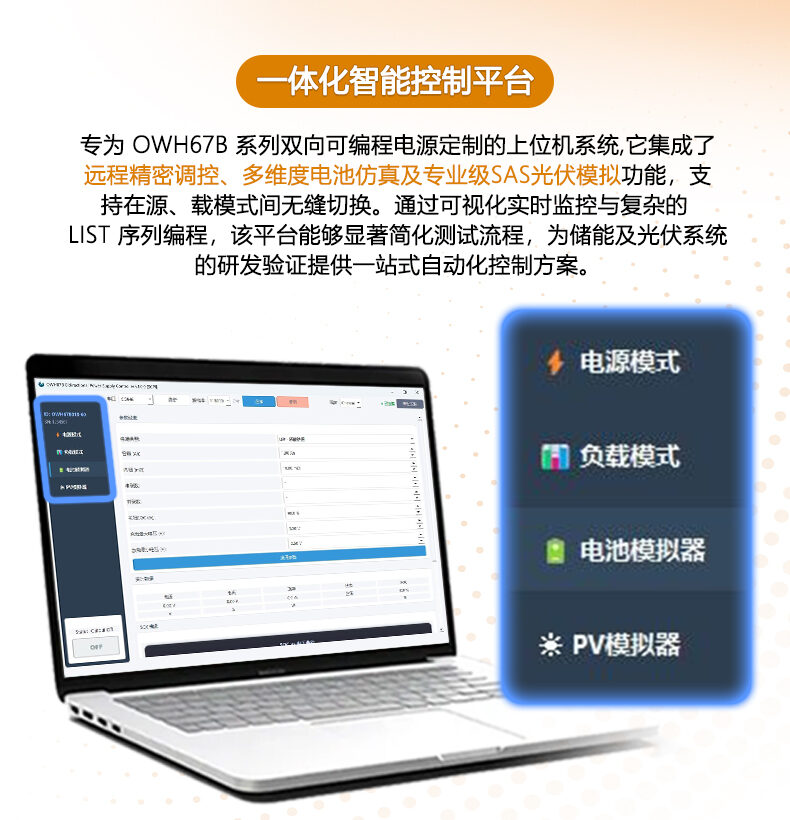

- 标配全通讯接口：支持 LAN、RS485、RS232，并全面兼容 SCPI 标准指令集
产品介绍
技术参数
|
型号 |
OWH67B018-60 |
|
|
额定输出 (0℃-40℃) |
输出电压 |
0 - 60V |
|
输出电流 |
-120A ~120A |
|
|
输出功率 |
-1.8kW-1.8kW |
|
|
交流输入 |
100V-240Vac；45Hz-65Hz；13Arms Max |
|
|
负载调整率 (%of output+offset)[1] |
CV |
≤0.03% +0.03%FS |
|
CC |
≤0.05% +0.05%FS |
|
|
电源调整率 (%of output+offset) |
CV |
≤0.03% +0.03%FS |
|
CC |
≤0.05% +0.05%FS |
|
|
设置分辨率 |
电压/电流 |
10mV/10mA |
|
回读分辨率 |
电压/电流 |
10mV/10mA |
|
设置精度 |
电压 |
≤0.05% +0.05%FS |
|
电流 |
≤0.1% +0.1%FS |
|
|
回读精度 |
电压 |
≤0.05% +0.05%FS |
|
电流 |
≤0.1% +0.1%FS |
|
|
噪声纹波[2] |
电压/电流 |
≤80mVp-p (电压)；≤120mArms (电流) |
|
温漂系数(0℃-40℃) |
电压/电流 |
100ppm/℃ (电压)；200ppm/℃ (电流) |
|
动态时间(10%-90% rated load) |
≤5.0ms |
|
|
最小操作电压MOV |
2.6V@120A |
|
|
工作温度 |
0-40℃ |
|
|
显示 |
3.95-inch TFT LCD |
|
|
通信接口 |
USB，LAN，RS485 |
|
|
尺寸 |
428mm(W) x 88mm(H) x 446mm(D) |
|
|
重量 |
约 12kg |
|
标配附件
USB数据线
快速指南
把手（选配）
插拔式电压远端补偿端子
16A电源线

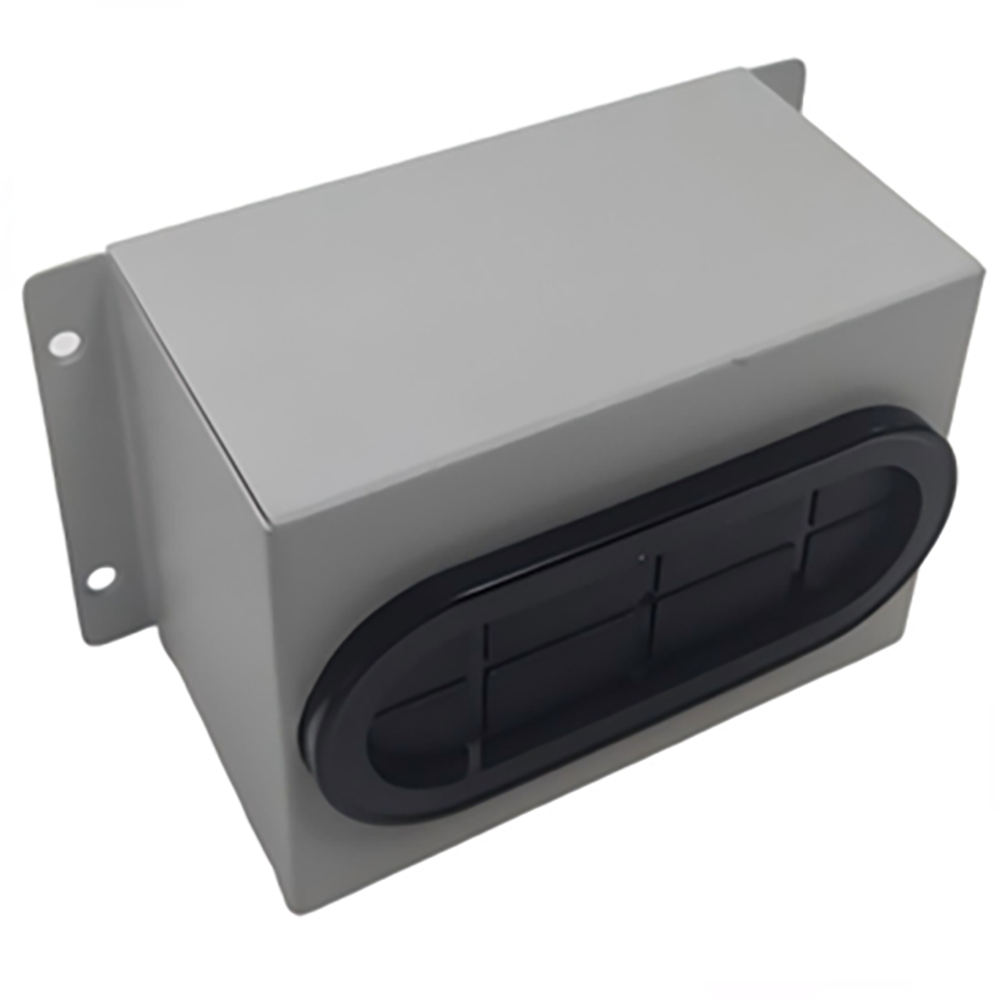

直流接线端子保护罩(选配)
交流接线端子保护罩
