规格参数
产品亮点

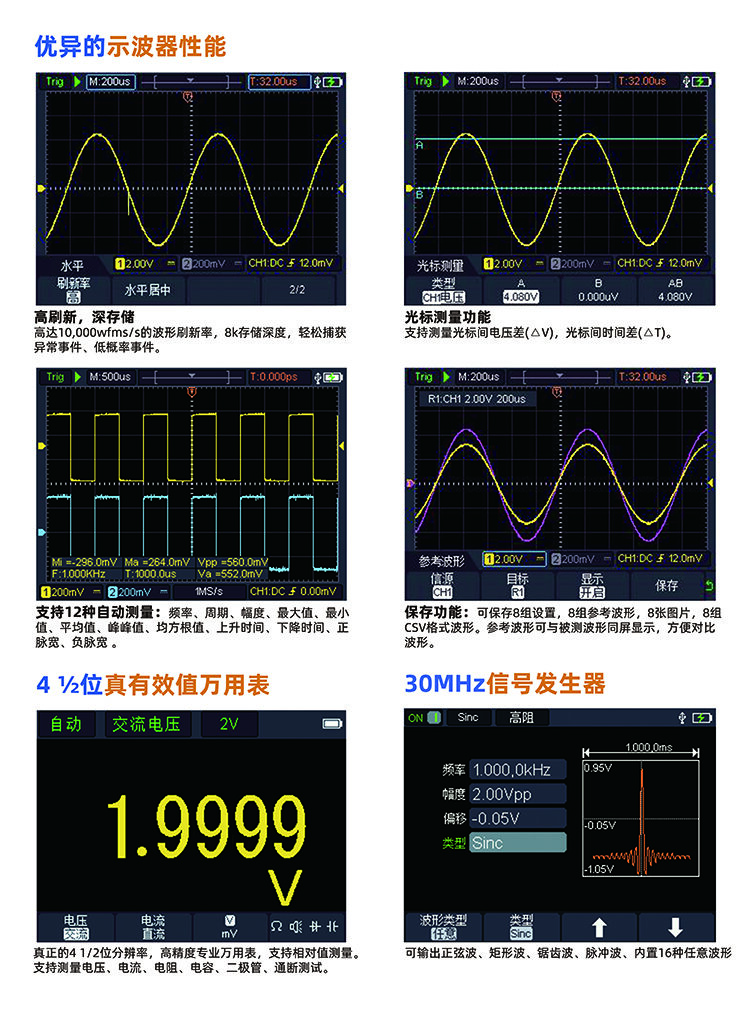

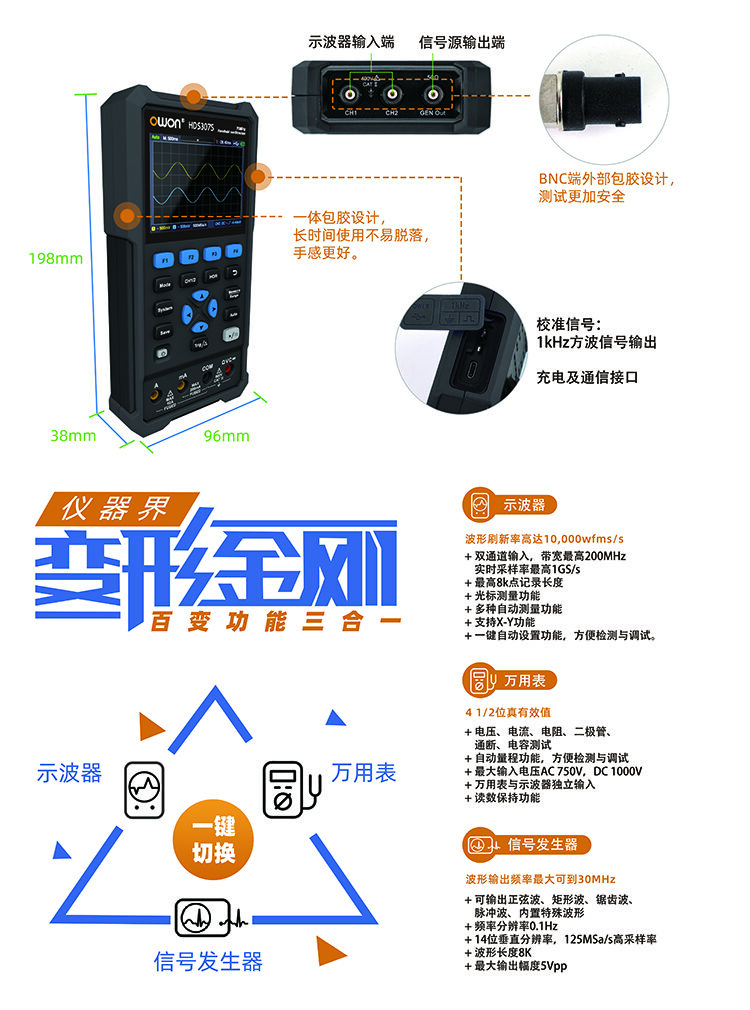

- 多功能合一：示波器+万用表+信号源
- 示波器性能：100MHz带宽，500MS/s采样率，8K存储深度, 最高10000 wfrms/s波形刷新率，支持自动测量
- 万用表：4位半万用表，支持标准电压、电流、电阻、电容、二级管、通断测试
- 信号源：最高30MHz输出频率，125MS/s采样率，14bits 垂直分辨率
- 标配USB TYPE-C 接口，支持充电宝充电和上位机通信
- 采用标准18650锂电池，可单独更换
- 3.5英寸 LCD显示

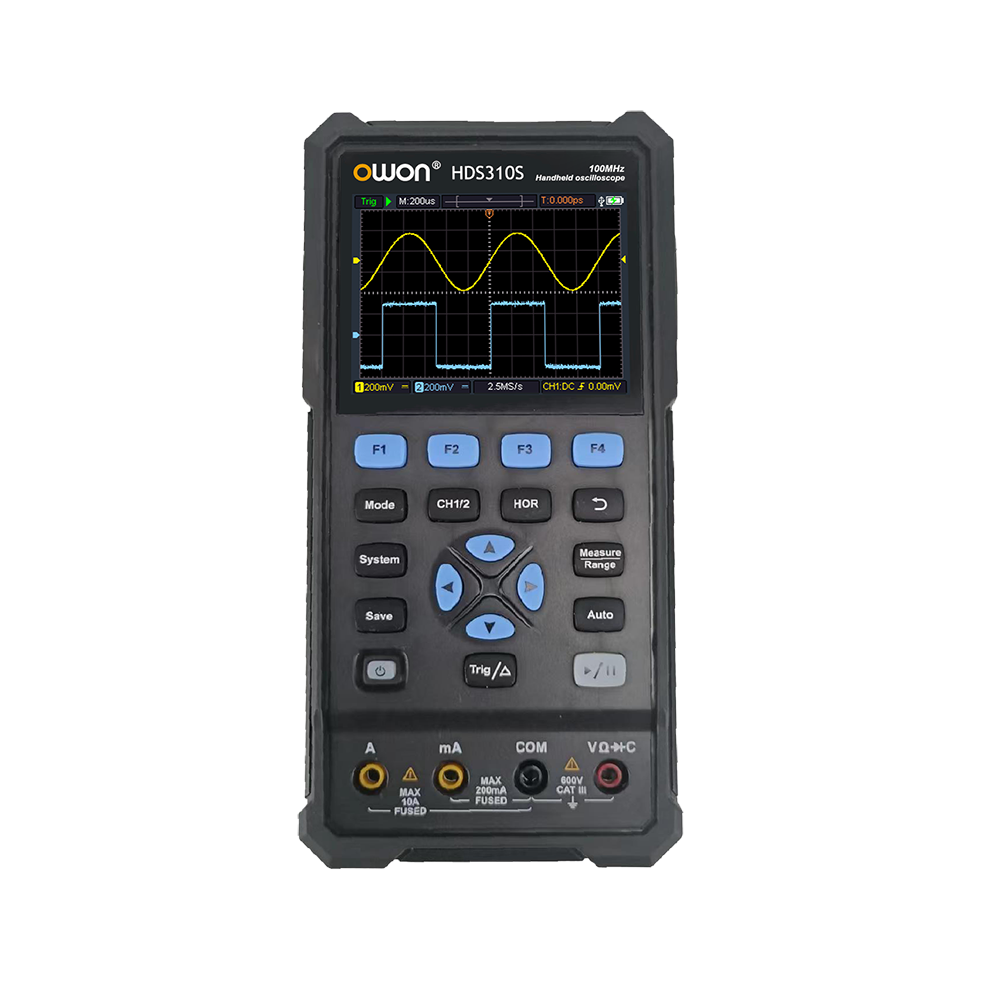

产品介绍
技术参数
|
型号 |
HDS307S |
HDS310S |
HDS320S |
|
带 宽 |
70MHz |
100MHz |
200MHz |
|
通 道 |
双通道+单通道信号源 |
||
|
实时采样率 |
250MS/s |
500MSa/s |
1GS/s |
|
采样模式 |
正常、峰值采样 |
||
|
存储深度 |
8K |
||
|
显 示 |
3.5英寸LCD |
||
|
波形刷新率 |
10000 wfrms/s |
||
|
输入耦合 |
直流、交流、接地 |
||
|
输入阻抗 |
1MΩ±2%，与16pF±10pF并联 |
||
|
探头衰减系数 |
1X,10X,100X,1000X,10000X |
||
|
最大输入电压 |
400V(DC+AC峰值、1MΩ输入阻抗)（10：1探头衰减） |
||
|
带宽限制 |
20MHz，全带宽 |
||
|
时基范围 |
5ns/div~1000s/div，按1~2~5进制方式步进 |
2ns/div~1000s/div，按1~2~5进制步进 |
|
|
垂直灵敏度 |
10mV/div~10V/div |
||
|
垂直分辨率 |
8bit |
||
|
低频响应（-3db） |
在 BNC 处为≥10Hz |
||
|
上升时间（BNC上典型的） |
≤3.5ns |
||
|
触发类型 |
边沿触发 |
||
|
触发方式 |
自动、正常、单次 |
||
|
触发电平 |
从显示屏中心开始±4 个分度 |
||
|
自动测量 |
频率、周期、幅度、最大值、最小值、平均值、峰-峰值、均方根值、上升时间、下降时间、正脉宽、负脉宽 |
||
|
光标测量 |
光标间电压差（△V），光标间时间差（△T） |
||
|
通信接口 |
USB TYPE-C |
||
|
电 源 |
电源适配 / 电池 |
||
标配附件
探极
探笔校正笔
万用表测试表笔
软包
适配器
BNC转鳄鱼夹
