产品概述
LCR测试仪能准确并稳定地测定各种各样的元件参数，主要是用来测试电感、电容、电阻的测试仪。它具有功能直接、操作简便等特点。下面介绍一下简单的元件参数：
电阻R：表示导体对电流阻碍作用的大小，单位是欧姆，符号为Ω。
电感L：当电流通过线圈后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流，单位是亨利，符号为H。
电容C：是指在给定电位差下自由电荷的储藏量，国际单位是法拉，符号为F。
电抗X：类似于直流电路中电阻对电流的阻碍作用，在交流电路（如串联RLC电路）中，电容及电感也会对电流起阻碍作用，单位是欧姆，符号为Ω。
阻抗Z：在具有电阻、电感和电容的电路里，对电路中的电流所起的阻碍作用叫做阻抗。阻抗常用Z表示，是一个复数，实部称为电阻，虚部称为电抗。
电导G：电导是描述导体导电性能的物理量，电导数值上等于电阻的倒数。单位是西门子，符号S。
电纳B：是复数导纳的虚数部分，按性质可分为容纳和感纳。单位是西门子，符号为S
导纳Y：阻抗Z(复数）的倒数定义为导纳(复数)。单位是西门子，符号为S
品质因数Q：对电子共振系统而言，Q因子表示电阻的影响，个别储存元件的Q因子和对应信号频率有关，一般是电路的共振频率。Q=Xs/Rs。
损耗因子D：Q的倒数。
LCR测试仪一般用于测试电感和电容。测量步骤如下：
1.设置测试频率
2.测试电压或者电流水平
3.选择测试参数，比如Z、Q、LS（串联电感）、LP（并联电感）、CS(串联电容）、CP（并联电容）、D等
4.仪器校准，校准主要进行开路、短路校准，高档的仪器要进行负载校准
5.选择测试夹具
6.夹具补偿
7.将DUT放在夹具上开始测试

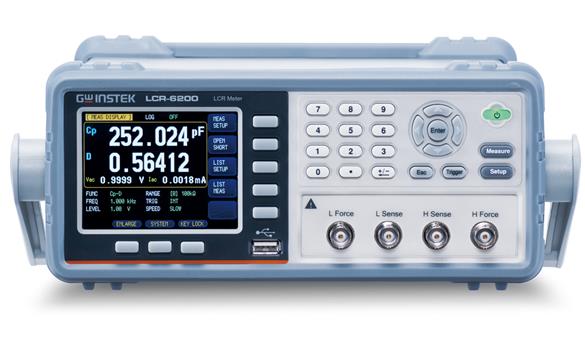

固纬电子推出全新的高精密度LCR表 – LCR-6000系列，该系列提供测试频率从2kHz ~300kHz，共5个机型。整体设计小型化，是本系列的特色之一（2U）,1/2 Rack，无论是放置在桌上使用、或是架设在系统中。虽然LCR-6000系列小型化了，但它所能提供的多样丰富的特色，可广泛使用于被动组件测试的各阶段，如R&D、生产测试、入料检验…等
LCR-6000系列虽然全面小型化了，但它所提供的功能却更加的丰富和多样。首先全系列采用3.5英寸的彩色LCD显示屏，除了维持和以往相同之丰富显示参数 ~ 同时显示设置条件与量测结果外，还增加了2个额外监控的参数；简言之，同个画面下，最多可显示4个参数结果，大大提升量测的效益。另外，增加了大数值显示模式切换，不仅强调了量测的结果、同时在此模式下还能提供PASS/FAIL的判定，让检测的判定更加快速和便利。
使用更加便捷也是该系列产品另一个特点。LCR-6000系列提供了两种执行归零的方式 ~ 全频段或单点；当使用者执行了全频段归零后，在不关闭电源和不更换测试治具的前提下，可于适用的频率范围内任意更换频率点来进行量测，节省因重复执行归零所带来的时间浪费；此外，范围内的频率是连续的，用户可输入实际需求的频率值，对组件进行测试。
LCR-6000系列还提供了多样的辅助测量模式，以应对不同类型的材料在测量应用上之需求。例如，针对多层膜陶瓷电容(MLCC)在测量上对测试电压的需求，提供了自动准位控制(ALC)功能。针对电感组件的测量，则提供了测试电流可设定、直流电阻测量功能、另外也提供了选购的外部偏流盒(±2.5A)，来满足测量上的需求。针对电容组件需要的直流偏压测试，则提供了内部±2.5V可调电压，或透过选购的外部偏压盒(±45V)让使用者进行材料的验证测量。另外，10个步骤列表测试功能， 每个测试步骤的参数能够根据使用者的需求进行设定，以观测待测组件特性的趋势。
LCR-6000系列内部提供了10组设定储存的内存，方便用户调用测试条件，内部可存储10,000笔量测结果，方便实时记录量测结果。同时，LCR-6000系列也提供了USB host，让内部储存的结果不须连结PC就能取出；同时当USB host插入随身碟时，还可进行显示画面的撷取储存，方便用户制作设定时的作业指导书。
在连接外部控制方面，LCR-6000系列提供了Handler的接口，再搭配上本身测量的分选功能(9BIN,AUX:1BIN)，可提供连接选别机进行材料的分选作业。对于需求远程控制和撷取测量结果的用户，LCR-6000系列则提供了RS-232C，让设定控制或测量结果的读取可透过PC传送指令来进行；另外，免费的PC端软件，除了可提供用户一个立即存储测量结果的工具，同时也节省程序开发的时间。
全新LCR-6000系列的小型化，可有效改善摆放空间不足的限制；而多样化的测量功能和显示的呈现方式，相信无论是在R&D或工程单位对组件采用的评估、或组件生产对其等级分选的需求、或进料检验对组件规格的确认。
产品特性
- 3.5" 彩色LCD显示屏
- 5个型号(10Hz~2kHz/20kHz/100kHz/200kHz/300kHz)
- 测试频率连续可调
- 基本准确度 : 0.05%
- 最快测试速度25mS
- 可选择全频段或单点OPEN/SHORT
- 16种主/副参数测量组合可供选择; 另外可选择2个额外的监控参数 (即最多一次可显示4个不同的参数值)
- 提供DCR测量及内部直流偏压(DC BIAS, ±2.5V)
- 具PASS/FAIL判断
- 提供Auto Level Control 功能(ALC)
- 分选功能可提供9BIN,1AUX 10种分类
- 10个步骤的列表测试，可选择不同频率、电压、电流条件
- 标准配备RS-232控制接口和Handler接口及USB储存接口
- 体积小，利于配合自动化设备(2U,1/2 RACK)
技术规格
快速选型
| 型号 | 测试频率 | 基本精度 | 10个步骤测试功能 | USB存储功能 | 标配接口 |
| LCR-6300 | 10Hz-300KHz | 0.05% | YES | YES | USB/RS-232 |
| LCR-6200 | 10Hz-200KHz | 0.05% | YES | YES | USB/RS-232 |
| LCR-6100 | 10Hz-100KHz | 0.05% | YES | YES | USB/RS-232 |
| LCR-6020 | 10Hz-20KHz | 0.05% | YES | YES | USB/RS-232 |
| LCR-6002 | 10Hz-2KHz | 0.05% | YES | YES | USB/RS-232 |
| 详细规格 | |
| 测试频率 | |
| LCR-6300 | 10Hz～300kHz(±0.01%) (4 位显示) |
| LCR-6200 | 10Hz～200kHz(±0.01%) (4 位显示) |
| LCR-6100 | 10Hz～100kHz(±0.01%) (4 位显示) |
| LCR-6020 | 10Hz～20kHz(±0.01%) (4 位显示) |
| LCR-6002 | 10Hz～2kHz(±0.01%) (4 位显示) |
| 输出阻抗 | |
| 30Ω / 50Ω / 100Ω 可选择 | |
| 基本准确度 | |
| 慢速 / 中速 | 0.05% |
| 快速 | 0.10% |
| 测试速度 | |
| 快速: 25ms / 中速: 100ms / 慢速: 333ms | |
| 测试信号准位 | |
| 电压 | 10.00mV- 2.00V (±10%) CV:10.00mV- 2.00V(±6%) |
| 电流 | 100.0uA- 20.00mA (±10%) CC:100.0uA- 20.00mA(±6%) (@2VMax) |
| 直流偏压 | |
| 内部 | ±2.5V (0.5%+0.005V) |
| 显示范围 | |
| R, X, |Z| | 0.00001Ω ~ 99.9999MΩ |
| G, B, |Y| | 0.01nS ~ 999.999S |
| L | 0.00001uH ~ 9999.99H |
| C | 0.00001pF ~ 9999.99mF |
| D | 0.00001 ~ 9.99999 |
| Q | 0.00001 ~ 99999.9 |
| θd | -179.999° ~ 179.999° |
| θr | -3.14159 ~ 3.14159 |
| DCR | 0.00001Ω ~ 99.9999MΩ |
| Δ% | -99999% ~ 99999% |
| 测试参数 | |
| 测试组合 | Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q,Rs-Q, Rp-Q, R-X, DCR, Z-θr, Z-θd, Z-D, Z-Q, Auto LCZ |
| 监控参数(最多2个可选择/每次) | Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y |
| 表列测试 | |
| 10 个步骤 | |
| 分选 | |
| 比较器 (9BIN,AUX:1BIN) | |
| 记忆组 | |
| 内部 – 面板设定 | 10个文件名 |
| 内部 – 量测数据 | 10000 Data(.csv) |
| USB储存 | 10个文件名, 9999个Data档案, 999个LCD画面档案 |
| 其他功能 | |
| 自动准位控制 (ALC) | ON/OFF |
| 平均 | 1~256次 |
| 触发 | 内部 / 手动 / 外部 / Bus |
| 触发延迟 | 0ms~60s |
| 判定功能 | PASS / FAIL |
| 画面储存 | 直接存入USB（Bmp格式） |
| 显示屏 | |
| 3.5英寸LCD, RGB color (320x240) | |
| 界面 | |
| RS-232(SCPI), Handler, USB Host | |
| 使用电源 | |
| AC 90V-250V, 50-60Hz, Max. 30VA | |
| 尺寸及重量 | |
| 265(宽)x107(高)x312(长) mm, 约3公斤 | |
标配与配件
标准附件安全指南 x 1, 电源线 x 1, 测试线 LCR-06B x 1,
光盘 x1(完整使用手册电子文件)
选购附件
LCR-05 测试治具 – 针对水平或垂直脚组件
LCR-06B 测试治具 – 凯尔文夹
LCR-07 测试治具 – 鳄鱼夹
LCR-08 测试治具 – 镊子形式
LCR-15 测试治具 – 针对SMD组件(0201 to 1812)
LCR-16 外部偏压盒 – ±45V
LCR-17 外部偏流盒 – ±2.5A
GTL-232 RS-232C连接线, 9-pin对9-pin母座, 2-3对跳线, 约2公尺
订购信息
LCR-6300 10Hz ~ 300kHz 高精度LCR表LCR-6200 10Hz ~ 200kHz 高精度LCR表
LCR-6100 10Hz ~ 100kHz 高精度LCR表
LCR-6020 10Hz ~ 20kHz 高精度LCR表
LCR-6002 10Hz ~ 2kHz 高精度LCR表
