UTR2830E系列数字电桥

Name: UTR2830E系列 数字电桥
Brand: UNI-T优利德
SKU: UTR2833E / UTR2832E / UTR2830E
Availability: InStock

型号：UTR2833E / UTR2832E / UTR2830E

分类国货精品 > GWinstek > LCR测试仪 > 数字电桥摘要实验室测试四参数测量按照固有周期连续不断地测试频率测试提高自动化测量 LCD最高测试读数分辨率6位最高测试次DCR测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
UTR2833E	4.3'' TFT LCD / 300kHz / 0.0005 / 6位	台	登录可见	登录可见	源站未税参考价
UTR2832E	4.3'' TFT LCD / 200kHz / 0.0005 / 6位	台	登录可见	登录可见	源站未税参考价
UTR2830E	4.3'' TFT LCD / 100kHz / 0.0005 / 6位	台	登录可见	登录可见	源站未税参考价

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品简介

UTR2830E系列LCR数字电桥采用4.3英寸 TFT-LCD显示屏，最高可支持四参数同时显示，测试频率20Hz~300kHz，全数字键盘，搭配实时操作系统，操作更简便，0.05%的基本精度，比较器支持10档分选，测试更可靠。可满足生产线质量保证、进货检验及自动化生产，实验室测试的需求。

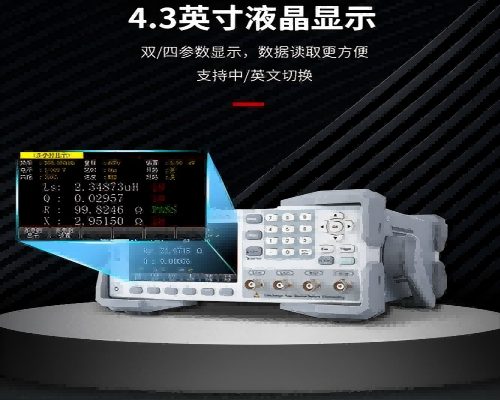

4.3'' LCD真彩液晶显示

4.3英寸TFT液晶屏显示，读数清晰

搭配全数字键盘，操作简便

支持中/英文切换

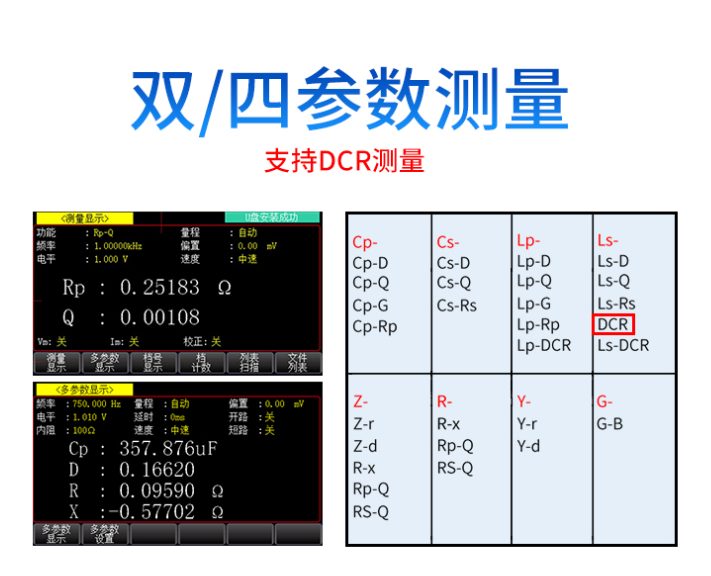

支持双/四参数测量

支持双参数和四参数测量

支持DCR测量

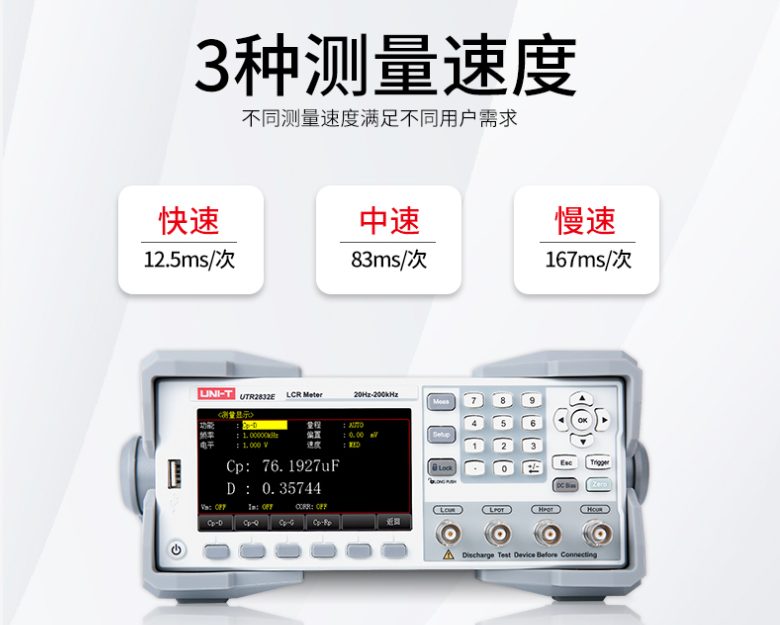

3种测量速度

快速：12.5ms/次

中速：83ms/次

慢速：167ms/次

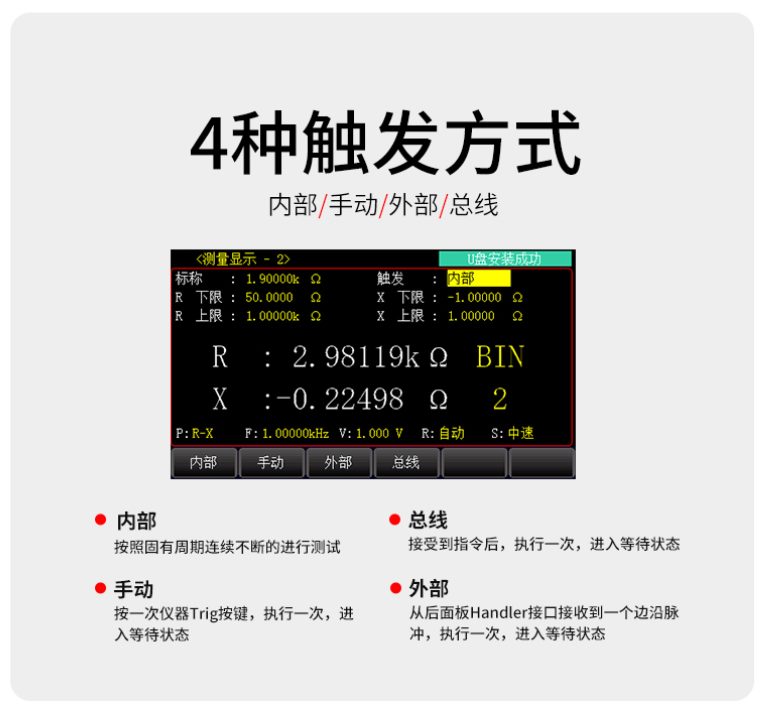

4种触发方式

内部/手动/外部/总线

内部：按照固有周期连续不断地进行测试

手动：按一次Trig按键，执行一次

外部：从后面板Handler接口接收到一个边沿脉冲，执行一次

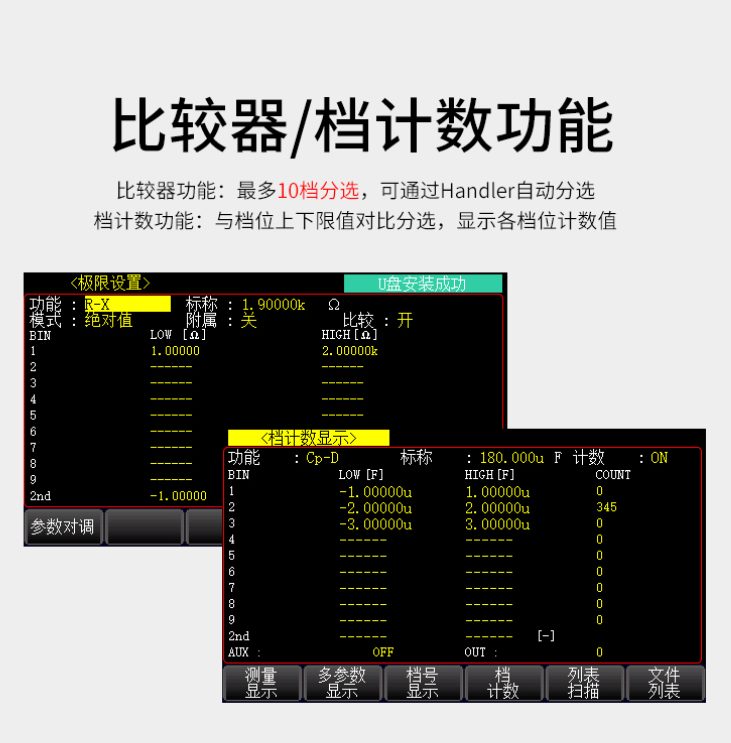

比较器/档计数功能

比较器功能：多10档分选，可通过Handler自动分选

档计数功能：与档位上下限对比分选，显示各档位计数值

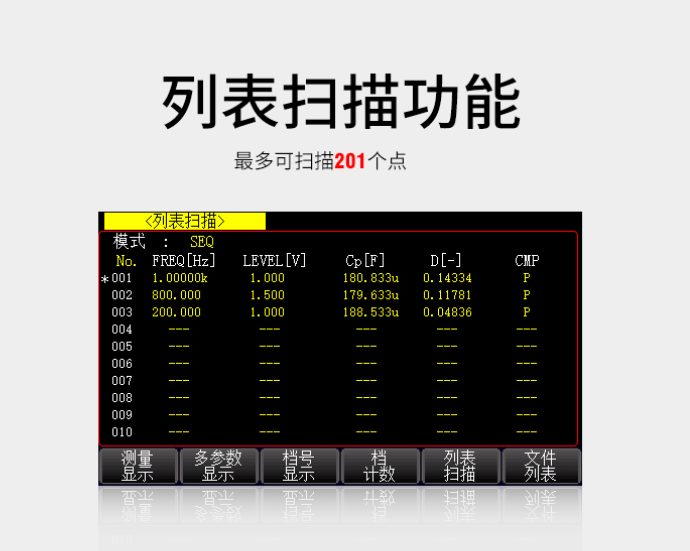

列表扫描功能

最多可扫描201个点

20~200kHz的测试频率

测试频率：20~200kHz

基本精度：0.05%

显示位数：6位

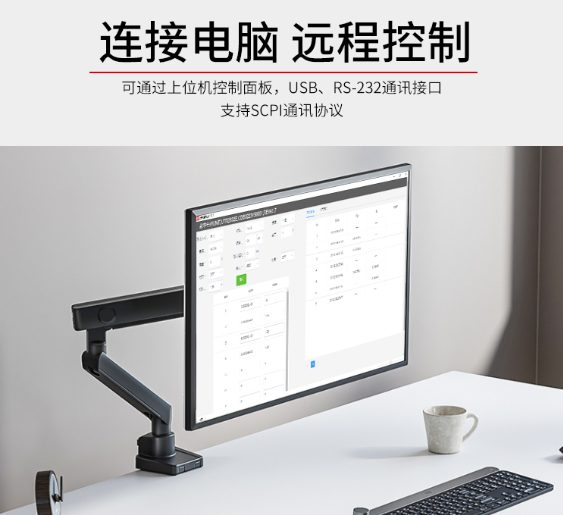

可远程控制

可通过上位机控制面板

-标配USB RS-232通讯接口

-支持SCPI通讯协议

实现远程控制，提高自动化测量水平

型号与技术参数

显示	4.3'' TFT LCD
最高测试频率	300kHz
基本精度	0.05%
读数分辨率	6位
最高测试速度	12.5ms/次
DCR测试	√
标配接口	RS-232,USB Device USB Host,Handler,LAN

型号对比

型号	显示	最高测试频率	基本精度	读数分辨率	最高测试速度	DCR测试	标配接口
UTR2833E	4.3'' TFT LCD	300kHz	0.0005	6位	12.5ms/次	√	USB Device RS-232 Handler LAN
UTR2832E	4.3'' TFT LCD	200kHz	0.0005	6位	12.5ms/次	√	USB Device RS-232 Handler LAN
UTR2830E	4.3'' TFT LCD	100kHz	0.0005	6位	12.5ms/次	√	USB Device RS-232 Handler LAN

产品视频

常见问答

品质因子Q和损耗因子D的电学含义是？

电感器的品质因子Q是表明器件接近纯电抗的程度，品质因子越大，说明电抗的绝对值越大，
实际串联电阻越小，能量损耗小。
对于电容器来说，表示纯度的这一项通常用耗散因素D，D=1/Q；因此D越小，电容容抗越大，效能越好。

LCR测试1KΩ为1.3KΩ，33nF在10Khz测试为400pF，1μF在120Hz测试为830nF，为啥这么大误差？

1.是否有做短路和开路清零？
2.他的被测物是标准源？
3.检查量程是否是AUTO

数字电桥中的DCR模式是什么？

DCR是指直流电阻测量模式:
它可以测量线圈和变压器等电子元件的直流阻抗

如何使用Handler功能？

1.连接Handler的线，给Handler的供电。
2.在数字电桥的前面板接UTR-S100KE的转接头。
3.给数字电桥做清零校准。
4.在数字电桥上设置需要测量的电子元件参数，触发方式设置成外部触发。
5.插入电子元器件进行测试，测试的结果会显示在屏幕上。

数字电桥设备显示的SER和PAR字符表示什么, 和如何使用？

数字电桥的SER（串联）和PAR（并联）主要用于测量（电容C, 电感L, 电阻R），不同阻抗特性的元件所选的模式。选择正确的模式可以提高测量精度并避免误差。
低阻抗（≤1kΩ）→ SER（如电解电容器, 小电感器, 低电阻电阻器）。
高阻抗（≥10kΩ）→ PAR（如薄膜电容器, 高电阻电阻器, 绝缘材料）。

使用数字电桥测试电解电容时为什么出现负值？

1.测试夹子测试时存在反接
2.测试频率过高（电解电容基频低至120Hz或1Khz）
3.选择测试模式：电解电容器适用于并联连接Cp

设备使用之前需要进行哪些功能校正？

大多情况下只需要做开路校正和短路校正即可，如果您是在一些高频测量（>100kHz）, 低阻抗（<1Ω）或者是对精度有更高要求的情况下，这时候就必须再做负载校正。还有就是您在更换夹具或者是换了新的测试环境的情况下，建议初次使用设备进行测量之前先做一次负载校正。

什么时候需要使用到短路片？

短路片主要是为了做短路校正时使用的，但只限于一些特定的测试工具在做短路校正时需要用到短路片，例如仪器标配的测试盒。而像开尔文线在做短路校正时，只需要简单地对夹就行，不需要使用到短路片进行辅助校正。

LCR数字电桥和台式数字万用表的区别在哪？

LCR数字电桥和台式数字万用表除了在测量对象上有所差异，最核心的区别在于数字万用表主要进行“静态”的, 基础的测量，它把元件当成一个理想模型，倾向于测量“有没有”；而 LCR数字电桥则专门进行 “动态”的, 精密的测量，它分析元件在交流信号下的真实复数特性，更倾向于测量“好不好”。数字万用表在测量时通常使用固定（且较低）的频率和电平进行测量，无法自定义；而 LCR电桥在测量时可以设置测试频率（如100Hz, 1kHz, 10kHz）, 测试信号电平, 偏置直流电压等，另外还可以测量如: 品质因数Q, 损耗因数D, 等效串并联电阻ESR, 阻抗Z 和相位角θ 等表征被测物质量特性的参数。
