规格型号价格
规格参数
产品简介
UTR2810E +系列数字电桥采用最新测量原理打造的新一代低频元件测量仪器。具有体积小、重量轻、外形美观、操作简便、超高性价比、测试稳定性好等优势。此外拥有丰富的接口，支持RS-232及HANDLER接口(仅UTR2810E+)，满足自动化测试需求，无论是应用于生产线的质量控制、来料检验和元件自动测试系统均游刃有余。

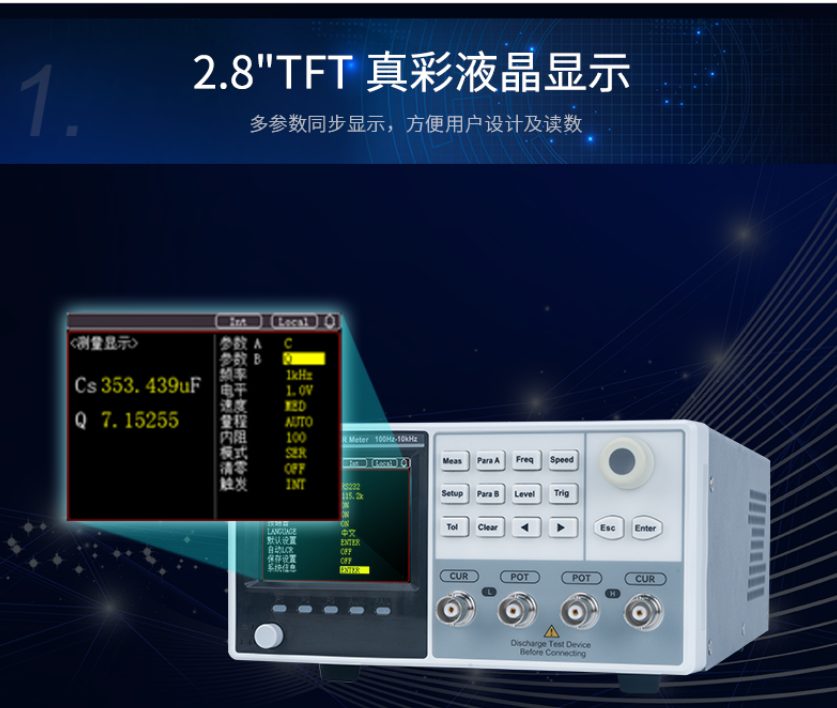

2.8'' LCD真彩液晶显示
采用2.8'' LCD 高清液晶显示屏，
读数一目了然，操作简单易懂。
丰富的测量功能
高达42种参数灵活组合

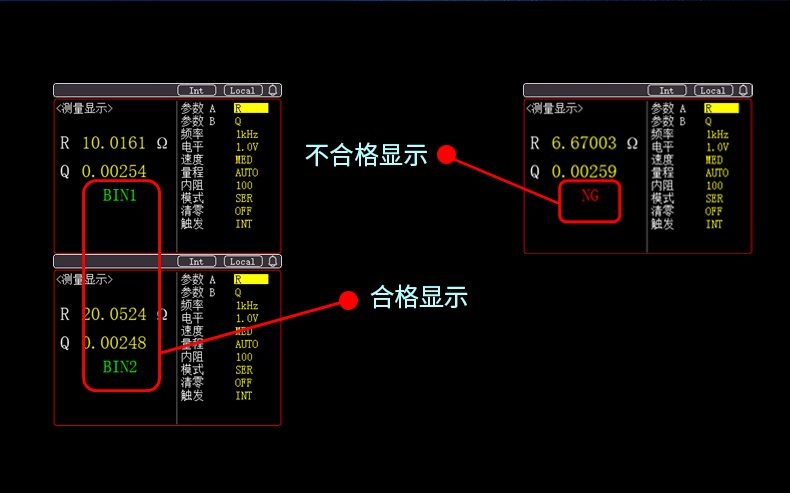

比较器判定功能
4档分选，BIN1-BIN3、NG，
AUX前面板LCD显示
更快的测量速度
测量速度：快速：43ms/次；
中速：185ms/次；
慢速：350ms/次；

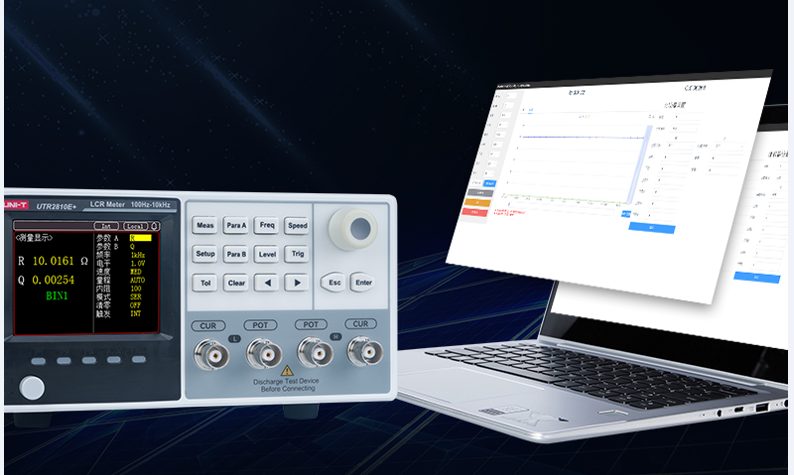

上位机测量统计功能(仅UTR2810E+)
列表统计、曲线分析一目了然！
一键清除数据，保证最新测量结果支持CSV格式文件保存，测量结果有理有据
型号与技术参数
| 显示 | 2.8'' TFT LCD |
|---|---|
| 最高测试频率 | 10kHz |
| 基本精度 | 0.10% |
| 读数分辨率 | 4位 |
| 最高测试速度 | 43ms/次 |
| 标配接口 | RS-232 Handler (仅UTR2810E+) |
型号对比
| 型号 | 显示 | 最高测试频率 | 基本精度 | 读数分辨率 | 最高测试速度 | DCR测试 | 标配接口 |
|---|---|---|---|---|---|---|---|
| UTR2811E+ | 2.8'' TFT LCD | 10kHz | 0.001 | 4位 | 43ms/次 | 不支持 | — |
| UTR2810E+ | 2.8'' TFT LCD | 10kHz | 0.001 | 4位 | 43ms/次 | 不支持 | RS-232 Handler |
产品视频
UTR2810E+系列 数字电桥
如何使用LCR数字电桥测量电容？
如何使用LCR数字电桥测量电感？
常见问答
品质因子Q和损耗因子D的电学含义是？
电感器的品质因子Q是表明器件接近纯电抗的程度，品质因子越大，说明电抗的绝对值越大，
实际串联电阻越小，能量损耗小。
对于电容器来说，表示纯度的这一项通常用耗散因素D，D=1/Q；因此D越小，电容容抗越大，效能越好。
实际串联电阻越小，能量损耗小。
对于电容器来说，表示纯度的这一项通常用耗散因素D，D=1/Q；因此D越小，电容容抗越大，效能越好。
LCR测试1KΩ为1.3KΩ，33nF在10Khz测试为400pF，1μF在120Hz测试为830nF，为啥这么大误差？
1.是否有做短路和开路清零？
2.他的被测物是标准源？
3.检查量程是否是AUTO
2.他的被测物是标准源？
3.检查量程是否是AUTO
数字电桥中的DCR模式是什么？
DCR是指直流电阻测量模式:
它可以测量线圈和变压器等电子元件的直流阻抗
它可以测量线圈和变压器等电子元件的直流阻抗
如何使用Handler功能？
1.连接Handler的线，给Handler的供电。
2.在数字电桥的前面板接UTR-S100KE的转接头。
3.给数字电桥做清零校准。
4.在数字电桥上设置需要测量的电子元件参数，触发方式设置成外部触发。
5.插入电子元器件进行测试，测试的结果会显示在屏幕上。
2.在数字电桥的前面板接UTR-S100KE的转接头。
3.给数字电桥做清零校准。
4.在数字电桥上设置需要测量的电子元件参数，触发方式设置成外部触发。
5.插入电子元器件进行测试，测试的结果会显示在屏幕上。
数字电桥设备显示的SER和PAR字符表示什么, 和如何使用？
数字电桥的SER（串联）和PAR（并联）主要用于测量（电容C, 电感L, 电阻R），不同阻抗特性的元件所选的模式。选择正确的模式可以提高测量精度并避免误差。
低阻抗（≤1kΩ）→ SER（如电解电容器, 小电感器, 低电阻电阻器）。
高阻抗（≥10kΩ）→ PAR（如薄膜电容器, 高电阻电阻器, 绝缘材料）。
低阻抗（≤1kΩ）→ SER（如电解电容器, 小电感器, 低电阻电阻器）。
高阻抗（≥10kΩ）→ PAR（如薄膜电容器, 高电阻电阻器, 绝缘材料）。
使用数字电桥测试电解电容时为什么出现负值？
1.测试夹子测试时存在反接
2.测试频率过高（电解电容基频低至120Hz或1Khz）
3.选择测试模式：电解电容器适用于并联连接Cp
2.测试频率过高（电解电容基频低至120Hz或1Khz）
3.选择测试模式：电解电容器适用于并联连接Cp
设备使用之前需要进行哪些功能校正？
大多情况下只需要做开路校正和短路校正即可，如果您是在一些高频测量（>100kHz）, 低阻抗（<1Ω）或者是对精度有更高要求的情况下，这时候就必须再做负载校正。还有就是您在更换夹具或者是换了新的测试环境的情况下，建议初次使用设备进行测量之前先做一次负载校正。
什么时候需要使用到短路片？
短路片主要是为了做短路校正时使用的，但只限于一些特定的测试工具在做短路校正时需要用到短路片，例如仪器标配的测试盒。而像开尔文线在做短路校正时，只需要简单地对夹就行，不需要使用到短路片进行辅助校正。
❓ 常见问答 6 查看更多 →
问：使用数字电桥测试电解电容时为什么出现负值？
问：数字电桥设备显示的SER和PAR字符表示什么, 和如何使用？
问：LCR数字电桥和台式数字万用表的区别在哪？
答：
LCR数字电桥 和 台式数字万用表除了在测量对象上有所差异，最核心的区别在于 数字万用表 主要进行“静态”的, 基础的测量，它把元件当成一个理想模型，倾向于测量“有没有”；而 LCR数字电桥 则专门进行 “动态”的, 精密的测量，它分析元件在交流信号下的真实复数特性，更倾向于测量“好不好”。数字万用表在测量时通常使用固定（且较低）的频率和电平进行测量，无法自定义；而 LCR电桥在测量时可以设置测试频率（如100Hz, 1kHz, 10kHz）, 测试信号电平, 偏置直流电压等，另外还可以测量如: 品质因数Q, 损耗因数D, 等效串并联电阻ESR, 阻抗Z 和 相位角θ 等表征被测物质量特性的参数。
问：使用数字电桥测试电解电容时为什么出现负值？
