规格参数

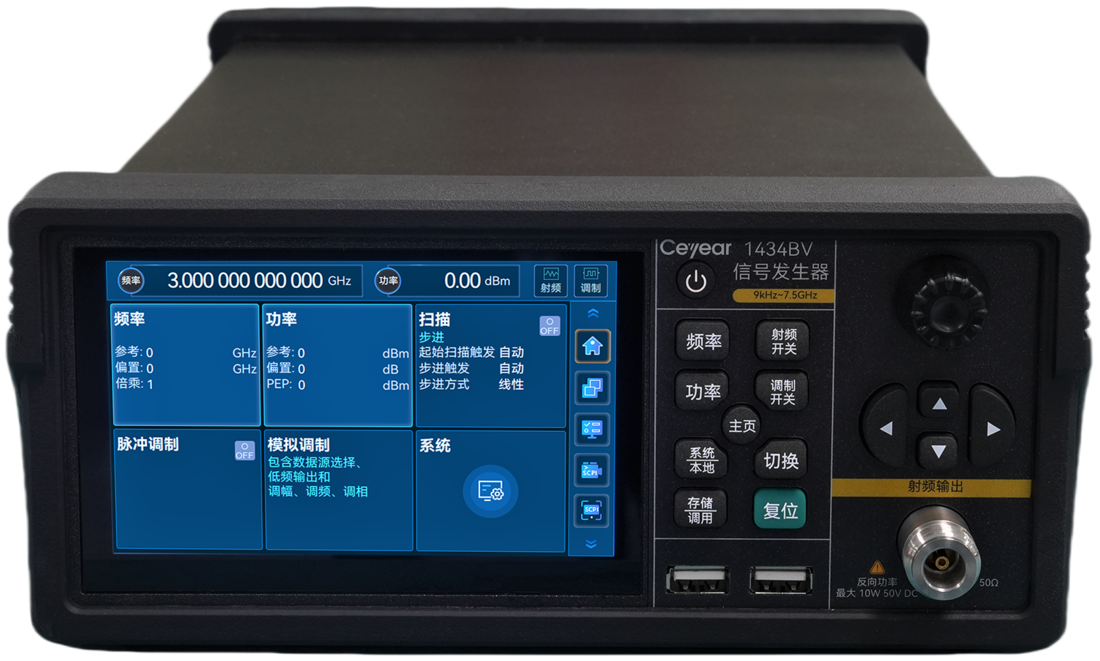

产品概述
1434V系列信号发生器是一款经济型矢量信号发生器，频率范围覆盖9kHz～3GHz/6GHz/7.5GHz，最大调制带宽240MHz。内置基带信号发生器，支持PSK、QAM、FSK、MSK等超过30种格式的通用数字调制信号的实时发生。具备任意波播放功能，搭配信号模拟软件，可产生5GNR、LTE、WCDMA、GSM、WLAN、蓝牙等多种通信协议信号。2U窄机箱结构，重量低至4kg，便携性好，集成紧凑性高，可满足通信、工业电子、高校等多领域多场景高性价比测试需求。
产品特点:
频率覆盖9kHz～3GHz/6GHz/7.5GHz
大动态范围功率输出
最大调制带宽240MHz
标配30多种标准数字调制样式实时产生
支持用户自定义仿真数据下载播放，可产生5GNR、LTE、WCDMA、GSM、WLAN、蓝牙等多种通信协议信号
优异的矢量调制性能，EVM为0.5%（5G NR，3.5GHz，测量值）
标配调频、调相、调幅、脉冲调制等多种调制功能
具备反向大功率烧毁保护功能，DC-50V，AC -50W(1GHz)
支持跨平台客户端及浏览器访问控制
支持USB功率计进行测试显示及功率平坦度校准补偿
支持SCPI指令录制，可生成Qt、C#、C++等程控示例工程
支持USB、LAN接口程控
2U窄机箱设计，19寸标准机柜可并排部署2台，重量低至4kg，便于搬移
最大240MHz调制带宽
功能特点

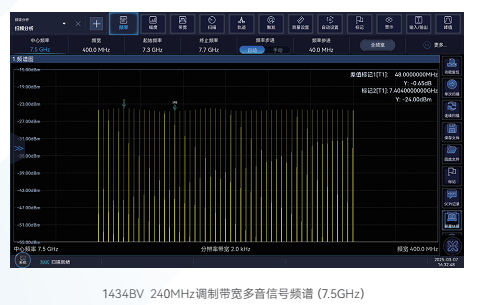

最大240MHz调制带宽
1434V系列矢量信号发生器能够提供最大240MHz调制带宽，频响优于1dB。根据不同应用场景，支持120MHz、240MHz带宽灵活选配，可满足4G、5G等多种通信测试需求。

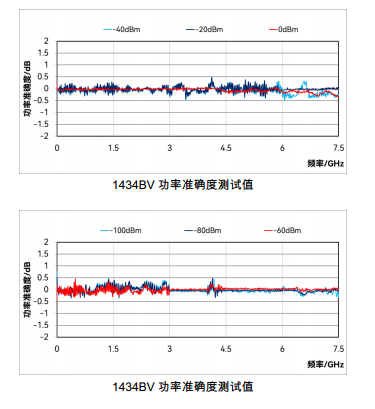

高可靠大动态功率输出
标配高可靠大动态电子衰减器，最大输出功率达+25dBm（测量值），最小输出功率达-120dBm，功率准确度<0.5dB（测量值）。

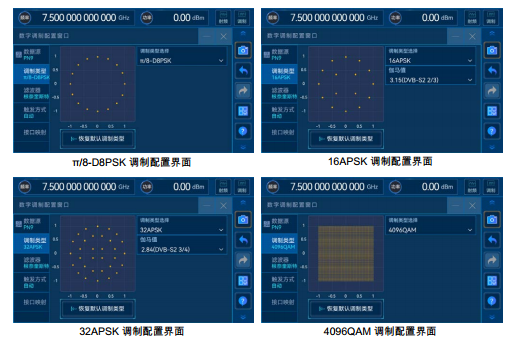

支持标准数字调制样式实时产生
标配30多种标准数字调制样式实时产生功能，相比任意波方式，大大减少生成时间，在高速测试场景中具备明显的速度优势。
·PSK：BPSK、QPSK、QPSK 45° offset、QPSK EDGE、AQPSK、OQPSK、π/4-QPSK、π/2-DBPSK、π/4-DQPSK、π/8-D8PSK、8PSK、8PSK EDGE
·QAM：16、32、64、128、256、512、1024、2048、4096
·FSK：2、4、8、16、32、64、自定义FSK
·APSK：16APSK、32APSK
·ASK、MSK、自定义IQ文件

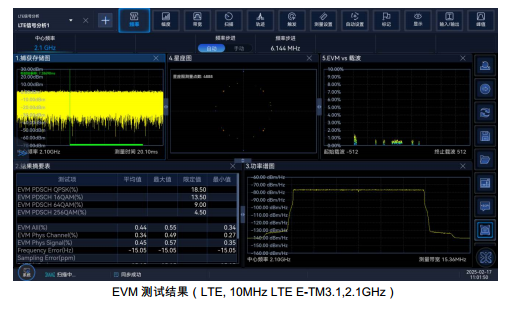

优异的矢量调制精度
1434V系列矢量信号发生器具备优异的矢量调制精度，EVM为 0.5%（5G NR，3.5GHz载波，测量值），ACLR 为-55dBc（5G NR，3.5GHz载波，测量值）。胜任通信设备研发中的性能评估及产线中的通信设备性能检测。

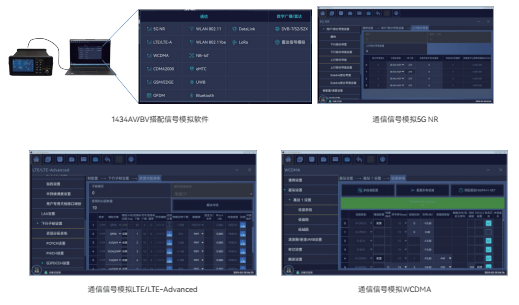

支持用户自定义仿真数据下载播放，可进行多种通信协议信号模拟
1434V系列矢量信号发生器搭配信号模拟软件，可产生5GNR、LTE、WCDMA、GSM、WLAN、LoRa、蓝牙等多种通信协议信号，并自动下载播放。

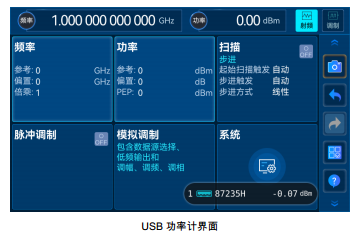

支持USB功率计进行测试显示及功率平坦度校准补偿
1434V系列矢量信号发生器支持思仪科技等多家厂商的功率探头进行测试显示，并能使用功率探头进行自身的功率平坦度校准补偿。

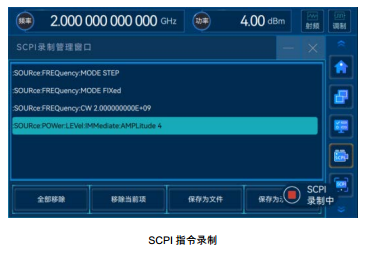

支持SCPI指令录制
1434V系列矢量信号发生器支持SCPI指令录制，该功能可自动生成Qt、C#、C++等程控示例工程，让程控更简单。
技术指标
频率特性 | |||||||||||||||||
频率范围 | 1434AV信号发生器 9kHz~3GHz （1434AV-H20-06: 9kHz～6GHz） 1434BV信号发生器 9kHz~7.5GHz | 频率 | N（内部YO谐波次数） | ||||||||||||||
9kHzf≤250MHz | 1/8 | ||||||||||||||||
250MHz＜f≤312.5MHz | 1/32 | ||||||||||||||||
312.5MHz＜f≤625MHz | 1/16 | ||||||||||||||||
625MHz＜f≤1.25GHz | 1/8 | ||||||||||||||||
1.25GHz＜f≤2.5GHz | 1/4 | ||||||||||||||||
2.5GHz＜f≤5GHz | 1/2 | ||||||||||||||||
5GHz＜f≤7.5GHz | 1 | ||||||||||||||||
频率分辨率 | 0.001Hz | ||||||||||||||||
频率准确度 | ±3×10-8 （出厂校准准确度，25℃±10℃） | ||||||||||||||||
频率切换时间 | ≤5ms | ||||||||||||||||
时基老化率 （典型值注1） | ±5×10-10/天（连续通电30天后），±5×10-8/年 | ||||||||||||||||
参考输出 | 频率 | 10MHz | 1GHz | ||||||||||||||
功率 | >+4dBm，至50Ω负载 | 功率>-10dBm，阻抗50Ω | |||||||||||||||
参考输入 | 频率 | 1～100MHz，步进1MHz | 1GHz | ||||||||||||||
功率 | -5dBm～+10dBm，阻抗50Ω | -10dBm～+5dBm，输入阻抗50Ω | |||||||||||||||
扫描特性 | |||||||||||||||||
扫描模式 | 步进扫描、列表扫描 | ||||||||||||||||
功率特性 | |||||||||||||||||
最小功率 (25℃±10℃) | 9kHz≤f≤100kHz：-90.0dBm f ＞100kHz：-120.0dBm | ||||||||||||||||
最大功率注3 （连续波， 25±10℃） | 频段 | 标配 | |||||||||||||||
9kHz≤f≤100kHz | ≥+5.0 dBm | ||||||||||||||||
100kHz＜f≤1MHz | ≥+15.0 dBm | ||||||||||||||||
1MHz＜f≤3GHz | ≥+20.0 dBm | ||||||||||||||||
3GHz＜f≤7.5GHz | ≥+15.0 dBm | ||||||||||||||||
功率准确度 （25±10°C） | 功率（dBm） 频率 | -120 ≤ P ≤ -90 （测量值注2） | -90 ＜ P ≤ -50 | -50 ＜ P ≤ Pmax | |||||||||||||
9kHz≤f≤1MHz | — | ±0.9dB | ±0.7dB | ||||||||||||||
1MHz＜f≤7.5GHz | ±1.6dB | ±0.9dB | ±0.7dB | ||||||||||||||
功率分辨率 | 0.01dB | ||||||||||||||||
输出阻抗 | 50Ω（额定值注3） | ||||||||||||||||
源驻波比 （内稳幅，典型值） | 100kHz≤f≤6GHz | ＜1.6 | |||||||||||||||
6GHz＜f≤7.5GHz | ＜1.8 | ||||||||||||||||
最大 反向功率 | 频率 | AC | DC | ||||||||||||||
1MHz≤f≤1GHz | 50W | 50V | |||||||||||||||
1GHz＜f≤2GHz | 25W | 50V | |||||||||||||||
2GHz＜f≤7.5GHz | 10W | 50V | |||||||||||||||
频谱纯度注4 | |||||||||||||||||
谐波 （+10dBm与最大功率两者中的较小者） | 100kHz≤f≤6GHz | ＜-30dBc | |||||||||||||||
6GHz＜f≤7.5GHz | ＜-55dBc | ||||||||||||||||
分谐波 （+10dBm与最大功率两者中的较小者） | 9kHz≤f≤6GHz | <-80dBc | |||||||||||||||
6GHz＜f≤7.5GHz | <-55dBc | ||||||||||||||||
非谐波 （在0dBm处，10kHz频偏以远） | 9kHz≤f≤250MHz | ＜-56dBc | |||||||||||||||
250MHz＜f≤5GHz | ＜-70dBc | ||||||||||||||||
5GHz＜f≤7.5GHz | ＜-64dBc | ||||||||||||||||
单边带 相位噪声 （dBc/Hz，在+10dBm或与最大输出功率两者中的较小者） | 频偏 频率 | 10kHz/20kHz | |||||||||||||||
100MHz | ＜-119 | ||||||||||||||||
500MHz | ＜-122 | ||||||||||||||||
1GHz | ＜-122 | ||||||||||||||||
3GHz | ＜-108 | ||||||||||||||||
6GHz | ＜-102 | ||||||||||||||||
7.5GHz | ＜-102 | ||||||||||||||||
调制特性 | |||||||||||||||||
频率调制 （f≥10MHz） | 最大频偏：N×4MHz（N为基波谐波次数） 准确度（1kHz调制率，频偏N×500kHz）：< ±(2.0%×设置频偏+20Hz) 调制率（3dB带宽，N×500kHz频偏）：DC～100kHz 失真（1kHz调制率，频偏N×500kHz）：< 0.4% | ||||||||||||||||
相位调制 （f≥10MHz） | 最大相偏： N×5rad（N为基波谐波次数） 准确度（1kHz调制率，相偏N×5rad）：< ±(2.0%×设置相偏+0.01 rad) 调制率（3dB带宽，相偏N×5rad）：DC～100kHz 失真（1kHz调制率，相偏N×5rad）：< 0.4% | ||||||||||||||||
幅度调制 （f≥10MHz） | 最大深度：＞90％ 准确度（1kHz调制率，30%调制深度）：±（4％×设置深度+1％） 调制率（3 dB带宽，30%调制深度）：DC～100kHz 失真（1kHz调制率， 30%调制深度）：< 2.0% | ||||||||||||||||
脉冲调制 （f≥50MHz） | 开关比 | ≥80dB | |||||||||||||||
上升下降时间 | ≤15ns | ||||||||||||||||
重复频率 | 0.023Hz～25MHz | ||||||||||||||||
最小脉宽 | 20ns | ||||||||||||||||
低频输出 | 波形 | 正弦波，方波，三角波，锯齿波、噪声，双正弦，扫频正弦 | |||||||||||||||
频率范围 | 正弦波、双正弦、扫频正弦 | 0.1Hz～10MHz | |||||||||||||||
方波、三角波、锯齿波 | 0.1Hz～1MHz | ||||||||||||||||
幅度 | 1mVpp～5Vpp | ||||||||||||||||
矢量调制精度 （EVM，RMS%，校准后，0dBm，25℃±10℃） | 通用调制格式（码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式）： ＜1.0%（100MHz＜f≤7.5GHz） WCDMA（码元速率3.84Msps，根奈奎斯特滤波器，α=0.22，QPSK格式）： ＜1.0%（2GHz，0dBm） 5GNR：（Test Model 3.1a，100MHz，256QAM，30kHz SCS）： ＜1.0%（100MHz，3GHz） | ||||||||||||||||
邻道功率比（ACLR，校准后，25℃±10℃） | WCDMA：（码元速率3.84Msps，根奈奎斯特滤波器，α=0.22，QPSK格式） ＞60dBc (2GHz，0dBm） 5GNR：（Test Model 3.1a,100MHz,256QAM,30kHz SCS） ＞50dBc (3GHz，0dBm）） | ||||||||||||||||
内部调制带宽 | （载波900MHz、1.8GHz、2.4GHz、6GHz、7.5GHz） 标配：120MHz（多音，音调数量51，载波≥300MHz，频率间隔2.4MHz）； 选件H31-240：240MHz（多音，音调数量51，载波≥900MHz，频率间隔4.8MHz） | ||||||||||||||||
外部调制带宽 | （载波3GHz，7GHz） 标配：240MHz（稳幅开环，I通道输入500mVpp正弦波，频响±5.0dB） | ||||||||||||||||
内部基带 信号发生器 （额定值） | 通道数：2（I 和 Q） 最大码元速率： 标配：37.5Msps 选件 H31-240：75Msps 基带波形内存：1G 样点（4GByte存储容量） EVM：<0.5%（典型值）（RMS%，码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK） | ||||||||||||||||
基带模式：数字调制、多音调制、任意波、脉内调制 数字调制生成方式：实时基带 数字调制数据源：PN序列、自定义序列、文件码流 数字调制格式： PSK：BPSK、QPSK、QPSK 45° offset、QPSK EDGE、AQPSK、OQPSK、π/4-QPSK、π/2-DBPSK、π/4-DQPSK、π/8-D8PSK、8PSK、8PSK EDGE QAM：16、32、64、128、256、512、1024、2048、4096 FSK：2、4、8、16、32、64、自定义FSK APSK：16APSK、32APSK ASK、MSK、自定义IQ文件 多音调制最大频率间隔（H31-240）：240MHz 任意波调制最大时钟频率（H31-240）：300MHz | |||||||||||||||||
触发模式：连续、单次、门控 触发源：键触发、外部 触发类型：自动、触发、实时、单次忽略重复触发、单次缓冲重复触发、单次实时重复触发、门控高有效、门控低有效 | |||||||||||||||||
任意波标记: 标记接口数：2 标记类型：不变（文件头自定义）、起始、脉冲、预定义样式、固定开关比 | |||||||||||||||||
一般特性 | |||||||||||||||||
射频 输出端口 | N型（阴），阻抗50Ω | ||||||||||||||||
外形尺寸（宽×高×深） | 公称尺寸（不含把手、侧提带、底脚、垫脚、后镶条、接头等突出物）： （213.0±1.2）mm×（88.1±0.8）mm×（300.0±1.2）mm | ||||||||||||||||
重量 | ＜6kg（型号、选件配置不同，重量不同） | ||||||||||||||||
电源 | 100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应） | ||||||||||||||||
功耗 | ＜100W | ||||||||||||||||
温度范围 | 工作温度：0℃～+40℃；存储温度：-40℃～+70℃ | ||||||||||||||||
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 1434AV | 信号发生器 | 9kHz～3GHz （选件1434AV-H20-06: 9kHz～6GHz） |
| 1434BV | 信号发生器 | 9kHz～7.5GHz |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1434AV-H20-06 | 频率扩展 | 用于1434AV信号发生器频率扩展到6GHz | |
| 1434-H31-240 | 240MHz调制带宽 | 内部调制带宽为240MHz，适用于1434AV/BV | |
| 1434-H94-212 | 机柜安装套件 | 安装机柜的专用套件，适用于1434AV/BV | |
| 1434-H98 | 英文套件 | 英文面板和英文操作界面 | |
| 1434-H100 | 用户手册（纸质版） | 提供纸质版详细的用户手册 | |
| 1434AV-JL | 计量服务 | 计量校准服务，提供计量报告，适用于1434AV | |
| 1434BV-JL | 计量服务 | 计量校准服务，提供计量报告，适用于1434BV | |
| 1434AV-EWT1 | 保修期外延长保修1年 | 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费，适用于1434AV | |
| 1434BV-EWT1 | 保修期外延长保修1年 | 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费，适用于1434BV |
