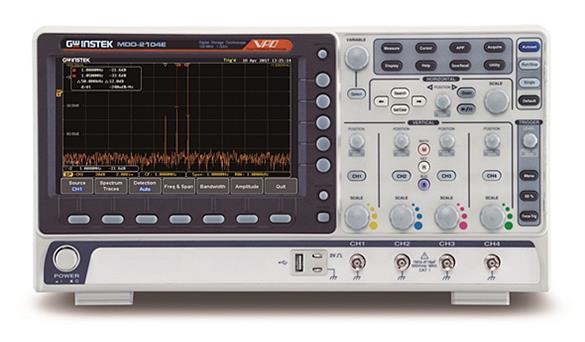

MDO-2000E系列数字存储示波器

Name: MDO-2000E系列 数字存储示波器
Brand: GWinstek 固纬
SKU: MDO-2102EG / MDO-2104EG / MDO-2202EG / MDO-2204EG / MDO-2102EX / MDO-2104EX / MDO-2202EX / MDO-2204EX
Availability: InStock

型号：MDO-2102EG / MDO-2104EG / MDO-2202EG / MDO-2204EG / MDO-2102EX / MDO-2104EX / MDO-2202EX / MDO-2204EX

分类国货精品 > GWinstek 摘要 EG具有内置频谱分析 EX具有内置频谱分析 EC具有内置逻辑分析用户体验直实频谱分析 E系列测量每个轨迹单独设置检测标记可以获得测量全系配置频谱分析

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概述

MDO-2000E系列是一款多功能混合域示波器。该系列包括四个型号: MDO-2000EG、MDO-2000EX、MDO-2000EC以及MDO-2000ES。

MDO-2000EG具有内置频谱分析仪和双通道25MHz任意波发生器；MDO-2000EX具有内置频谱分析仪、双通道25MHz任意波发生器、5000位数字万用表和双通道5V/1A电源；MDO-2000EC具有内置逻辑分析仪、频谱分析仪和双通道25MHz任意波发生器；MDO-2000ES 具有内置逻辑分析仪、频谱分析仪、双通道25MHz任意波发生器、5000位数字万用表和双通道5V/1A电源“六合一”机种全功能示波器
在操作MDO-2000E的频谱分析仪时, 用户可以根据测试要求输入中心频率、扫宽、起始频率和停止频率, 从而快速,、直观地观察所需的频率范围,使用户体验直实频谱分析仪的用户界面。在观察频域显示时, 工程师可以观察波形特性, 这些波形特性不容易从时域波形中看出,例如波形的谐波成分和调制信号的频率特性。
常规示波器的 FFT 总是将整个信号带宽计算为采样率 (Fs)的一半。然而, 计算能力不足不能用更多的点进行 FFT计算。由于计算结果的频率分辨率不足, 用户无法得到信号的详细频率信息。而MDO-2000E分析感兴趣的信号谱。与示波器的FFT相比, 使用MDO-2000E系列的工程师可以有效地对频域进行信号测量。
MDO-2000E的频谱分析仪还包括频谱轨迹设置( 正常、最大保持、最小保特和平均) 用户可以自由选择各种频谱轨迹同时显示。可以为每个轨迹单独设置检测方法(Sample, +Peak,-Peak 和 Average)此外,用户通过游标(Cursor) 可以手动标记相应的位置以反映频率和幅度,搜索功能也可以应用于对频谱的峰值表。幅度以 dB 显示,标记可以获得测量数据。

产品特性

200/100MHz 带宽选择（MDO-2000EG/MDO-2000EX）2或4 通道
每通道的实时采样率为1GSa/s (2 通道机种)
每通道10M 存储深度和VPO波形显示技术
全系配置频谱分析仪和双通道任意波信号发生器功能
波形更新速率高达600,000 wfms/s
8" WVGA TFT LCD 显示
提供频率响应分析（FRA）功能
提供高通、低通和带通滤波器功能
29,000 个分段存储器和波形搜索功能
I2C/SPI/UART/CAN/LIN 串行总线触发和解码功能
网络存储功能；模板（Mask)测试功能
最大 1M FFT 提供更高的频域分辨率测量
MDO-2000E全系配有频谱分析仪和双通道25MHz任意波信号发生器
MDO-2000EX另配有数字万用表和电源
MDO-2000EC另配有逻辑分析仪
MDO-2000ES另配有逻辑分析仪、数字万用表和电源
标配USB、LAN接口

技术规格

快速选型

型号	带宽	16通道逻辑分析仪	信号发生器	频谱仪	数字万用表	电源	标配接口
MDO-2102EG	100MHz	×	√	√	×	×	USB/LAN
MDO-2104EG	100MHz	×	√	√	×	×	USB/LAN
MDO-2202EG	200MHz	×	√	√	×	×	USB/LAN
MDO-2204EG	200MHz	×	√	√	×	×	USB/LAN
MDO-2102EX	100MHz	×	√	√	√	√	USB/LAN
MDO-2104EX	100MHz	×	√	√	√	√	USB/LAN
MDO-2202EX	200MHz	×	√	√	√	√	USB/LAN
MDO-2204EX	200MHz	×	√	√	√	√	USB/LAN
MDO-2102EC	100MHz	√	√	√	×	×	USB/LAN
MDO-2104EC	100MHz	√	√	√	×	×	USB/LAN
MDO-2202EC	200MHz	√	√	√	×	×	USB/LAN
MDO-2204EC	200MHz	√	√	√	×	×	USB/LAN
MDO-2102ES	100MHz	√	√	√	√	√	USB/LAN
MDO-2104ES	100MHz	√	√	√	√	√	USB/LAN
MDO-2202ES	200MHz	√	√	√	√	√	USB/LAN
MDO-2204ES	200MHz	√	√	√	√	√	USB/LAN

详细规格
		MDO-2072E(C/S)	MDO-2074E(C/S)	MDO-2102E(G/X/C/S)	MDO-2104E(G/X/C/S)	MDO-2202E(G/X/C/S)	MDO-2204E(G/X/C/S)
垂直系统
通道		2ch+Ext	4ch	2ch+Ext	4ch	2ch+Ext	4ch
带宽		DC~70MHz(-3dB)	DC~70MHz(-3dB)	DC~100MHz(-3dB)	DC~100MHz(-3dB)	DC~200MHz(-3dB)	DC~200MHz(-3dB)
上升时间		5ns	5ns	3.5ns	3.5ns	1.75ns	1.75ns
带宽限制		20MHz	20MHz	20MHz	20MHz	20M/100MHz	20M/100MHz
分辨率		8 bit 1mV~10V/div
输入耦合		AC, DC, GND
输入阻抗		约1MΩ// 16pF
DC增益精度		±(3%)when 2mV/div or greater is selected ±(5%)when 1mV/div is selected;
极性		Normal & Invert
最大输入电压		300Vrms, CAT I
偏移位置范围		1mV/div ~ 20mV/div : ±0.5V 50mV/div ~ 200mV/div : ±5V 500mV/div ~ 2V/div : ±25V 5V~10V/div : ±250V
波形信号处理		+, -, ×, ÷, FFT, User Defined Expression. FFT:1Mpts FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman.

触发
触发源		CH1 ,CH2, CH3, CH4, Line, EXT* *双通道机型
触发模式		自动 (支持Roll模式, 100 ms/div 或更慢), 正常, 单序列
触发类型		边沿，脉冲宽度（毛刺），视频，脉冲电压，上升和下降（斜率），交替，输出，事件延迟（1〜65535事件），延时（持续时间，4nS〜10S），总线

释放范围		4ns~10s
耦合		AC,DC,LFrej. ,HFrej. ,Noiserej.
灵敏度		1div
外部触发
范围		±15V
灵敏度		DC ~ 100MHz 约. 100mV 100MHz ~ 200MHz 约. 150mV
输入阻抗		1MΩ±3%~16pF
水平
时基范围		1ns/div ~ 100s/div (1-2-5 increments) ROLL: 100ms/div ~ 100s/div
预触发		最大10 div
后触发		最大2,000,000 div
时基精度		±50 ppm over any ≥ 1 ms时间间隔
实时采样率		最大.:1GSa/s (4ch 机型) 每通道1GSa/s (2ch 机型)
记录长度		每通道 10M pts
采集模式		正常, 平均, 峰值检测, 单次
峰值侦测		2ns (典型值)
平均值		从2 到 256可选
X-Y 模式
X-轴输入		通道1; 通道3* *仅四通道机型
Y-轴输入		通道2; 通道4* *仅四通道机型
相移		±3° at 100kHz
光标和测量
光标		幅度，时间，门控;单位：秒，Hz（1 / s），相位（度），定量（％）
自动测量		38组：Pk-Pk，最大，最小，幅度，高，低，平均，周期平均值，RMS，周期RMS，面积，周期面积，ROVShoot，FOVShoot，RPREShoot，FPREShoot，频率，周期，上升时间，下降时间，正向脉宽，负向脉宽，占空比，+脉冲， - 脉冲，+边缘， - 边缘，％闪烁，闪烁Idx，FRR，FRF，FFR，FFF，LRR，LRF，LFR，LFF，相位
控制面板功能
自动计数器		6 位,范围从最小2Hz到额定带宽
自动设置		单按钮，自动设置垂直，水平和触发系统的所有通道，具有撤消自动设置
保存设置		20 套
保存波形		24 套
显示
TFT LCD 类型		8" TFT LCD WVGA 彩色显示
显示分辨率		800 水平× 480 垂直像素(WVGA)
插值		Sin(x)/x
波形显示		点，向量，可变持久性（16ms〜4s），无限持续性
波形更新率		每秒最大600,000 波形
显示刻度		8 x 10 divisions
显示模式		YT ;XY
接口
USB 端口		USB 2.0 高速主机端口X1, USB 2.0高速设备端口 X1
以太网(LAN)端口		RJ-45 连接器, 10/100Mbps with HP Auto-MDIX
Go-NoGo BNC		5V Max/10mA TTL 集电极开路输出
Kensington Style Lock		后面板安全插槽连接到 standard Kensington-style lock.
频谱分析仪规格
频率范围		DC~500MHz (Max. ,Max.bandwidth~500MHz uncalibrated)
扫宽		1kHz~500MHz(Max.)
分辨率带宽		1Hz ~ 500kHz(Max.)
参考级别		-50 dBm to +40dBm in steps of 5dBm
垂直单位		dBV RMS; Linear RMS; dBm
垂直位置		-12divs to +12divs
垂直刻度		1dB/div to 20dB/div in a 1-2-5 Sequence
显示平均噪音水平		1V/div < -50dBm, Avg : 16 100mV/div < -70dBm, Avg : 16 10mV/div < -90dBm, Avg : 16
Spurious response		2nd 谐波失真< 40dBc3rd 谐波失真< 45dBc
频域跟踪类型		Normal ; Max Hold ; Min Hold ; Average (2 ~ 256)
检测方法		Sample ; +Peak ; -Peak ; Average
FFT Windows		FFT Factor :Hanning 1.44Rectangular 0.89Hamming 1.30Blackman 1.68
任意信号发生器（AWG）规格
通道		2
采样率		200 Msa/s
垂直分辨率		14 bits
最大频率		25 MHz
波形		Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac
输出范围		20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω
输出分辨率		1mV
输出精度		2% (1 kHz)
偏移范围		±2.5 V, HighZ;±1.25 V, 50 Ω
偏移分辨率		1mV
Sine
频率范围		100mHz to 25MHz
平整度		±0.5 dB( relative to 1kHz)
谐波失真		-40 dBc
失真 (非谐波)		-40 dBc
总谐波失真		1%
S/N Ratio		40 dB
Square/Pulse
频率范围		100 mHz to 15MHz
上升/下降时间		<15ns
过激		<3%
占空比		方波:50%;脉冲波:0.4%~99.6%
最小脉冲宽度		30 ns
抖动		500 ps
Ramp
频率范围		100mHz~1MHz
线性度		1%
对称性		0 to 100%
数字万用表（DMM）规格 (仅MDO-2000EX/MDO-2000ES机种 )
DIGIT LEVEL		5,000 counts CAT II 600Vrms, CAT III 300Vrms
DC 电压		50mV, 500mV, 5V, 50V, 500V, 1000V 6 ranges
精度		50mV, 500mV, 5V, 50V, 500V, 1000V ±(0.1% reading + 5 digits)
输入阻抗		10MΩ
DC 电流		50mA, 500mA, 10A 3 ranges
精度		50mA - 500mA ±(0.5% reading + 0.05mA)10A ±(0.5% reading + 50mA)
AC 电压		50mV, 500mV, 5V, 50V, 700V 5 ranges
精度		50mV, 500mV, 5V, 50V, 700V ±(1.5% reading + 15 digits) at 50Hz-1kHz* Amplitude greater than 0.2% of the full scale reading.
AC 电流		50mA, 500mA, 10A 3 ranges
精度		50mA, 500mA, ±(1.5% reading + 0.05mA) at 50Hz-1kHz 10A ±(3% reading + 50mA) at 50Hz-1kHz * Measure range: >10mA
电阻		500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 5 ranges
精度		500Ω, 5kΩ, 50kΩ, 500kΩ ±(0.3% reading + 3 digits) 5MΩ ±(0.5% reading + 5 digits)
电源规格(仅MDO-2000EX/MDO-2000ES机种 )
输出通道		CH1 & CH2
输出电压范围		1.0V~5.0V
输出电流(最大.)		1A
电压 Step		0.1V 可连续调节
输出电压精度		±3%
纹波和噪声		50mVrms
逻辑分析仪规格 (仅MDO-2000EC/MDO-2000ES机种 )
取样率	每通道 1GSa/s
存储器深度	每通道10M pts (max)
输入通道	16 Digital (D15 - D0)
触发类型	Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN), Parallel Bus
临界值分组	D0~D3, D4~D7,D8~D11 ,D12~D15 Thresholds
临界值选择	TTL, CMOS(5V,3.3V,2.5V), ECL, PECL,0V ,User Defined
使用者定义的临界值范围	±5V
最大输入电压	±40 V
最小驱动电压	±250 mV
垂直分辨率	1 bit
其他功能
多国语言菜单		可用
操作环境		温度: 0°C to 50°C.在低于 40°C 时相对湿度 ≤ 80%; 在41°C ~ 50°C时≤ 45% 41°C ~ 50°C.
在线帮助		Available
时钟		Time and Date ,Provide the Date/Time for saved data
尺寸		384mmX208mmX127.3mm
重量		3kg

标配与配件

标配
电源线, 校准证书,
CD-ROM (快速入门指南,使用手册, 编程手册)
无源探棒 (每个通道一个探棒)
GTL-110 BNC-BNC 线*2
GTL-105A鳄鱼夹测试线(仅 MDO-2000EX/MDO-2000ES有)
GTL-207香蕉插头测试线(仅MDO-2000EX/MDO-2000ES有)
