产品概述
MDO-2000A系列是一款多功能混合域数字示波器。全机种带宽范围包括300MHz,200MHz,100MHz。实时采样率 2GSa/s，储存深度20M/ch。 该系列包括MDO-2000A和MDO-2000AG两个机种，全系标配频谱分析仪的功能。MDO-2000AG另外提供一个双信道25MHz任意波信号发生器，并提供频率响应分析（FRA）功能。
MDO-2000A系列示波器提供38项自动测量参数可选择，实现多种专属量测功能。另外提供波形运算功能，基本数学运算：加、减、乘、除、FFT，以及高级数学运算，提供15种高级函数运算（Intg、Diff、log、Ln、Exp、Sqrt、Abs、Rad、Deg、Sin、Cos、Tan、Asin、Acos、Atan），提供函数/变量/数值/运算符/测量值等为基础的用户自定义数学函数公式（多达60种用户自定义波形函数参数设定）。
产品特性
- 300/200/100MHz带宽，2通道
- 实时采样率2GSa/s
- 每通道20M记录长度/VPO波形显示技术
- 8" WVGA LCD显示
- 波形更新率最高600,000wfms/s(分段模式），120,000wfms/s(正常模式）
- 提供最高1GHz频谱分析仪功能
- 提供频率响应分析仪功能(FRA)(仅MDO-2000AG机种)
- 提供双通道任意波信号发生器(仅MDO-2000AG机种)
- 提供1M点FFT信号显示
- 配置高通/低通/带通滤波器功能
- 29,000个分段存储器和波形搜索功能
- 标配I2C/SPI/UART/CAN/LIN串行总线触发和解码功能
- 多款APP应用：数据记录器，网络存储功能，模板测试功能等
- 接口：USB，LAN，Go/NoGo
技术规格
快速选型
| 型号 | 带宽 | 频谱分析仪 | 频率响应分析 | 信号发生器 | 标配接口 |
| MDO-2102A | 100MHz | √ | × | × | USB/LAN |
| MDO-2202A | 200MHz | √ | × | × | USB/LAN |
| MDO-2302A | 300MHz | √ | × | × | USB/LAN |
| MDO-2102AG | 100MHz | √ | √ | √ | USB/LAN |
| MDO-2202AG | 200MHz | √ | √ | √ | USB/LAN |
| MDO-2302AG | 300MHz | √ | √ | √ | USB/LAN |
详细规格
| MDO-2000A系列规格 | ||||||
| 型号 | MDO-2102A | MDO-2202A | MDO-2302A | MDO-2102AG | MDO-2202AG | MDO-2302AG |
| 通道 | 2ch+Ext | 2ch+Ext | 2ch+Ext | 2ch+Ext | 2ch+Ext | 2ch+Ext |
| 带宽(-3dB) | DC~100MHz | DC~200MHz | DC~300MHz | DC~100MHz | DC~200MHz | DC~300MHz |
| 上升时间 | 3.5ns | 1.75ns | 1.17ns | 3.5ns | 1.75ns | 1.17ns |
| 带宽限制 | 20MHz | 20M/100MHz | 20M/100MHz/200MHz | 20MHz | 20M/100MHz | 20M/100MHz/200MHz |
| 垂直灵敏度 | ||||||
| 分辨率 | 8 bit | |||||
| 1mV~10V/div | ||||||
| 输入耦合 | AC, DC, GND | |||||
| 输入阻抗 | 约1MΩ// 16pF | |||||
| DC增益精度 | ±(3%)when 2mV/div or greater is selected | |||||
| ±(5%)when 1mV/div is selected; | ||||||
| 极性 | Normal & Invert | |||||
| 最大输入电压 | 300Vrms, CAT I | |||||
| 偏移位置范围 | 1mV/div ~ 20mV/div : ±0.5V | |||||
| 50mV/div ~ 200mV/div : ±5V | ||||||
| 500mV/div ~ 2V/div : ±25V | ||||||
| 5V~10V/div : ±250V | ||||||
| 波形信号处理 | +, -, ×, ÷, FFT, User Defined Expression. | |||||
| FFT:1Mpts | ||||||
| FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman. | ||||||
| 触发 | ||||||
| 触发源 | CH1 ,CH2, Line, EXT | |||||
| 触发模式 | 自动 (支持Roll模式, 100 ms/div 或更慢), 正常, 单序列 | |||||
| 触发类型 | 边沿，脉冲宽度（毛刺），视频，矮波(Runt)，上升和下降（斜率），交替，超時，事件延迟（1〜65535事件），延时（持续时间，4nS〜10S），总线 | |||||
| 释放范围 | 4ns~10s | |||||
| 耦合 | AC,DC,LFrej. ,HFrej. ,Noiserej. | |||||
| 灵敏度 | 1div | |||||
| 外部触发 | ||||||
| 范围 | ±15V | |||||
| 灵敏度 | DC ~ 100MHz 约. 100mV | |||||
| 100MHz ~ 300MHz 约. 150mV | ||||||
| 输入阻抗 | 1MΩ±3%~16pF | |||||
| 水平 | ||||||
| 时基范围 | 1ns/div ~ 100s/div (1-2-5 increments) | |||||
| ROLL: 100ms/div ~ 100s/div | ||||||
| 预触发 | 最大10 div | |||||
| 后触发 | 最大2,000,000 div | |||||
| 时基精度 | ±50 ppm over any ≥ 1 ms时间间隔 | |||||
| 实时采样率 | 最大 2GSa/s | |||||
| 记录长度 | 每通道 20M pts | |||||
| 采集模式 | 正常, 平均, 峰值检测, 单次 | |||||
| 峰值侦测 | 2ns (典型值) | |||||
| 平均值 | 从2 到 256可选 | |||||
| X-Y 模式 | ||||||
| X-轴输入 | 通道1 | |||||
| Y-轴输入 | 通道2 | |||||
| 相移 | ±3° at 100kHz | |||||
| 光标和测量 | ||||||
| 光标 | 幅度，时间，门控;单位：秒，Hz（1 / s），相位（度），定量（％） | |||||
| 自动测量 | 38组：Pk-Pk，最大，最小，幅度，高，低，平均，周期平均值，RMS，周期RMS，面积，周期面积，ROVShoot，FOVShoot，RPREShoot，FPREShoot，频率，周期，上升时间，宽度，占空比，+脉冲， - 脉冲，+边缘， -边缘，％闪烁，闪烁Idx，FRR，FRF，FFR，FFF，LRR，LRF，LFR，LFF，相位 | |||||
| 控制面板功能 | ||||||
| 自动计数器 | 6 位,范围从最小2Hz到额定带宽 | |||||
| 自动设置 | 单按钮，自动设置垂直，水平和触发系统的所有通道，具有撤消自动设置 | |||||
| 保存设置 | 20 组 | |||||
| 保存波形 | 24 组 | |||||
| 显示 | ||||||
| TFT LCD 类型 | 8" TFT LCD WVGA 彩色显示 | |||||
| 显示分辨率 | 800 水平× 480 垂直像素(WVGA) | |||||
| 插值 | Sin(x)/x | |||||
| 波形显示 | 点，向量，可调余辉（16ms〜4s），无限余辉 | |||||
| 波形更新率 | 最大600,000次/秒（分段模式），最大120,000次/秒（正常模式） | |||||
| 显示刻度 | 8 x 10 div | |||||
| 显示模式 | YT ;XY | |||||

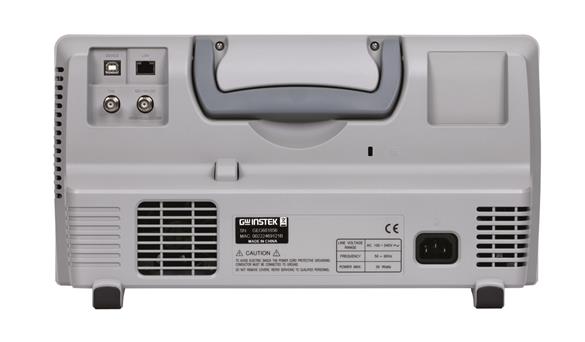

| 接口 | ||||||
| USB 端口 | USB 2.0 高速主机端口X1, USB 2.0高速设备端口 X1 | |||||
| 以太网(LAN)端口 | RJ-45 连接器, 10/100Mbps with HP Auto-MDIX | |||||
| Go-NoGo BNC | 5V Max/10mA TTL 集电极开路输出 | |||||
| Kensington Style Lock | 后面板安全插槽连接到 standard Kensington-style lock. | |||||
| 频谱分析仪规格 | ||||||
| 频率范围 | DC~1GHz (额定带宽~1GHz为非校准状态) | |||||
| 扫宽 | 1kHz~1GHz(Max.) | |||||
| 分辨率带宽 | 1Hz ~ 1MHz(Max.) | |||||
| 参考级别 | -50 dBm to +40dBm in steps of 5dBm | |||||
| 垂直单位 | dBV RMS; Linear RMS; dBm | |||||
| 垂直位置 | -12divs to +12divs | |||||
| 垂直刻度 | 1dB/div to 20dB/div in a 1-2-5 Sequence | |||||
| 显示平均噪音水平 | 1V/div < -50dBm, Avg : 16 | |||||
| 100mV/div < -70dBm, Avg : 16 | ||||||
| 10mV/div < -90dBm, Avg : 16 | ||||||
| 旁生噪声响应 | 2nd 谐波失真< 40dBc | |||||
| 3rd 谐波失真< 45dBc | ||||||
| 频域跟踪类型 | Normal ; Max Hold ; Min Hold ; Average (2 ~ 256) | |||||
| 检测方法 | Sample ; +Peak ; -Peak ; Average | |||||
| FFT窗口 | FFT Factor : | |||||
| Hanning 1.44 | ||||||
| Rectangular 0.89 | ||||||
| Hamming 1.30 | ||||||
| Blackman 1.68 | ||||||
| 任意信号发生器（AWG）规格（仅MDO-2000AG系列提供） | ||||||
| 通道 | 2 | |||||
| 采样率 | 200 Msa/s | |||||
| 垂直分辨率 | 14 bits | |||||
| 最大频率 | 25 MHz | |||||
| 波形 | Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac, ARB | |||||
| 输出范围 | 20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω | |||||
| 输出分辨率 | 1mV | |||||
| 输出精度 | 2% (1 kHz) | |||||
| 偏移范围 | ±2.5 V, HighZ;±1.25 V, 50 Ω | |||||
| 偏移分辨率 | 1mV | |||||
| 正弦波 | 频率范围 | 100mHz to 25MHz | ||||
| 平整度 | ±0.5 dB | |||||
| 谐波失真 | -40 dBc | |||||
| 失真 (非谐波) | -40 dBc | |||||
| 总谐波失真 | 1% | |||||
| S/N Ratio | 40 dB | |||||
| 方波/脉冲波 | 频率范围 | 100 mHz to 15MHz | ||||
| 上升/下降时间 | <15ns | |||||
| 过激 | <3% | |||||
| 占空比 | 方波:50%;脉冲波:0.4%~99.6% | |||||
| 最小脉冲宽度 | 30 ns | |||||
| 抖动 | 500 ps | |||||
| 斜波 | 频率范围 | 100mHz~1MHz | ||||
| 线性度 | 1% | |||||
| 对称性 | 0 to 100% | |||||
| 频率响应分析功能FRA（仅MDO-2000AG系列提供） | ||||||
| 动态范围 | > 80 dB (typical) | |||||
| 输入与输出通道 | Channel 1 or 2 | |||||
| 频率范围 | 20 Hz to 25 MHz | |||||
| 测试点数 | 10 to 90 points per decade | |||||
| 测试电压幅值 | 20 mVpp to 5 Vpp into High-Z ;Fixed test amplitude or custom amplitude for each decade | |||||
| 检测结果 | Logarithmic overlaid gain and phase plot | |||||
| 手动测量 | Two pairs of tracking gain and phase markers | |||||
| 测试绘图 | Auto-scaled during test | |||||
| 其他功能 | ||||||
| 多国语言菜单 | 可用 | |||||
| 操作环境 | 温度: 0°C to 50°C.在低于 40°C 时相对湿度 ≤ 80%; 在41°C ~ 50°C时≤ 45% | |||||
| 在线帮助 | Available | |||||
| 时钟 | Time and Date ,Provide the Date/Time for saved data | |||||
| 尺寸 | 384mm * 208mm * 127.3mm | |||||
| 重量 | 3kg | |||||
标配与配件
标准附件：
电源线 x1
CD x1 (附有快速操作指南，用户手册、程控手册)
无源电压探棒 x2
GTL-110 信号源测试线(BNC-BNC）x2（仅MDO-2000AG机种配置）
软件下载：
OpenWave软件
USB驱动程序
LabVIEW驱动
订购信息
MDO-2102A 100MHz 2通道多功能混合域数字示波器（含频谱分析仪功能）
MDO-2202A 200MHz 2通道多功能混合域数字示波器（含频谱分析仪功能）MDO-2302A 300MHz 2通道多功能混合域数字示波器（含频谱分析仪功能）
MDO-2102AG 100MHz 2通道多功能混合域数字示波器（含频谱分析仪功能，双通道任意波信号发生器，频率响应分析功能FRA）
MDO-2202AG 200MHz 2通道多功能混合域数字示波器（含频谱分析仪功能，双通道任意波信号发生器，频率响应分析功能FRA）
MDO-2302AG 300MHz 2通道多功能混合域数字示波器（含频谱分析仪功能，双通道任意波信号发生器，频率响应分析功能FRA）点击购买
