- + 数字示波器/万用表/频率计三合一
+ 带宽: 20MHz+200MHZ
+ 实际采样率500MS/s + 1GS/s
+ 双通道输入，多种高级触发功能
+ 全自动量程功能，可调触发灵敏度
+ 支持SCPI
+ 支持U盘拷贝存储，自带锂电池，便于长时间户外工作
+ 支持FFT功能 - + 波形录制及回放功能
+ 3.7英寸彩色液晶显示屏幕，让您在强光下也能清晰读数
产品介绍

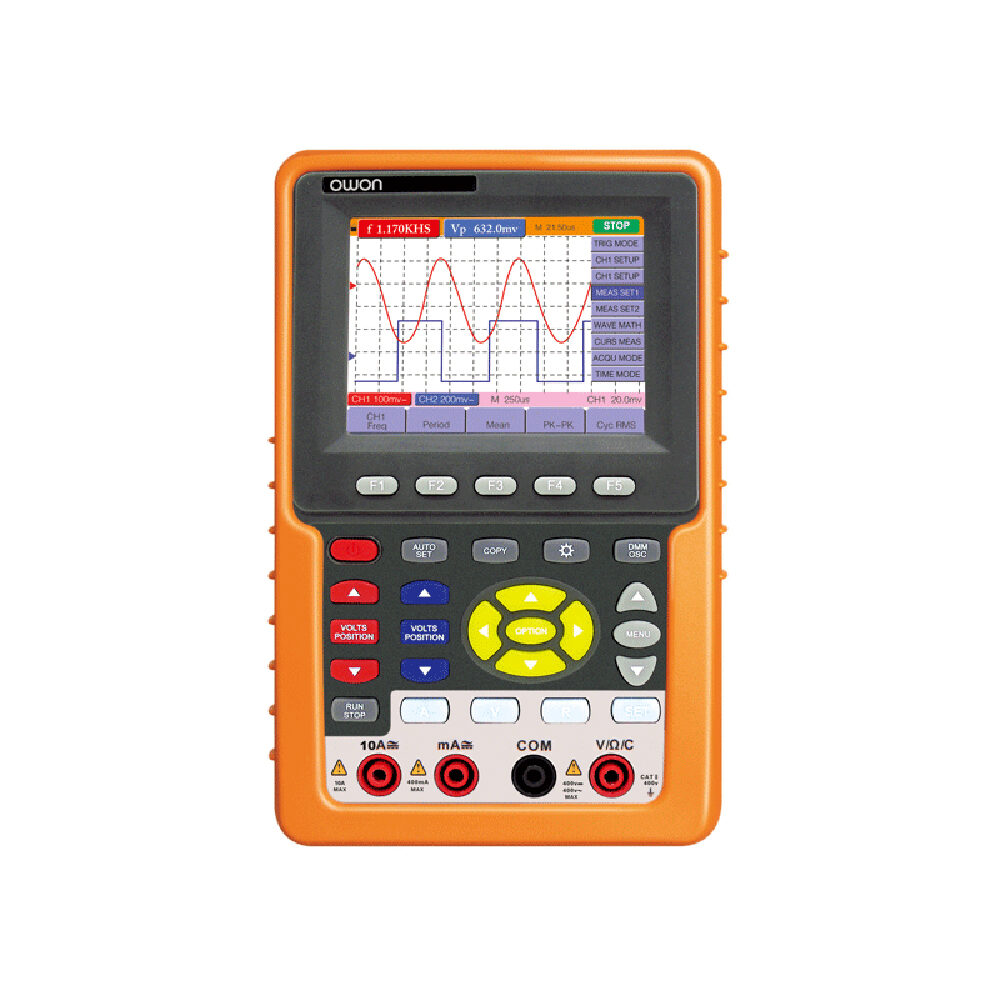

HDS-N系列双通道手持数字示波器
技术参数
|
型号 |
HDS1022M-N |
HDS2062M-N |
HDS3102M-N |
HDS4202M-N |
||
|
带 宽 |
20MHz |
60MHz |
100MHz |
200MHz |
||
|
实时采样率 |
500MS/s |
1GS/s |
1GS/s |
|||
|
上升时间 （BNC上典型的） |
≤17.5ns |
≤5.8ns |
≤3.5ns |
≤1.7ns |
||
|
存储深度 |
每个通道最高可达6000个点 |
|||||
|
通 道 |
双通道 |
|||||
|
显 示 |
3.7英寸TFT（真彩色）液晶屏幕 |
|||||
|
独立的浮地隔离通道 |
万用表与示波器输入地是隔离的 |
|||||
|
时间间隔（△T） 测量精确度 |
单次：±（1采样间隔时间+100ppm×读数+0.6ns）>16个平均值：±（1采样间隔时间+100ppm×读数+0.4ns） |
|||||
|
输入耦合 |
直流、交流、接地 |
|||||
|
输入阻抗 |
1MΩ±2%，与20pF±5pF并联 |
1MΩ±2%，与15pF±5pF并联 |
||||
|
时基范围 |
5ns/div~100s/div，按1~2.5~5进制方式步进 |
5ns/div~100s/div，按1~2~5进制方式步进 |
2ns/div~100s/div，按1~2~5进制方式步进 |
|||
|
垂直灵敏度 |
5mV/div~5V/div(在输入BNC处) |
|||||
|
垂直分辨率 |
8bit |
|||||
|
最大输入电压 |
400V(DC+AC峰值、1MΩ输入阻抗)（10：1探头衰减） |
|||||
|
触发类型 |
边沿触发 |
上升沿、下降沿 |
||||
|
视频触发 |
行、场、奇场、偶场、任意行触发 |
|||||
|
交替触发 |
||||||
|
触发方式 |
自动、正常、单次 |
|||||
|
自动测量 |
峰-峰值、平均值、均方根值、频率、周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↑、延迟A→B↓ |
|||||
|
直流增益精确度 |
3% |
|||||
|
数学操作 |
加、减、乘、除、FFT |
|||||
|
存储波形 |
4组波形 |
|||||
|
李沙育图形 |
带宽 |
满带宽 |
||||
|
相位差 |
±3 degrees |
|||||
|
光标测量 |
光标间电压差（△V），光标间时间差（△T） |
|||||
|
U盘拷贝功能 |
支持，可链接U盘进行存储 |
|||||
|
标准接口 |
USB |
|||||
|
电 源 |
电源适配 / 电池 |
|||||
|
电 池 |
自带锂电池7.4V，3500mAh |
|||||
|
尺 寸 |
180mm (长)×113mm (高)×40mm (宽) |
|||||
|
重 量 |
645克（主机） |
|||||
标配附件
电源线
探极
探笔校正笔
万用表测试表笔
USB数据线
驱动光盘
适配器
电容模块
信号端子
铝箱（选配）
产品说明书
