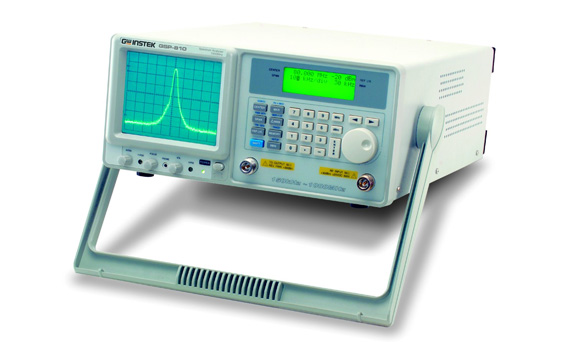

GSP-810

Name: GSP-810
Brand: GWinstek 固纬
SKU: GSP-810
Availability: InStock

型号：GSP-810

分类国货精品 > GWinstek > 频谱分析仪摘要射频测量相位锁定系统测量设计保证测量高性价比测量频谱分析

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概述

GSP-810是一台采用数字合成技术简单易用的射频测量仪器，频率范围1GHz。相位锁定系统的设计保证了测量结果的精度，并且价格合理。GSP- 810可以适应多种测量环境，带有1瓦特的输入保护。精巧的外形和极低的重量使得GSP-810非常便于携带。通过标配的RS-232C接口和 windows接口软件可以在PC上显示频谱仪画面并且保存和打印测量结果。

多种独特的功能和特点使GSP-810成为一款可经济型扩展的高性价比测量仪器。

产品特性

频率范围 : 150kHz ~ 1GHz
全数字锁相回路技术设计
高频率稳定度 : +10ppm
高频距 (Span) 解析度提供观察信号更详细之能力 :0, 2kHz ~ 100MHz/DIV
解析度(RBW) : 3k, 30k, 220k, 4MHz
高输入保护位准 : +30dBm, +25VDC
参考准位 : -30dBm ~ +20dBm
高性能之杂讯准位 : -95dBm @30kHz, -100dBm typical ; over -150dBm/Hz typical @220kHz and 4MHz RBW
突波 (Spurious) 杂讯 : < -60dB
三阶交互调变杂讯 (3rd) : < -70dBc
两组 Markers 提供绝对值与相对值量测
其他功能 : Max. Hold, Average (2 ~ 32 traces), Freeze, Peak Search, Marker to Center Function
9 组参数设定记忆组
RS-232C 及显示软体可连接至 PC 撷取信号波形
选购配备 : Power

技术规格

规格
频率
频率范围	150kHz ~ 1GHz
频率解析度	1kHz C.F. entry, 40Hz Sweep resolution at 2kHz/DIV
频率显示	6 1/2 digit setting
频率控制	Digital phase locked
频率稳定度	+2ppm/year aging, +10ppm, 0 to 50°C
频率频距 (Spans)	Zero, 2kHz to 100MHz/div, in a 1-2-5 sequence
频宽
解析频宽	3kHz, 30kHz, 220kHz, 4MHz
解析频宽准确度	15%
视频频宽	1.6kHz/90kHz coupled with RBW
振幅
参考准位范围	-30dBm 到+20dBm
参考准位准确度	+1dB at 80MHz
输入准位范围	-100dBm 到 +20dBm
杂讯准位	-95dBm@30kHz RBW, -100dBm typical/-75dBm:150kHz ~ 10MHz
振幅显示范围	75dB
振幅准确度	+ 1.5dB typical@0dBm, 80MHz
振幅准位线性	+ 1.5dB over 70dB
参考准位频率平坦度	+1.5dB over 100MHz, +2.5dB typical over entire band/+3dB:150kHz ~10MHz
谐波突波响应	<-40dBc, RF input < selected reference
非谐波突波响应	<-60dBc typical down from reference level, average, 5MHz/div
三阶交互调变杂讯 (3rd)	<-70dBc, @-40dBm input, 2 tones, 2MHz part/<-45dBc:150kHz ~10MHz
相位杂讯	-77dBc/Hz at 1GHz, 30kHz offset
输入
输入过载保护	+30dBm continuous, +25VDC
阻抗	50 ohm nominal
回复损失	<16 dB (VSWR < 1.35)
输入衰减	50dB to 0dB in 10 dB steps coupled to reference level
连接头	Type N female
游标
游标数	2
游标解析度	0.1dB, 1kHz
游标模式	绝对值, 相对值, PK->Marker, Marker->Center
游标准确度	0.1dB+振幅准确度
其他功能
记忆	9 组参数设定记忆组
Trace	Max. Hold, Average (2 ~ 32 traces), Freeze(Hold)
设定	Access parameters
FM/AM DEMODULATOR
WB FM	120kHz deviation
MB FM	75kHz deviation
NB FM	30kHz deviation
AM Outputs	Internal speaker, 3.5mm stereo jack, wired for mono operation

点击下载

标配与配件

标准配件

操作手册x 1，电源线x1

订购信息

GSP-810 频谱分析仪(1GHz)

GSP-810 频谱分析仪(1GHz) 怎么买？

❓ 常见问答 6 查看更多 →

问：为何频谱分析仪不显示信号的相位信息？

答：

尽管FFT结果中包含了信号的相位信息，但频谱仪的测试结果主要展示幅度特性，不直接提供相位信息。这是因为IF滤波器后的包络检波器仅保留了信号的幅度，而相位特性在处理过程中被丢失。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→

问：是否可以将频谱分析仪当做网络分析仪使用？

答：

是的，有2 种方法可将频谱分析仪当作网络分析仪使用，但是都只能进行标量测量。
方法1：使用频谱分析仪内置的跟踪信号源。大部分安捷伦频谱仪可以加装这个选件。如果要测量反射系数，则还需要一个定向耦合器去采集反射功率。
方法2：使用独立的源。如需要可配上耦合器。前提是频谱仪的扫描速度要快过信号源的扫描速度。但这种方式通常不被推荐，因为它的准确性较低。
对于校准，可用到的方法是归一化的方法。这种方法把接收机和源的频率响应移除。然而，矢量网络分析仪采用更强大的误差校准技术，还可以消除不匹配和交调带来的的影响。这就意味着，一般来讲，和频谱分析仪方法相比较，网络分析仪可以进行更准确的测量。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→

问：跟踪源（TG）在频谱分析仪中扮演着怎样的角色？

答：

跟踪源是频谱分析仪的一个重要选件。当其输出信号经过被测件的输入端口，同时该被测件的输出又连接到频谱仪的输入时，这样，频谱仪与跟踪源便构成了一个完整的自适应扫频测量系统。在这个系统中，跟踪源输出的信号频率能够精准地跟随频谱分析仪的调谐变化。利用跟踪源选件，频谱仪能够简易地执行标量网络分析，从而观测到被测件的激励响应特性，例如器件的频率响应、插入损耗等关键指标。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→

问：频谱分析仪的关键技术指标是什么？

答：

频谱分析仪的性能评估涉及多个关键技术指标，包括频率范围、分辨率带宽、分析带宽、SSB相位噪声、分析时间、扫频速度、动态范围、灵敏度、显示方式和假响应等。这些指标共同决定了频谱分析仪的测量准确性和性能表现。其中，分辨率带宽是频谱分析仪的核心指标之一，它反映了仪器区分最邻近谱线的能力，直接影响着测量的精细度。
【假响应】是指在频谱分析仪的显示器上出现的不应有的谱线。这种现象在超外差系统中是难以完全避免的，但可以通过技术手段尽量抑制到最低程度。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→

问：频谱分析仪扫描模式应选择Sweep还是FFT？

答：

频谱仪通常提供Sweep和FFT两种扫描模式。在较窄的RBW设置下，FFT模式相较于Sweep模式在速度上更具优势。然而，当扫宽小于频谱分析仪的FFT分析带宽时，FFT模式才能有效测量瞬态信号。若扫宽超出FFT分析带宽，采用FFT扫描模式可能导致信号采样间隙中的有用信号丢失，从而造成频谱失真，特别是对于脉冲信号和FSK调制信号等类型。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→

问：频谱分析仪的类型有哪些？

答：

频谱分析仪主要分为两大类：扫频调谐分析仪和实时分析仪。这两种类型的频谱分析仪都采用了数字信号处理技术，从而提供了丰富的测量功能，使得测量结果的解读更加便捷。扫频调谐分析仪会按照顺序逐一显示测量结果，而非实时显示，而实时频谱分析仪则能够同步展示所有频率分量的能量。

UTS1000B系列频谱/信号分析仪

查看完整问答（FAQ宝典）→
